Основные гидролинии (погрузчик) — HITACHI EX1200-5C

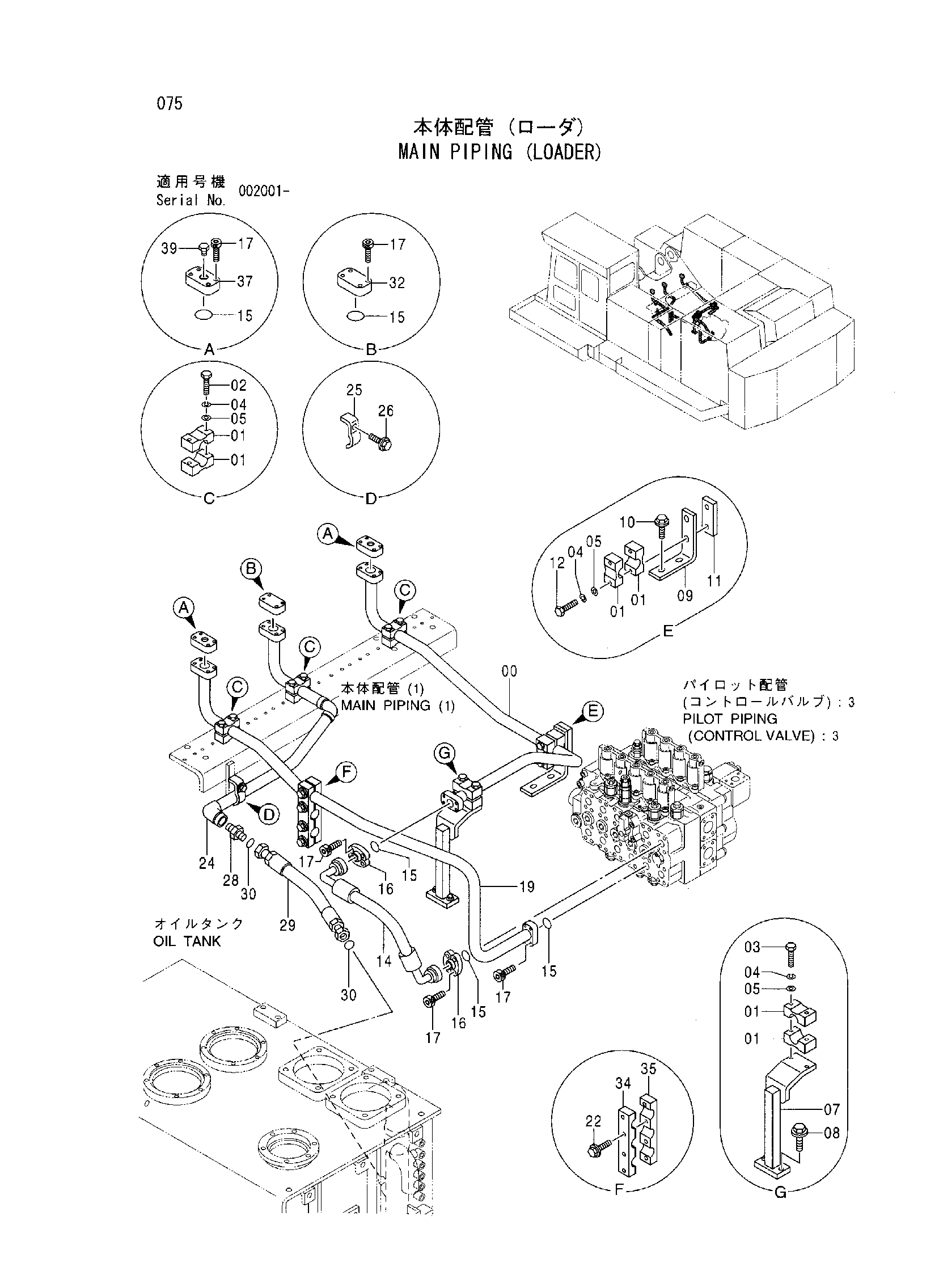

Заводская схема «Основные гидролинии (погрузчик)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084337 | Трубка | 1 |
| 01 | 4311153 | Хомут трубки | 10 |
| 02 | J901290 | Болт | 6 |
| 03 | J901200 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 10 |
| 05 | 4086891 | Шайба | 10 |
| 07 | 8084324 | Кронштейн | 1 |
| 08 | J021235 | Болт с шайбой | 2 |
| 09 | 4455533 | Кронштейн | 1 |
| 10 | J031245 | Болт с шайбой | 2 |
| 11 | 4455539 | Седло винта | 1 |
| 12 | J901202 | Болт | 2 |
| 14 | 4393892 | Шланг | 1 |
| 15 | 4508805 | Уплотнительное кольцо | 6 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 17 | M341445 | Болт с внутренним шестигранником | 24 |
| 19 | 8084368 | Трубка | 1 |
| 22 | J011265 | Болт с шайбой | 4 |
| 24 | 8084382 | Трубка | 1 |
| 25 | 4053698 | Хомут трубки | 1 |
| 26 | J021265 | Болт с шайбой | 1 |
| 28 | A853100 | Адаптер | 1 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4455779 | Шланг | 1 |
| 30 | 4187329 | Уплотнительное кольцо | 2 |
| 32 | 4118188 | Крышка | 1 |
| 34 | 4275457 | Хомут трубки | 1 |
| 35 | 4295241 | Хомут трубки | 1 |
| 37 | 4244894 | Крышка | 2 |
| 38 | 4508805 | Уплотнительное кольцо | 2 |
| 39 | 4093624 | Пробка | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
