Сиденье — HITACHI EX1200-5C

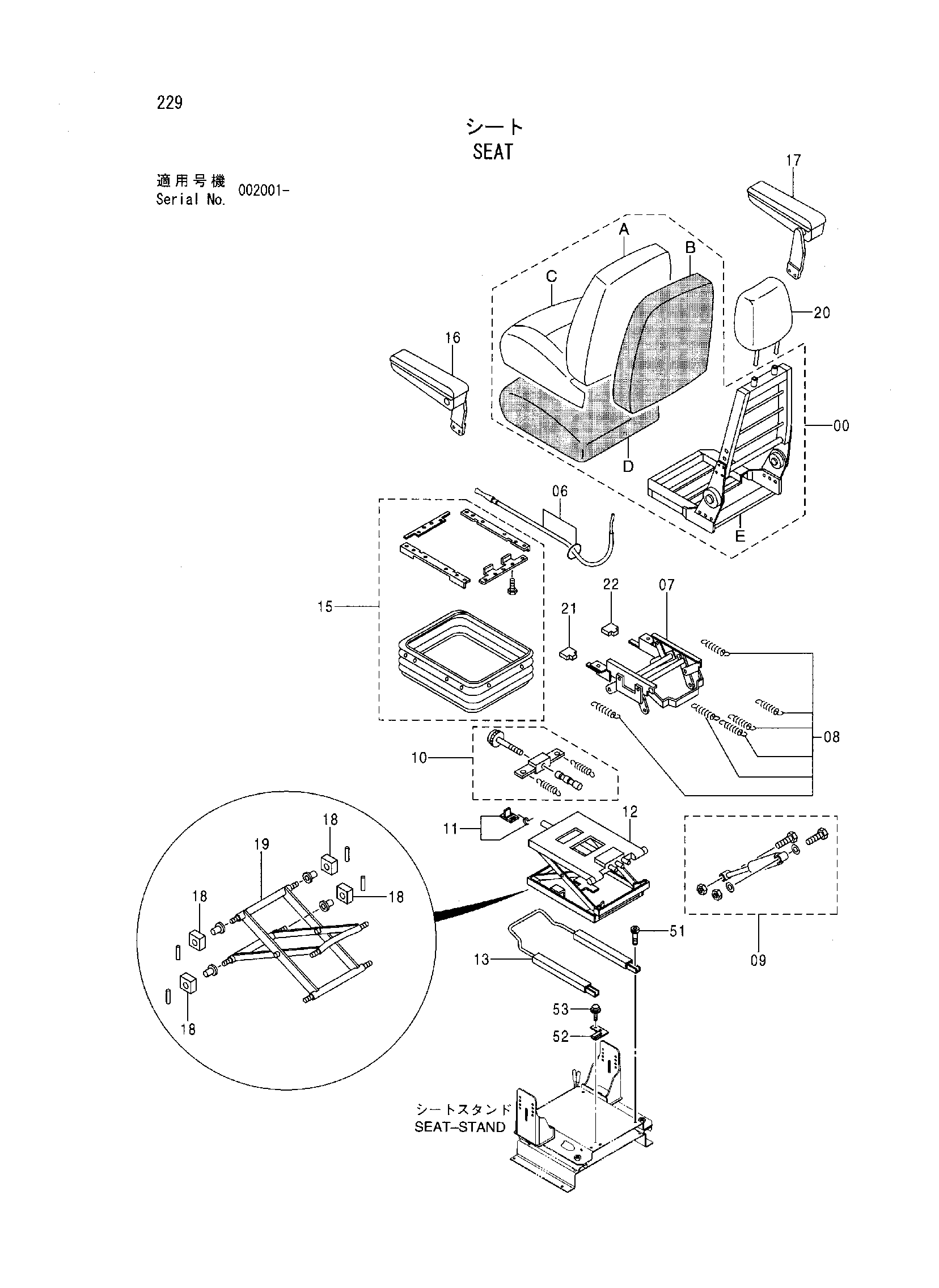

Заводская схема «Сиденье» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-20 | 4454406 | Сиденье в сборе | 1 |
| 00 | 4456380 | Сиденье | 1 |
| 00A | 4456381 | Крышка задний | 1 |
| 00B | 4392796 | Накладка задний | 1 |
| 00C | 4453664 | Крышка сиденье | 1 |
| 00D | 4392798 | Накладка сиденье | 1 |
| 00E | 4392799 | Рама сиденье | 1 |
| 06 | 4392800 | Трос | 1 |
| 07 | 4392801 | Стойка | 1 |
| 08 | 4392802 | Пружина (1=6 детали) | 1 |
| 09 | 4392803 | Амортизатор | 1 |
| 10 | 4392804 | Механизм натяжения | 1 |
| 11 | 4392805 | Ограничитель | 1 |
| 12 | 4392806 | Саспенсион | 1 |
| 13 | 4392807 | Ползун | 1 |
| 15 | 4392809 | Крышка | 1 |
| 16 | 4456377 | Опора рукоять (левый) | 1 |
| 17 | 4456376 | Опора рукоять (правый) | 1 |
| 18 | 4392812 | Втулка (1=4 детали) | 1 |
| 19 | 4392813 | Тяга | 1 |
| 20 | 4456375 | Опора головка | 1 |
| 21 | 4610640 | Рукоятка | 1 |
| 22 | 4610641 | Рукоятка | 1 |
| 51 | M340820 | Болт с внутренним шестигранником | 4 |
| 52 | 9759867 | Кронштейн | 1 |
| 53 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
