Гидроцилиндр. ковш — HITACHI EX1200-5C

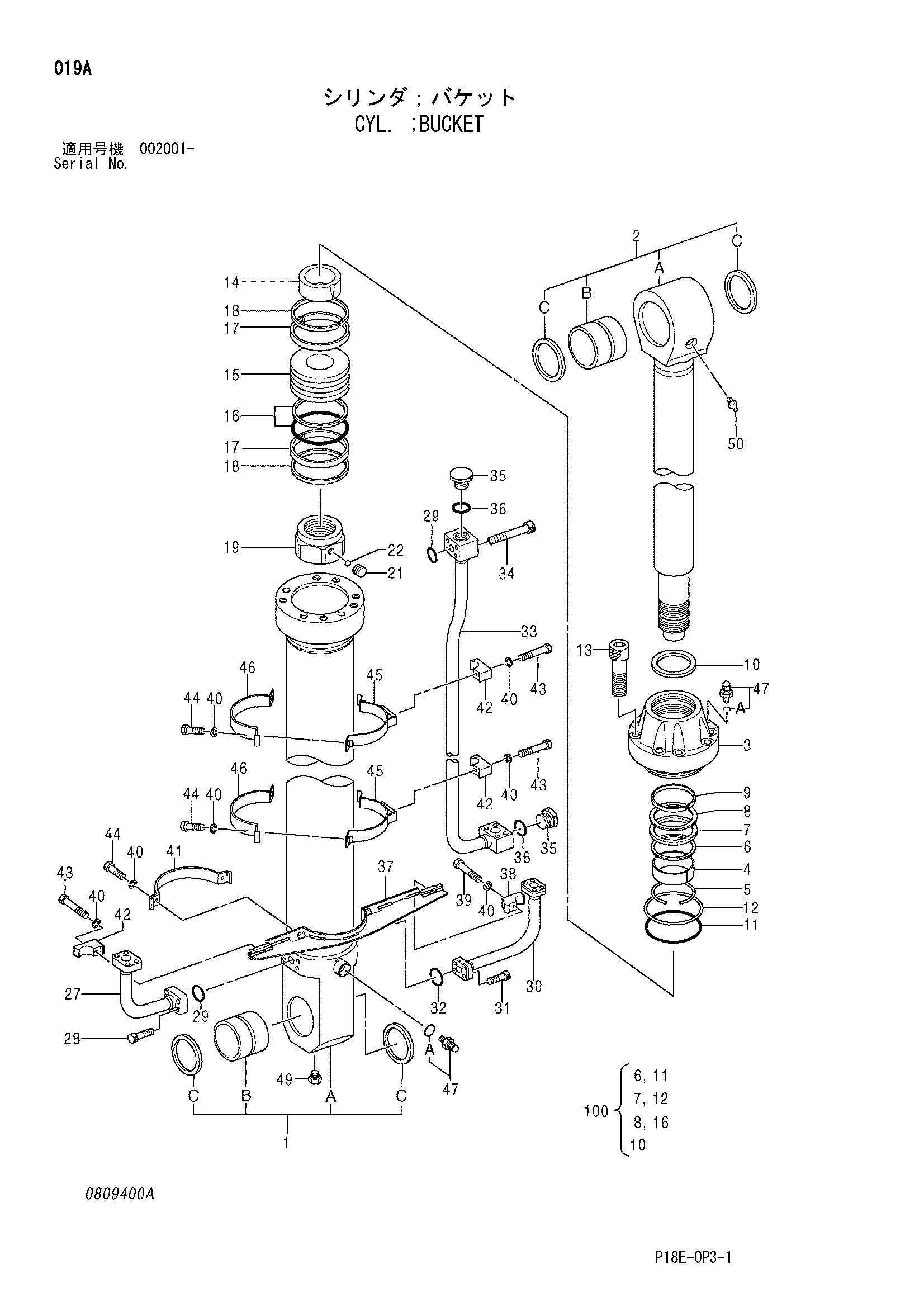

Заводская схема «Гидроцилиндр. ковш» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4438245	Гидроцилиндр ковша	1
1	4465642	Трубка гидроцилиндр.в сборе	1
1A	0809401	Труба гидроцилиндра	1
1B	0809302	Втулка пальца	1
1C	0809303	Грязесъёмное кольцо	2
2	4465643	Шток поршня в сборе	1
2A	0809402	Шток поршня	1
2B	0809305	Втулка пальца	1
2C	0781703	Грязесъёмное кольцо	2
3	0496018	Головка гидроцилиндра	1
4	4392642	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336605	Уплотнительное кольцо	1
7	0257507	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0706903	Направляющее кольцо	1
10	0809403	Грязесъёмное кольцо	1
11	4007528	Уплотнительное кольцо	1
12	0257604	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	0496006	Амортизирующий подшипник	1
15	0809404	Поршень	1
16	0242310	Уплотнительное кольцо	1
17	0809405	Кольцо	2
18	0242312	Кольцо	2
19	0726008	Гайка	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
27	0400410	Трубка	1
28	0400411	Болт с внутренним шестигранником	4
29	0400412	Уплотнительное кольцо	2
30	0400413 замена: 0809406	Трубка	1
30	0809406	Трубка	1
31	0400414	Болт с внутренним шестигранником	4
31	0158883	Болт с внутренним шестигранником	4
32	4035037	Oーкольцо	1
33	0496011	Трубка	1
34	0191916	Болт с внутренним шестигранником	4
35	0349308	Пробка	2
36	992444	Уплотнительное кольцо	2
37	0496013	Лента	1
38	0353016	Хомут трубки	1
39	0254312	Болт	1
40	A590914	Пружинная шайба	10
41	0496014	Лента	1
42	0379917	Хомут трубки	3
43	0379918	Болт	3
44	0379919	Болт	6
45	0496015	Лента	2
46	0496016	Лента	2
47	0643016	Воздушный клапан	2
47A	957366	Уплотнительное кольцо	1
49	94-2011	Пробка	1
50	J75481	Пресс-маслёнка	1
100	4465644	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
