Электрооборудование (1)[STD] — HITACHI EX1200-5C

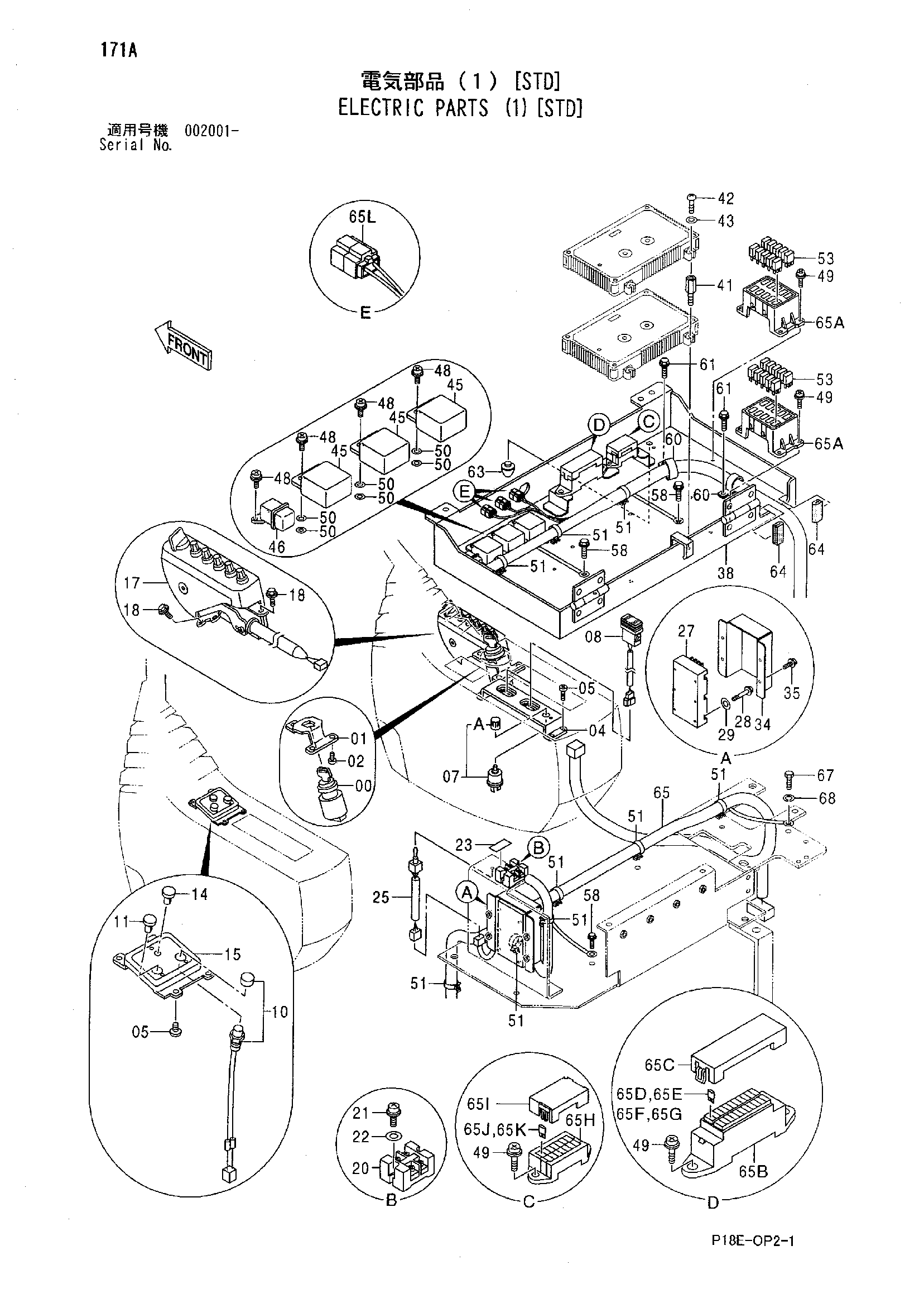

Заводская схема «Электрооборудование (1)[STD]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (1)[STD] HITACHI EX1200-5C](/catalog-drawings/1b/1bf352aa-a79e-4e5a-a7ca-84a861a15356.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3087882 | Кронштейн | 1 |
| 02 | 4361800 | Самонарезающий винт | 3 |
| 04 | 8080397 | Крышка | 1 |
| 05 | 4361800 | Самонарезающий винт | 8 |
| 07 | 4201802 | Выключатель | 1 |
| 07A | 4268742 | Ручка | 1 |
| 08 | 4352947 | Выключатель | 2 |
| 10 | 4322389 | Выключатель | 1 |
| 11 | 4294437 | Колпачок | 1 |
| 14 | 4385236 | Колпачок | 1 |
| 15 | 3091842 | Панель | 1 |
| 17 | 4439843 | Короб выключатель | 1 |
| 18 | J010814 | Болт с шайбой | 3 |
| 18 | J260814 замена: J900816 | Болт с шайбой | 3 |
| 20 | 4286758 | Клемма | 1 |
| 21 | J450414 | Винт с шайбой | 2 |
| 22 | A590104 | Плоская шайба | 2 |
| 23 | 4286759 | Информационная табличка | 1 |
| 25 | 4359384 | Выключатель | 1 |
| 27 | 4335886 | Преобразователь | 1 |
| 28 | J450325 | Винт с шайбой | 6 |
| 29 | A590103 | Плоская шайба | 6 |
| 34 | 9755154 | Крышка | 1 |
| 35 | J460614 | Винт с шайбой | 4 |
| 38 | 6022143 | Короб | 1 |
| 41 | 4440567 | Проставка | 4 |
| 42 | M430630 | Винт | 4 |
| 43 | A590106 | Плоская шайба | 4 |
| 45 | 4428213 | Блок | 3 |
| 46 | 4352729 | Реле | 1 |
| 48 | J460614 | Винт с шайбой | 5 |
| 49 | J460620 | Винт с шайбой | 12 |
| 50 | A590106 | Плоская шайба | 6 |
| 51 | 4254600 | Зажим | 9 |
| 53 | 4436534 | Реле | 20 |
| 58 | J020816 | Болт с шайбой | 3 |
| 58 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 60 | 4190264 | Зажим | 2 |
| 61 | J011020 | Болт с шайбой | 2 |
| 61 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 61 | J271016 | Болт с шайбой | 2 |
| 61 | J271016 | Болт с шайбой | 2 |
| 61A | J901016 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 4204586 | Ограничитель | 1 |
| 64 | 4611685 | Резиновая прокладка | 2 |
| 65 | 4610512 | Жгут проводов | 1 |
| 65A | 4427429 | Короб реле | 2 |
| 65B | 4456735 | Короб предохранитель | 1 |
| 65C | 4443490 | Крышка | 1 |
| 65D | 4428910 | Предохранитель | 12 |
| 65E | 4428911 | Предохранитель | 3 |
| 65F | 4438015 | Предохранитель | 1 |
| 65G | 4436736 | Предохранитель | 4 |
| 65J | 4428910 | Предохранитель | 6 |
| 65K | 4436736 | Предохранитель | 3 |
| 65L | 4385926 | Диод | 3 |
| 67 | J901020 | Болт | 1 |
| 68 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
