Пилотные гидролинии (кабина): 3 — HITACHI EX1200-5C

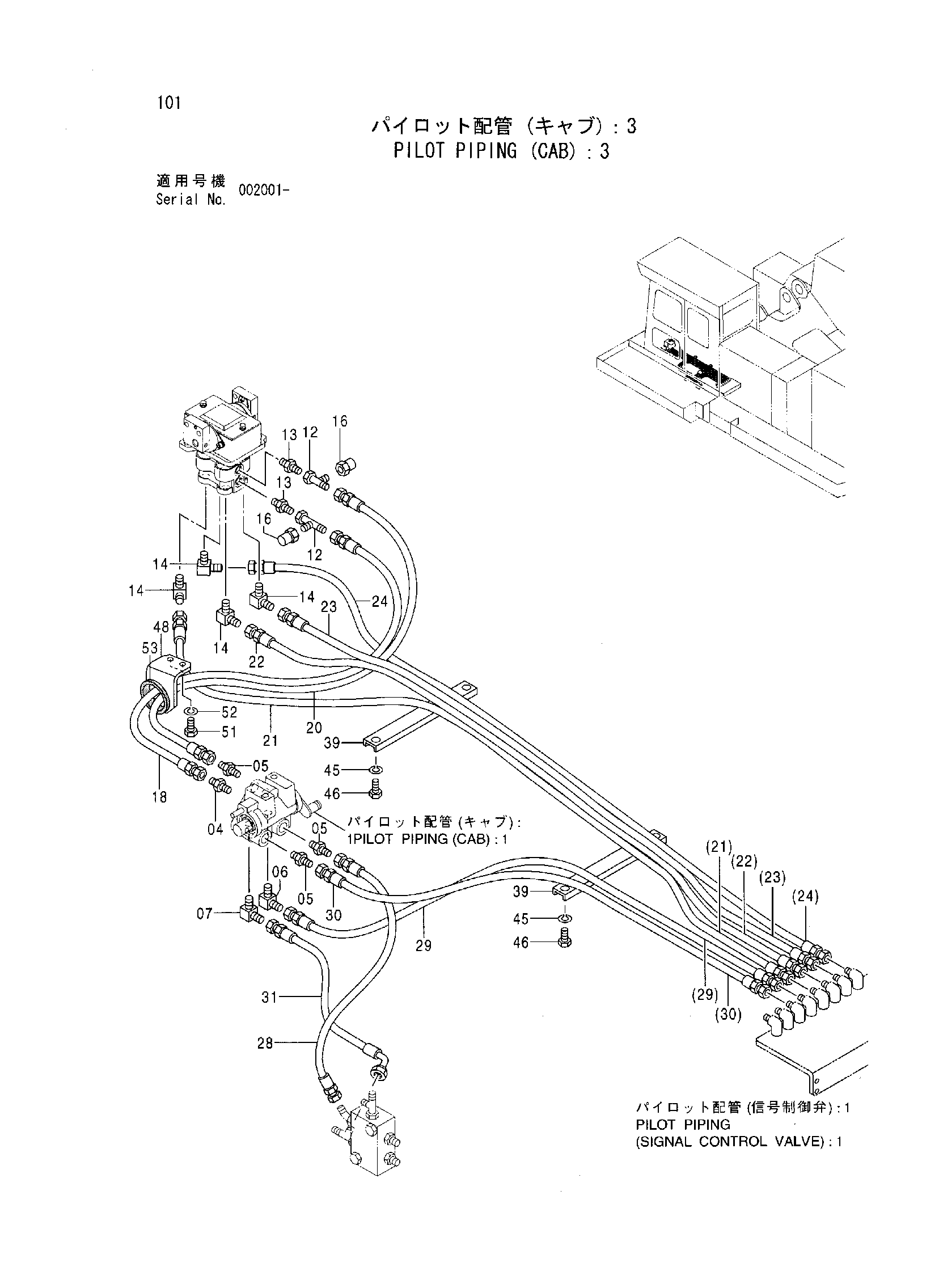

Заводская схема «Пилотные гидролинии (кабина): 3» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852334 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4246672 | Соединительный штуцер | 2 |
| 13 | A852123 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4223518 | Пробка унион | 2 |
| 18 | 4455006 | Шланг (P1) | 1 |
| 20 | 4377468 | Шланг (BT) | 1 |
| 21 | 4394299 | Шланг (правый) | 1 |
| 22 | 4364414 | Шланг (левый) | 1 |
| 23 | 4389470 | Шланг (PB) | 1 |
| 24 | 4353206 | Шланг (RT) | 1 |
| 28 | 4364408 | Шланг (6EL) | 1 |
| 29 | 4289363 | Шланг | 1 |
| 30 | 4289363 | Шланг | 1 |
| 31 | 4442765 | Шланг | 1 |
| 39 | 4341877 | Хомут шланга | 2 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | J901016 | Болт | 4 |
| 48 | 4610904 | Кронштейн | 1 |
| 51 | J901020 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 53 | 998720 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
