Гидролинии рабочего оборудования: 1 (стд.боом) — HITACHI EX1200-5C

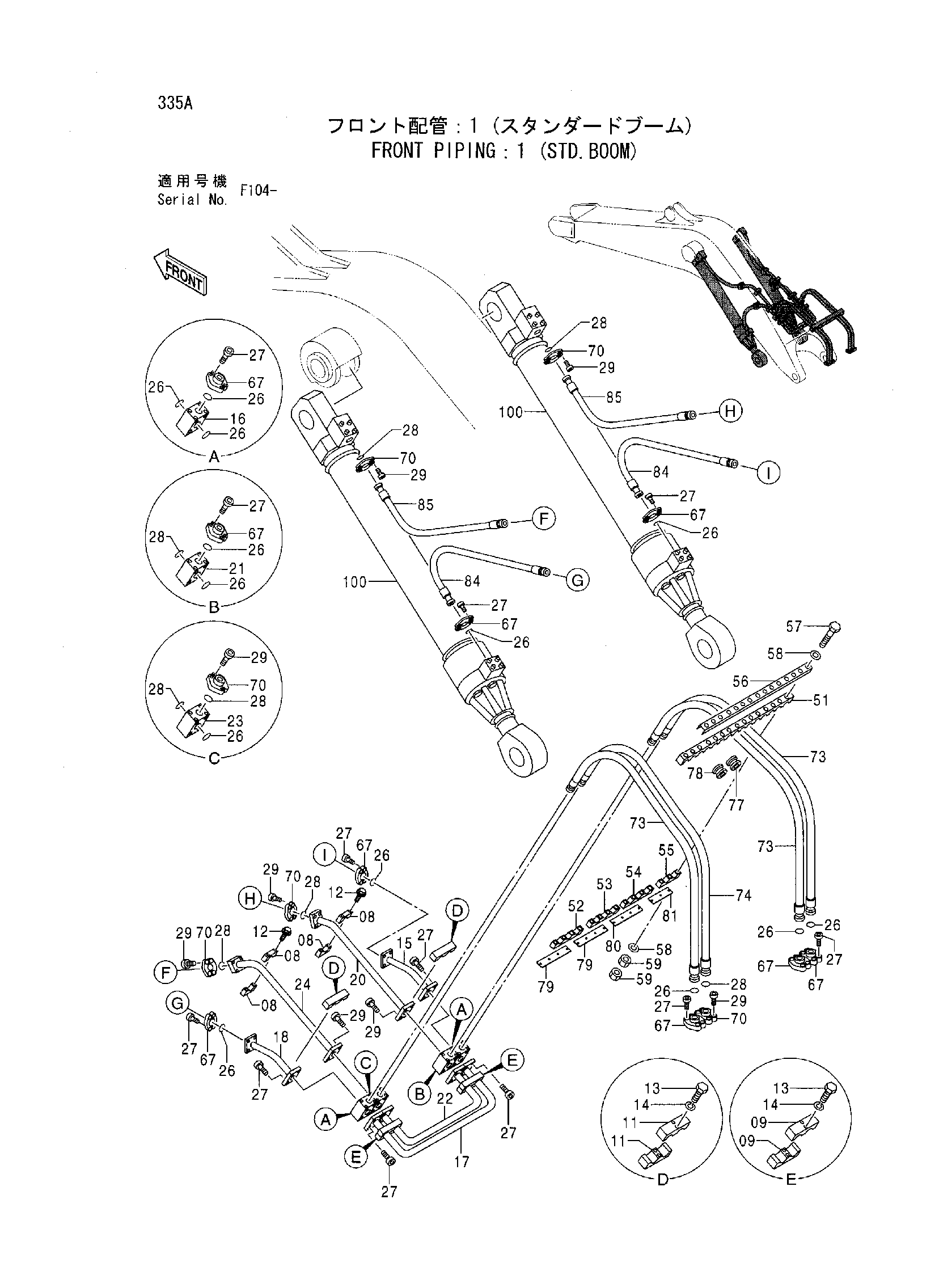

Заводская схема «Гидролинии рабочего оборудования: 1 (стд.боом)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4342723 | Хомут трубки | 4 |
| 09 | 4439520 | Хомут трубки | 4 |
| 11 | 4439521 | Хомут трубки | 4 |
| 12 | J011200 | Болт с шайбой | 4 |
| 13 | J901400 | Болт | 8 |
| 14 | A590914 | Пружинная шайба | 8 |
| 15 | 8048389 | Трубка | 1 |
| 16 | 3051569 | Блок | 2 |
| 17 | 8048390 | Трубка | 1 |
| 18 | 8048391 | Трубка | 1 |
| 20 | 8048392 | Трубка | 1 |
| 21 | 3089810 | Блок | 1 |
| 22 | 8048393 | Трубка | 1 |
| 23 | 3089811 | Блок | 1 |
| 24 | 8048394 | Трубка | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 16 |
| 27 | M341445 | Болт с внутренним шестигранником | 64 |
| 28 | 4510169 | Уплотнительное кольцо | 8 |
| 29 | M341650 | Болт с внутренним шестигранником | 32 |
| 51 | 3072380 | Хомут | 1 |
| 52 | 4349850 | Хомут | 1 |
| 53 | 4349851 | Хомут | 1 |
| 54 | 4349852 | Хомут | 1 |
| 55 | 4349853 | Хомут | 1 |
| 56 | 3072409 | Опора | 1 |
| 57 | J901010 | Болт | 15 |
| 58 | J217083 | Шайба | 30 |
| 59 | J950010 | Гайка | 30 |
| 67 | 4089703 | Разъёмный фланец | 20 |
| 70 | 4075854 | Разъёмный фланец | 12 |
| 73 | 4439777 | Шланг | 3 |
| 74 | 4439778 | Шланг | 1 |
| 77 | 4271801 | Втулка | 4 |
| 79 | 4466457 | Опора | 2 |
| 80 | 4466458 | Опора | 1 |
| 81 | 4466459 | Опора | 1 |
| 78 | 4271800 | Втулка | 7 |
| 84 | 4296629 | Шланг | 2 |
| 85 | 4454661 | Шланг | 2 |
| 100 | 4459481 | Гидроцилиндр стрелы | 2 |
| 100 | 4468977 | Гидроцилиндр стрелы | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
