Картер привода ГРМ — HITACHI EX1200-5C

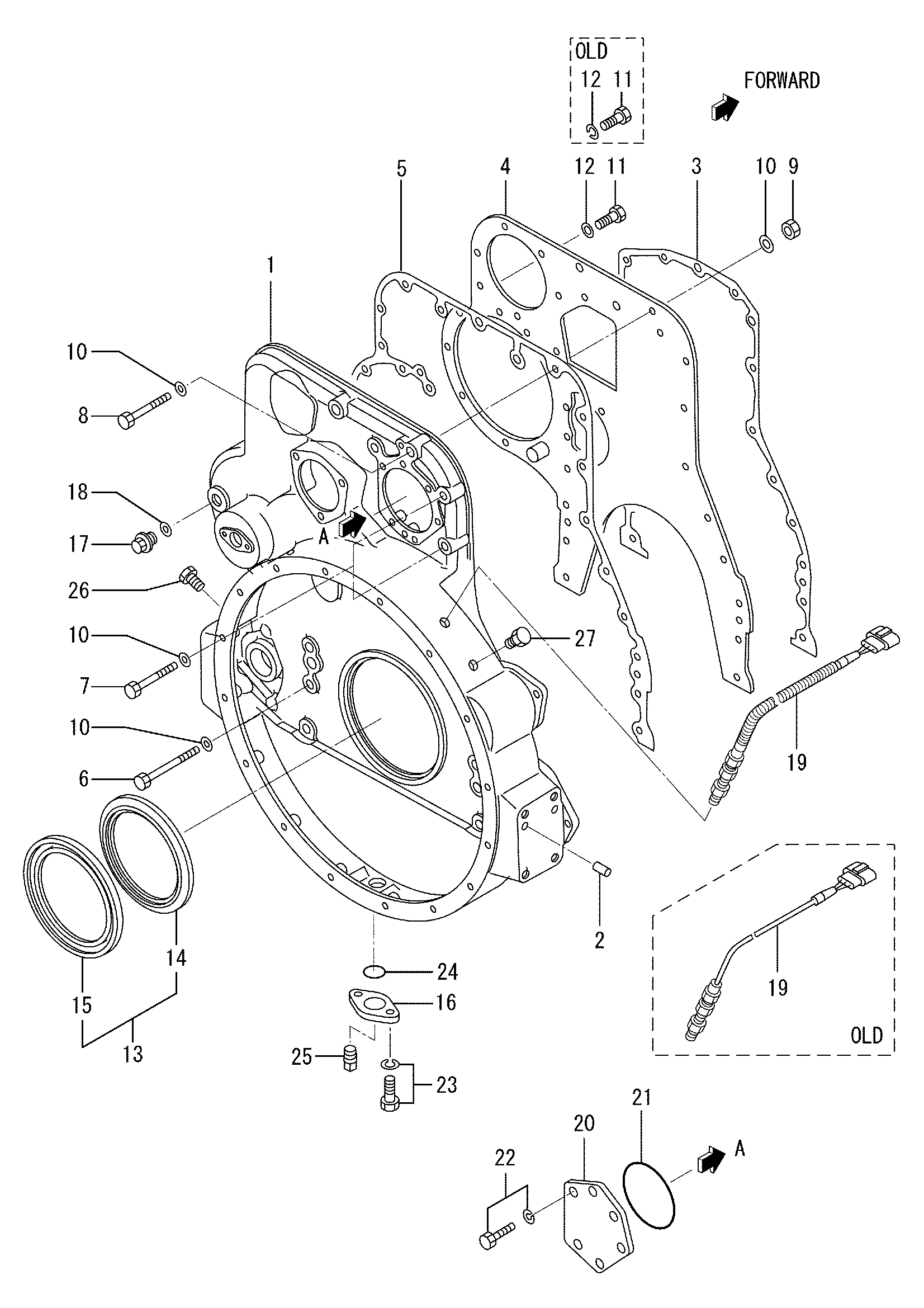

Заводская схема «Картер привода ГРМ» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3751160101 | Корпус, тиминг шестерня | 1 |
| 1 | H3751160102 | Корпус, тиминг шестерня | 1 |
| 1 | H3751170100 | Корпус, тиминг шестерня | 1 |
| 1 | H3751105100 | Корпус, тиминг шестерня | 1 |
| 2 | HF284614000 | Палец, довел | 4 |
| 3 | H3751120200 | Манжета | 1 |
| 3 | H3751101300 | Манжета | 1 |
| 4 | H3751150300 | Пластина, задний | 1 |
| 4 | H3751101500 | Пластина, задний | 1 |
| 5 | H3751120400 | Манжета | 1 |
| 5 | H3751101400 | Манжета | 1 |
| 6 | H0597816125 | Болт | 9 |
| 7 | HF103516085 | Болт | 3 |
| 8 | HF103516080 | Болт | 2 |
| 9 | HF230516000 | Гайка, блокировка | 2 |
| 10 | H3120171800 | Шайба | 14 |
| 11 | HF103512030 | Болт | 7 |
| 12 | HF251512000 | Пружинная шайба | 7 |
| 12 | H3752507900 | Шайба | 7 |
| 12 | H3752507901 | Шайба | 7 |
| 13 | H3751104000 | Уплотнение в сборе, масляный | 1 |
| 14 | H3711114200 | Слингер | 1 |
| 15 | H3751104300 | Уплотнение, масляный | 1 |
| 16 | H3771112200 | Фланец | 1 |
| 16 | H3771122200 | Фланец | 1 |
| 17 | HF500024000 | Пробка, дренажный | 1 |
| 18 | H0594602401 | Шайба, сеалинг | 1 |
| 19 | H0441044200 | Пикк-уп | 2 |
| 19 | H0441045900 | Пикк-уп | 2 |
| 20 | H3251111300 | Крышка | 1 |
| 21 | H0550721250 | Уплотнительное кольцо | 1 |
| 22 | HF180510020 | Болт, W/шайба | 6 |
| 23 | HF180512035 | Болт, W/шайба | 2 |
| 23 | HF180512040 | Болт, W/шайба | 2 |
| 24 | H0550710480 | Уплотнительное кольцо | 1 |
| 25 | HF500633000 | Пробка, таперед | 1 |
| 26 | H3741102300 | Пробка | 1 |
| 27 | HF500018000 | Пробка, дренажный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
