Трубопроводы системы смазки: 2 (8.9m стрела) — HITACHI EX1200-5C

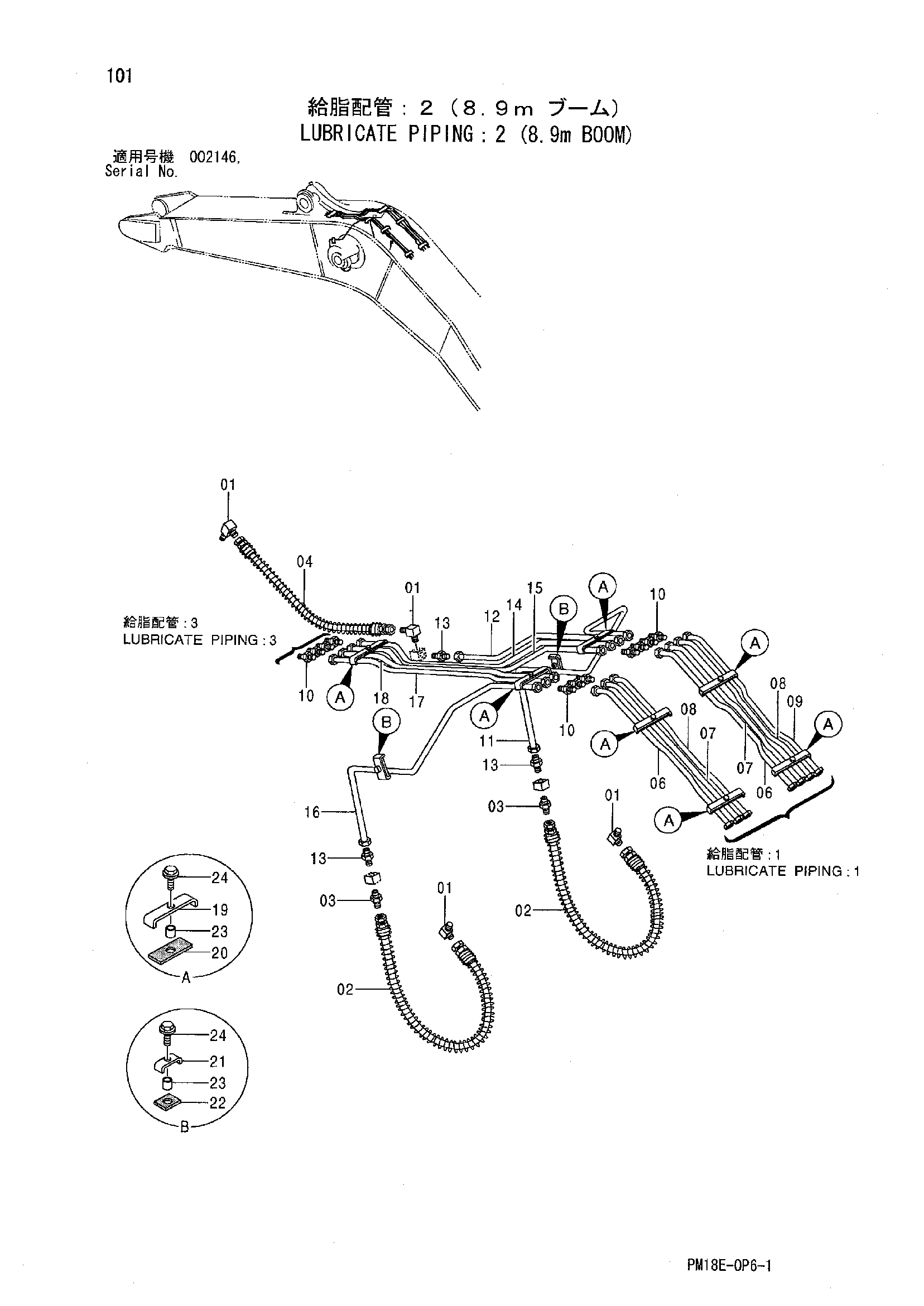

Заводская схема «Трубопроводы системы смазки: 2 (8.9m стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1401 | Угловой штуцер | 4 |
| 02 | 4287143 | Шланг | 2 |
| 03 | 94-1301 | Адаптер | 2 |
| 04 | 4287141 | Шланг | 1 |
| 06 | 4657873 | Трубка | 2 |
| 07 | 4657874 | Трубка | 2 |
| 08 | 4657875 | Трубка | 2 |
| 09 | 4657876 | Трубка | 1 |
| 10 | 4099282 | Адаптер | 11 |
| 11 | 4657878 | Трубка | 1 |
| 12 | 4657714 | Трубка | 1 |
| 13 | 4360981 | Штуцер трубки | 3 |
| 14 | 4657719 | Трубка | 1 |
| 15 | 4657718 | Трубка | 1 |
| 16 | 4657877 | Трубка | 1 |
| 17 | 4657715 | Трубка | 1 |
| 18 | 4657717 | Трубка | 1 |
| 19 | 4273720 | Хомут | 7 |
| 20 | 4273721 | Резиновая прокладка | 7 |
| 21 | 4269656 | Хомут | 2 |
| 22 | 4269657 | Резиновая прокладка | 2 |
| 23 | 4269658 | Проставка | 9 |
| 24 | J271030 | Болт с шайбой | 9 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
