Высокая кабина детали <1400> (1) — HITACHI EX1200-5C

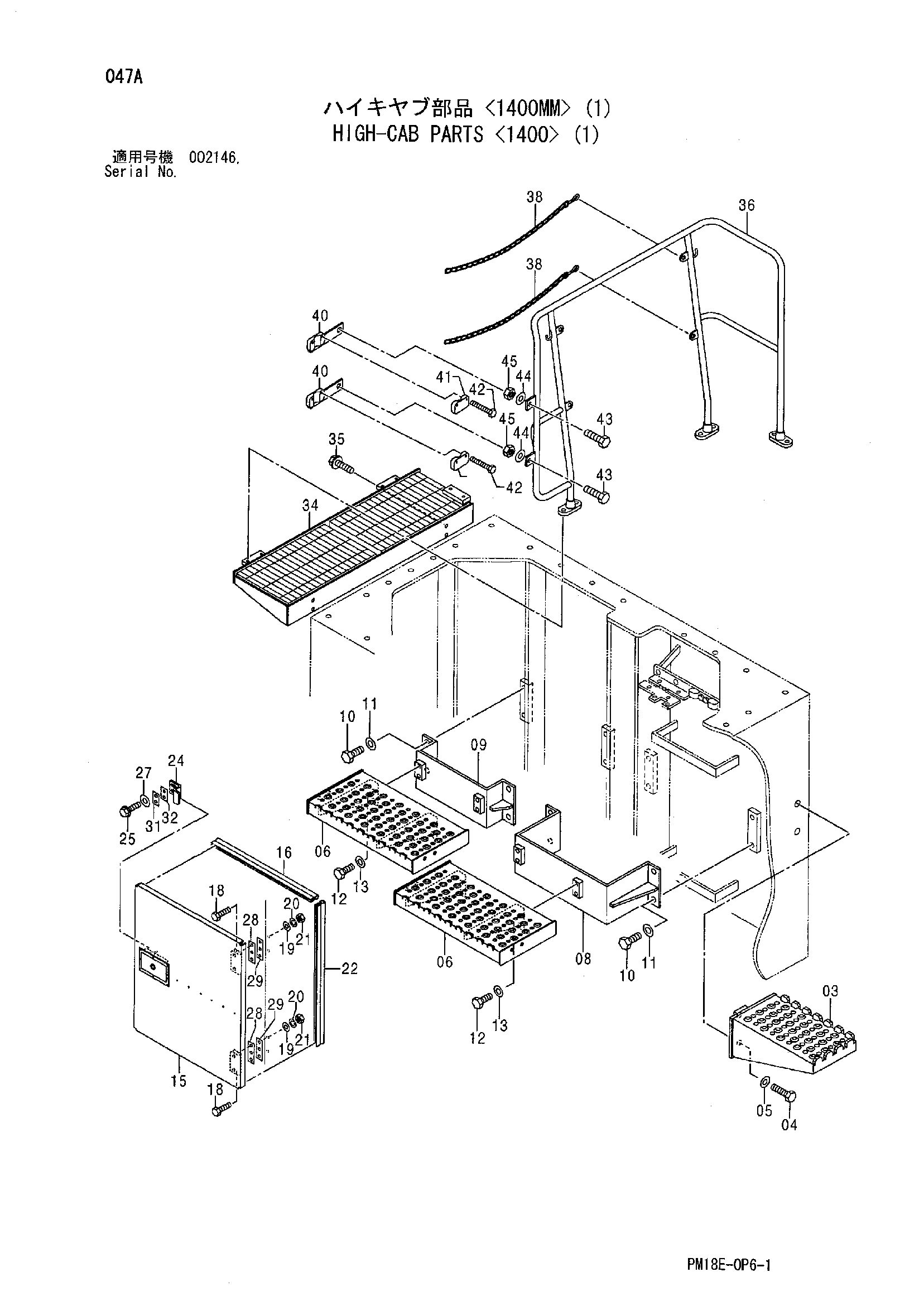

Заводская схема «Высокая кабина детали <1400> (1)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7045473 | Ступень | 1 |
| 04 | J901670 | Болт | 2 |
| 05 | 4114405 | Шайба | 2 |
| 06 | 7049210 | Ступень | 2 |
| 08 | 8095052 | Кронштейн | 1 |
| 09 | 8095054 | Кронштейн | 1 |
| 10 | J901630 | Болт | 8 |
| 11 | 4114405 | Шайба | 8 |
| 12 | J901225 | Болт | 8 |
| 13 | A590112 | Плоская шайба | 8 |
| 15 | 4656991 | Дверь | 1 |
| 15A | 4361766 | Замок | 1 |
| 16 | 4465722 | Уплотнительная окантовка | 2 |
| 18 | J901035 | Болт | 4 |
| 19 | J950010 | Гайка | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | J222010 | Шайба | 8 |
| 22 | 4615991 | Уплотнительная окантовка | 1 |
| 24 | 4351140 | Ограничитель | 1 |
| 25 | J271230 | Болт с шайбой | 2 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4249324 | Шайба | 2 |
| 28 | 4454317 | Регулировочная шайба 1.0mm | 4 |
| 29 | 4454316 | Регулировочная шайба 2.3mm | 4 |
| 31 | 4466783 | Пластина 1.0mm | 3 |
| 32 | 4466784 | Пластина 2.3mm | 3 |
| 34 | 7051001 | Ступень | 1 |
| 35 | J271230 | Болт с шайбой | 4 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 7051002 | Поручень | 1 |
| 37 | J271235 | Болт с шайбой | 6 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4617535 | Цепь | 2 |
| 40 | 9762229 | Стойка | 2 |
| 41 | 4355757 | Хомут | 2 |
| 42 | J260855 | Болт с шайбой | 4 |
| 42A | J900855 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 43 | J901235 | Болт | 2 |
| 44 | 449490 | Плоская шайба | 4 |
| 45 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
