Стартер(24V-7.5KW) — HITACHI EX1200-5C

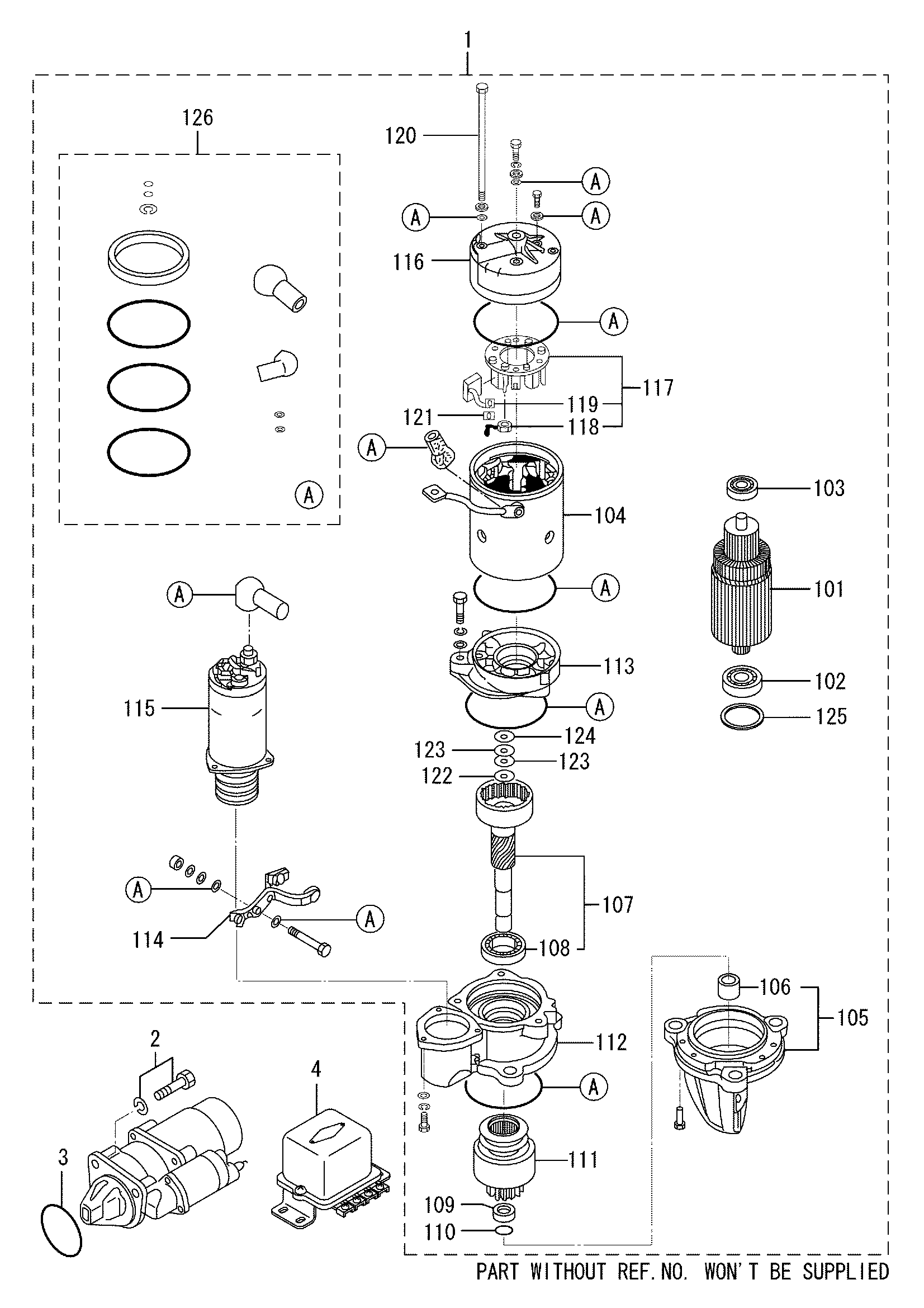

Заводская схема «Стартер(24V-7.5KW)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3756600500	Стартер	2
1	H3756610500	Стартер	2
1-01	H0231000231	Арматуре	2
1-02	H1045662047	Подшипник, шарик	2
1-03	H1045662007	Подшипник, шарик	2
1-04	H0232000150	Вилка в сборе	2
1-05	H0233101700	Кронштейн, передний	2
1-05	H0233101710	Кронштейн, передний	2
1-06	H7233510080	Металлический	2
1-07	H7231200090	Вал в сборе	2
1-08	H1045660067	Подшипник, шарик	2
1-09	H1231810020	Ограничитель, ведущая шестерня	2
1-10	H1239140020	Кольцо, зажим	2
1-11	H0235000440	Муфта в сборе	2
1-12	H1236000080	Кронштейн в сборе	2
1-12	H0236000270	Кронштейн в сборе	2
1-13	H1236110080	Кронштейн, центральный	2
1-14	H1233200190	Рычаг, схифт	2
1-14	H7233200120	Рычаг, схифт	2
1-15	H0471003420	Выключатель в сборе	2
1-15	H3756610511	Выключатель в сборе	2
1-16	H0237110221	Кронштейн, задний	2
1-17	H7237500020	Держатель, щётка	2
1-18	H1239130040	Пружина, щётка	8
1-19	H1237400050	Щётка	8
1-20	H0090014380	Болт	4
1-21	H1259222800	Пластина	8
1-22	H1239210130	Шайба	2
1-23	H1239210140	Шайба	4
1-24	H1239410040	Шайба, изолятор	2
1-25	H0239210230	Шайба	2
1-26	H7092101470	Уплотнение в сборе	2
1-26	H7092102940	Уплотнение в сборе	2
2	HF180512035	Болт, W/шайба	6
3	HF315009500	Уплотнительное кольцо	2
4	H0432240010	Реле, магнетик	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
