Механизм натяжения — HITACHI EX1200-5C

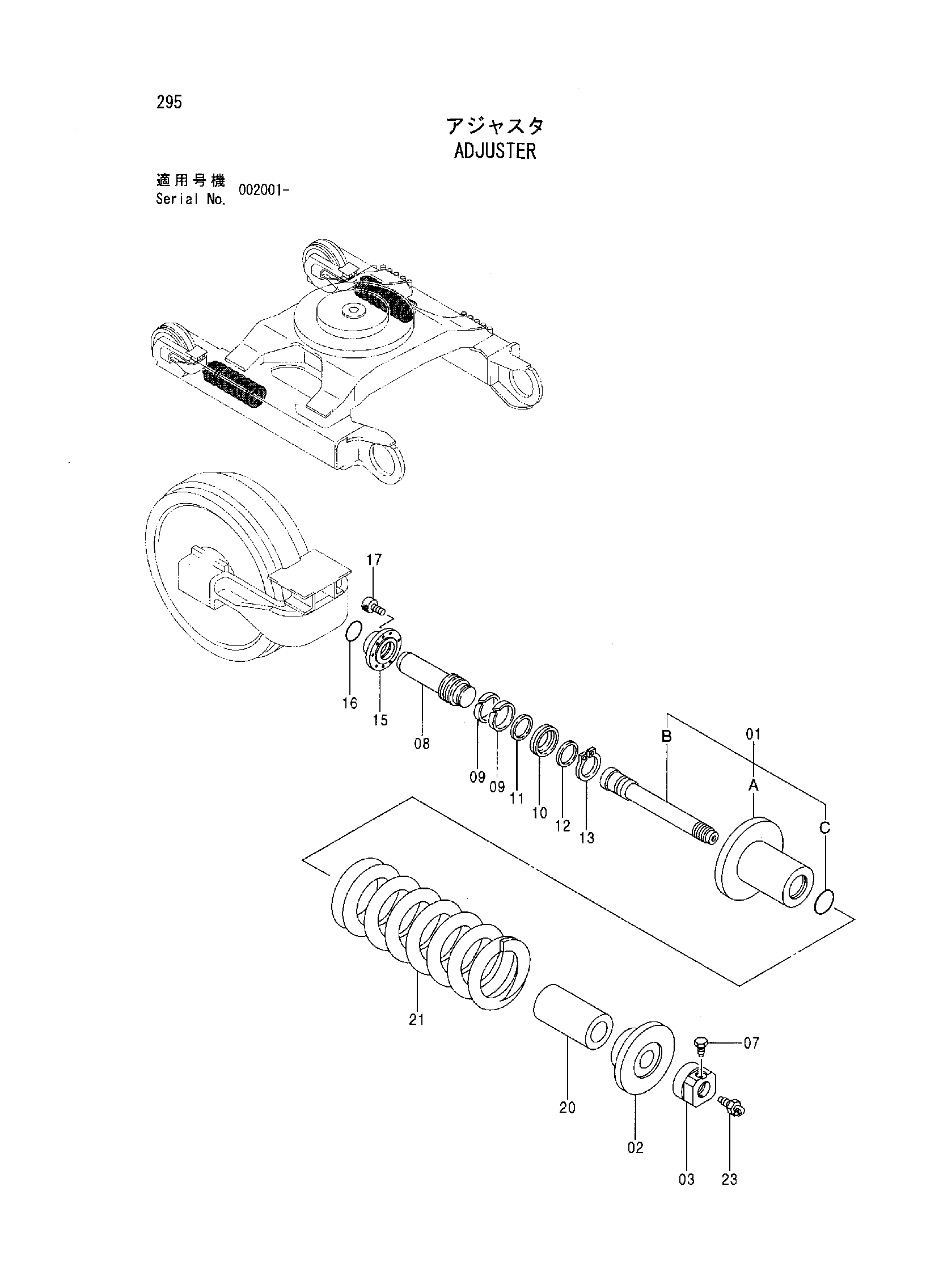

Заводская схема «Механизм натяжения» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9156746 | Механизм натяжения в сборе | 2 | |
| 01 | 9156745 | Гидроцилиндр. в сборе | 1 |
| 01A | 2040439 | Гидроцилиндр | 1 |
| 01B | 2040444 | Шток | 1 |
| 01C | 4046608 | Уплотнительное кольцо | 1 |
| 02 | 3078005 | Кронштейн | 1 |
| 03 | 4379241 | Гайка | 1 |
| 07 | 4239908 | Болт | 1 |
| 08 | 3055221 | Шток поршня | 1 |
| 09 | 4239905 | Веаринг | 2 |
| 10 | 4239903 | U-образная манжета | 1 |
| 11 | 4239904 | Опорное кольцо | 1 |
| 12 | 4239906 | Пластина | 1 |
| 13 | 991355 | Стопорное кольцо | 1 |
| 15 | 3045743 | Направляющая | 1 |
| 16 | 992446 | Уплотнительное кольцо | 1 |
| 17 | M341640 | Болт с внутренним шестигранником | 6 |
| 20 | 4379240 | Проставка | 1 |
| 21 | 3047543 | Пружина | 1 |
| 23 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
