Крышка двигателя (1)[EU] — HITACHI EX1200-5C

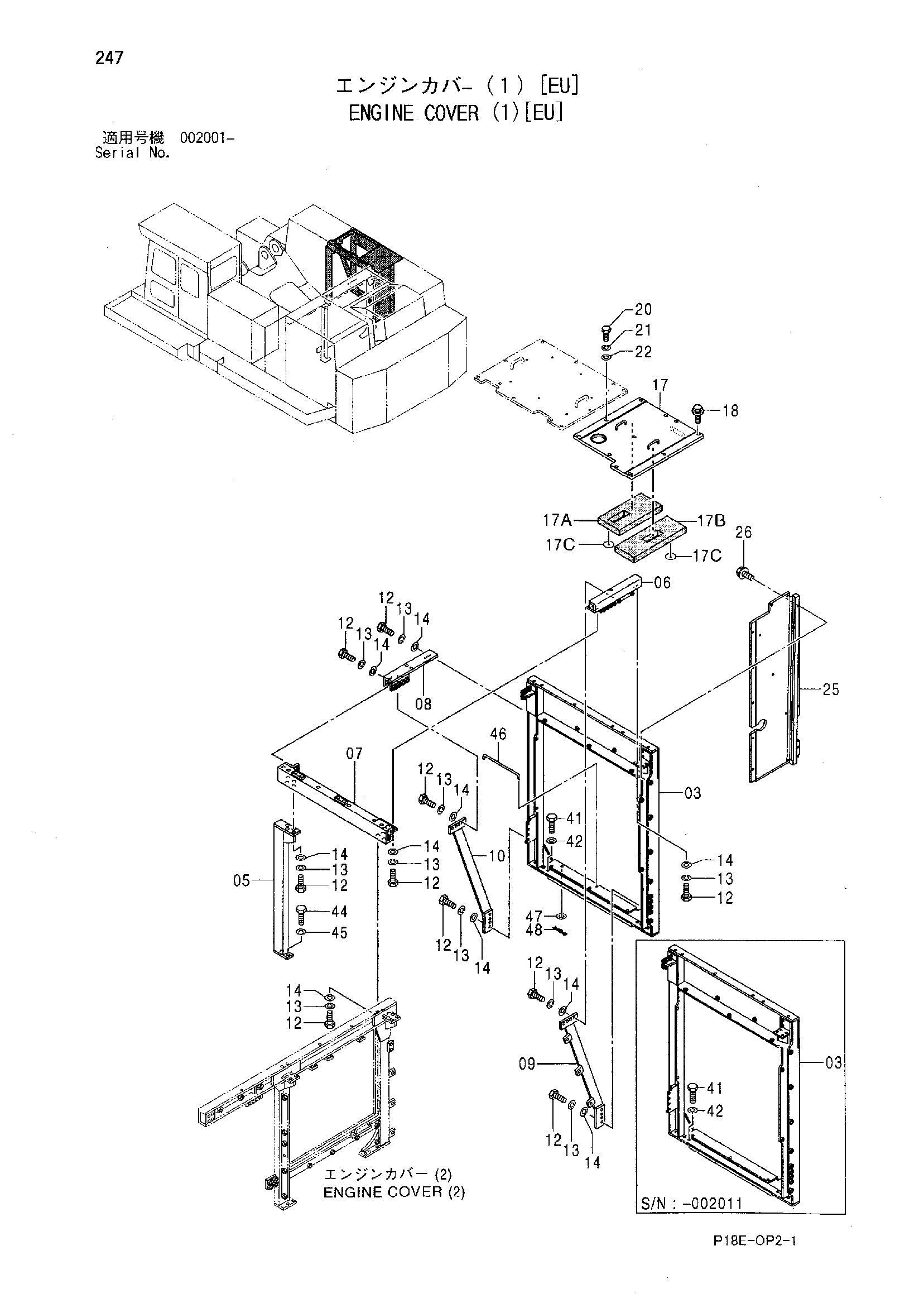

Заводская схема «Крышка двигателя (1)[EU]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя (1)[EU] HITACHI EX1200-5C](/catalog-drawings/bd/bd59ae6a-f727-44a0-82d3-df05145c2bfe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5008655 | Крышка | 1 |
| 03 | 5009447 | Крышка | 1 |
| 05 | 8091299 | Опора | 1 |
| 06 | 8090480 | Балка | 1 |
| 07 | 7043565 | Балка | 1 |
| 08 | 8081029 | Стойка | 1 |
| 09 | 7039028 | Стойка | 1 |
| 10 | 7038883 | Стойка | 1 |
| 12 | J921435 | Болт | 40 |
| 13 | A590914 | Пружинная шайба | 40 |
| 14 | A590114 | Плоская шайба | 40 |
| 17 | 7044320 | Крышка | 1 |
| 17A | 4602673 | Резиновая прокладка | 1 |
| 17B | 4602672 | Резиновая прокладка | 1 |
| 17C | 4156886 | Шайба | 6 |
| 18 | J031235 | Болт с шайбой | 7 |
| 18 | J281235 замена: J901235 | Болт с шайбой | 7 |
| 20 | J901235 | Болт | 8 |
| 21 | A590912 | Пружинная шайба | 8 |
| 22 | 449490 | Шайба | 8 |
| 25 | 7043517 | Крышка | 1 |
| 26 | J031235 | Болт с шайбой | 10 |
| 26 | J281235 замена: J901235 | Болт с шайбой | 10 |
| 41 | J921640 | Болт | 7 |
| 42 | 4087197 | Шайба | 7 |
| 44 | J921650 | Болт | 2 |
| 45 | 4087197 | Шайба | 2 |
| 46 | 4615474 | Стойка | 1 |
| 47 | A590112 | Плоская шайба | 1 |
| 48 | 4022699 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
