Трубопроводы системы смазки: 2 (стд.боом) — HITACHI EX1200-5C

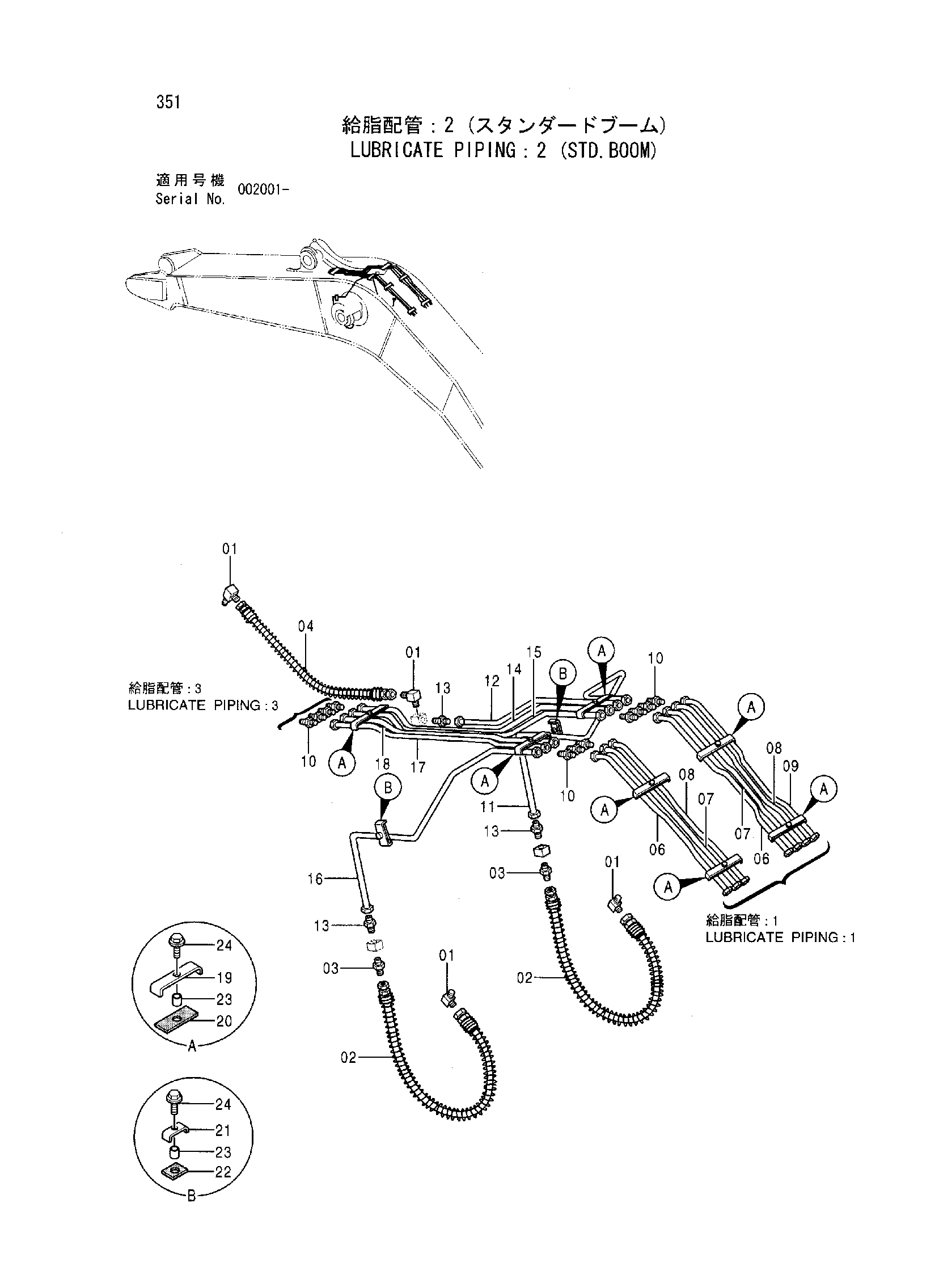

Заводская схема «Трубопроводы системы смазки: 2 (стд.боом)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1401 | Угловой штуцер | 4 |
| 02 | 4250097 | Шланг | 2 |
| 03 | 94-1301 | Адаптер | 2 |
| 04 | 4227071 | Шланг | 1 |
| 06 | 4296156 | Трубка | 2 |
| 07 | 4296157 | Трубка | 2 |
| 08 | 4296158 | Трубка | 2 |
| 09 | 4296159 | Трубка | 1 |
| 10 | 4130192 | Штуцер трубки | 11 |
| 11 | 4296166 | Трубка | 1 |
| 12 | 4296165 | Трубка | 1 |
| 13 | 4130169 | Штуцер трубки | 3 |
| 14 | 4316124 | Трубка | 1 |
| 15 | 4316123 | Трубка | 1 |
| 16 | 4296160 | Трубка | 1 |
| 17 | 4316121 | Трубка | 1 |
| 18 | 4316122 | Трубка | 1 |
| 19 | 4273720 | Хомут | 7 |
| 20 | 4273721 | Резиновая прокладка | 7 |
| 21 | 4269656 | Хомут | 2 |
| 22 | 4269657 | Резиновая прокладка | 2 |
| 23 | 4269658 | Проставка | 9 |
| 24 | J011030 | Болт с шайбой | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
