Лубрикатор детали — HITACHI EX1200-5C

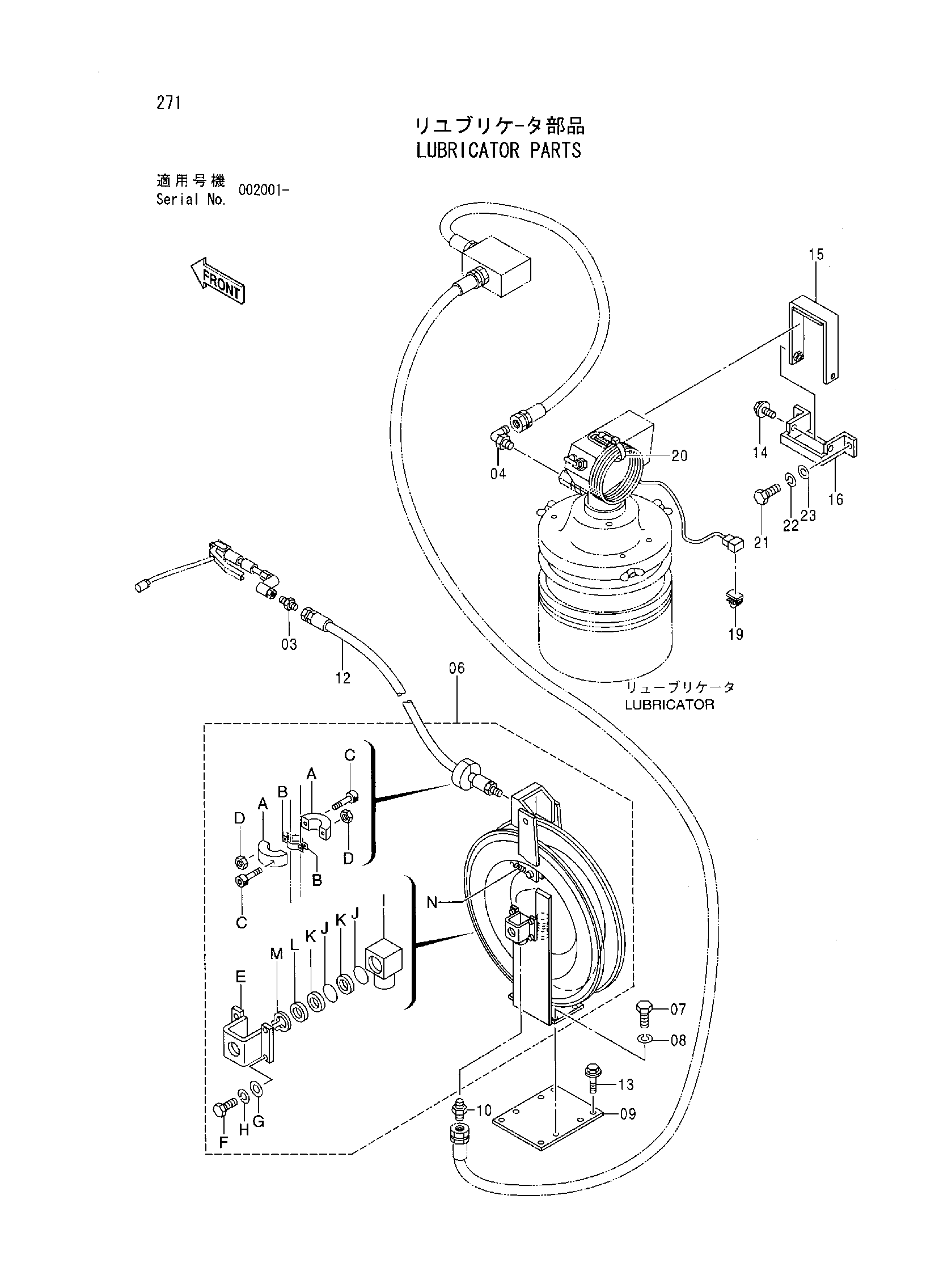

Заводская схема «Лубрикатор детали» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4151182 | Адаптер | 1 |
| 04 | 94-1402 | Угловой штуцер | 1 |
| 06 | 4161855 | Реел шланг | 1 |
| 06A | 4174317 | Ограничитель | 2 |
| 06B | 4174318 | Лента | 2 |
| 06C | M340840 | Болт с внутренним шестигранником | 2 |
| 06D | M500807 | Гайка | 2 |
| 06E | 4188272 | Ограничитель | 2 |
| 06F | J900616 | Болт | 8 |
| 06G | A590106 | Плоская шайба | 8 |
| 06H | A590906 | Пружинная шайба | 8 |
| 06I | 4188273 | Соединение свивел | 1 |
| 06J | 4028265 | Уплотнительное кольцо | 2 |
| 06K | 4028266 | Опорное кольцо | 2 |
| 06L | 4188274 | Шайба | 1 |
| 06M | 4188275 | Кольцо | 1 |
| 06N | 4188276 | Пружина | 1 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | 4275300 | Пластина | 1 |
| 10 | 94-1302 | Адаптер | 1 |
| 12 | 4152920 | Шланг | 1 |
| 13 | J011035 | Болт с шайбой | 4 |
| 14 | J011020 | Болт с шайбой | 2 |
| 15 | 9746617 | Кронштейн | 1 |
| 16 | 8065005 | Кронштейн | 1 |
| 19 | 4351773 | Зажим | 1 |
| 20 | 4055312 | Ленточный зажим | 1 |
| 21 | J901225 | Болт | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
| 23 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
