Гидроцилиндр. ковш — HITACHI EX1200-5C

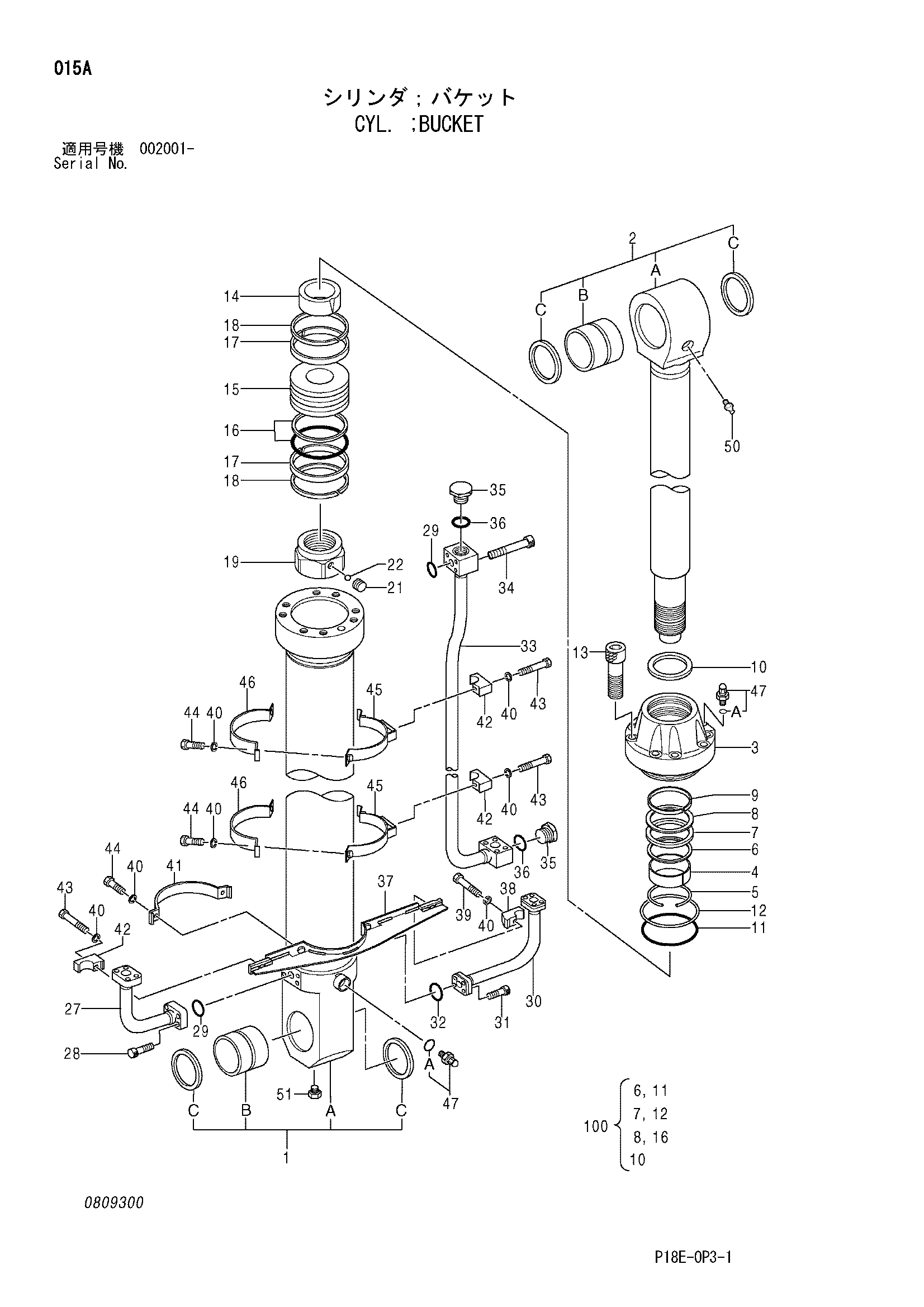

Заводская схема «Гидроцилиндр. ковш» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4454760	Гидроцилиндр ковша	1
1	4465636	Труба гидроцилиндра в сборе	1
1A	0809301	Труба гидроцилиндра	1
1B	0809302	Втулка пальца	1
1C	0809303	Грязесъёмное кольцо	2
2	4465637	Шток поршня в сборе	1
2A	0809304	Шток поршня	1
2B	0809305	Втулка пальца	1
2C	0781703	Грязесъёмное кольцо	2
3	0809306	Головка гидроцилиндра	1
4	0400204	Втулка	1
5	0171705	Стопорное кольцо	1
6	0400205	Кольцо	1
7	4105385	U-образная манжета	1
8	0242305	Опорное кольцо	1
9	0400408	Кольцо	1
10	4438827	Грязесъёмное кольцо	1
11	A811220	Уплотнительное кольцо	1
12	0717905	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	0756903	Амортизирующий подшипник	1
15	0400209	Поршень	1
16	0400210	Кольцо уплотнение в сборе	1
17	0400211	Кольцо	2
18	0400212	Кольцо	2
19	0781707	Гайка	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
27	0400410	Трубка	1
28	0400411	Болт с внутренним шестигранником	4
29	0400412	Уплотнительное кольцо	2
30	0400413 замена: 0809406	Трубка	1
30	0809406	Трубка	1
31	0400414	Болт с внутренним шестигранником	4
31	0158883	Болт с внутренним шестигранником	4
32	4035037	Oーкольцо	1
33	0809307	Трубка	1
34	0191721	Болт с внутренним шестигранником	4
35	0349308	Пробка	2
36	992444	Уплотнительное кольцо	2
37	0400422	Лента	1
38	0353016	Хомут трубки	1
39	0254312	Болт	1
40	A590914	Пружинная шайба	10
41	0757201	Лента	1
42	0379917	Хомут трубки	3
43	0379918	Болт	3
44	0379919	Болт	6
45	0400419	Лента	2
46	0400420	Лента	2
47	0643016	Воздушный клапан	2
47A	957366	Уплотнительное кольцо	1
50	J75481	Пресс-маслёнка	1
51	94-2011	Пробка	1
100	4465638	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
