Выпускной система — HITACHI EX1200-5C

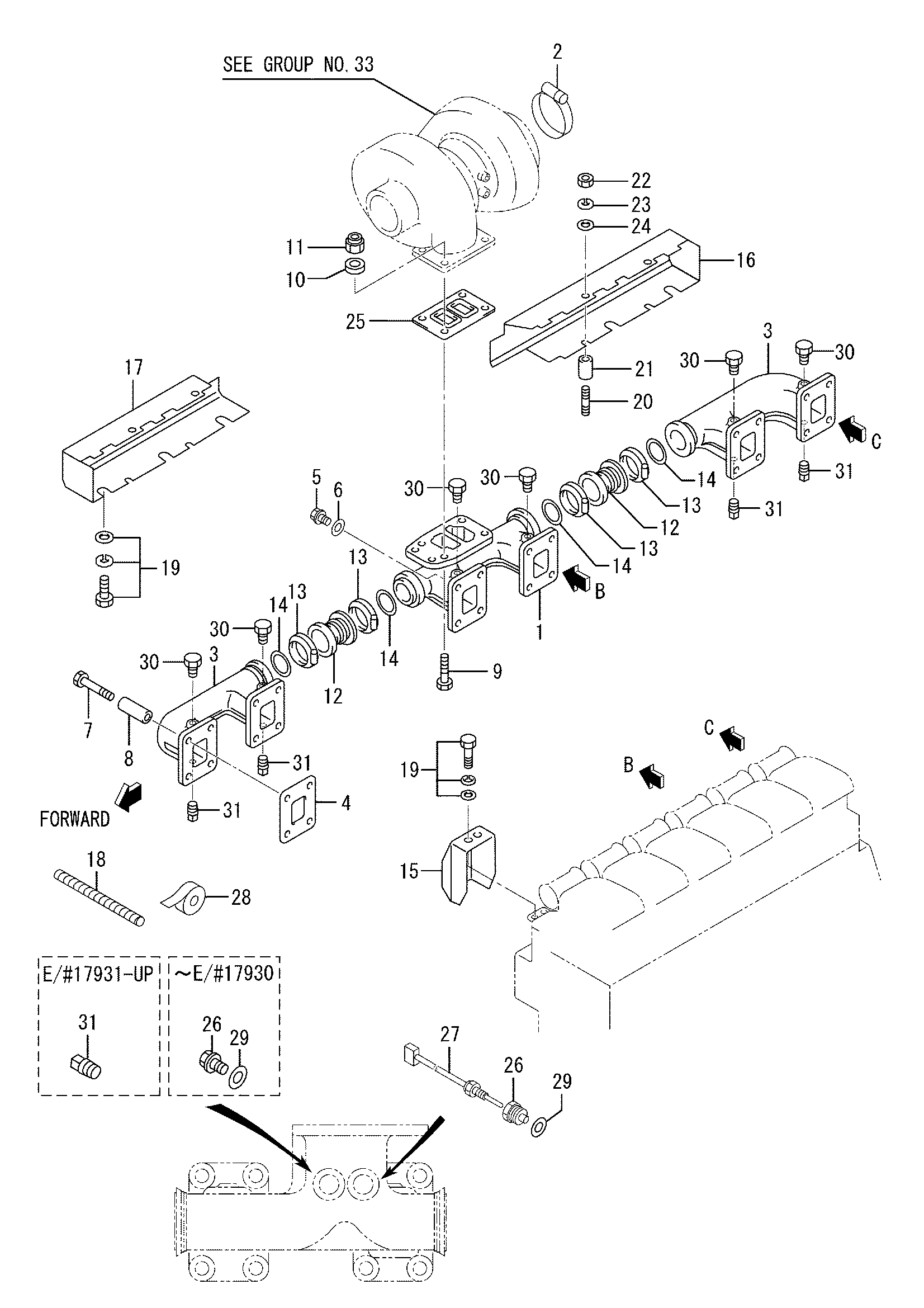

Заводская схема «Выпускной система» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3753202500 | Коллектор, EXH | 1 |
| 1 | H3753212500 | Коллектор, EXH | 1 |
| 2 | H4918114003 | В-кламп в сборе | 1 |
| 3 | H3753240201 | Коллектор, EXH | 2 |
| 3 | H3753223200 | Коллектор, EXH | 2 |
| 4 | H3753210500 | Прокладка, выпускной | 6 |
| 5 | H3253207535 | Болт | 1 |
| 6 | HF250014000 | Шайба, плаин | 1 |
| 7 | H3753200900 | Болт | 23 |
| 8 | H3743211300 | Проставка | 23 |
| 9 | H3253206455 | Болт | 4 |
| 10 | H3773303900 | Шайба | 4 |
| 11 | HF244512000 | Гайка | 4 |
| 12 | H3753220600 | Соединение, флексибле | 2 |
| 13 | H4918414000 | Муфта | 4 |
| 14 | H3253201700 | Прокладка, соединение | 4 |
| 15 | H3753227100 | Изолятор | 5 |
| 16 | H3753204400 | Изолятор, FR | 1 |
| 17 | H3753204500 | Изолятор, RE | 1 |
| 18 | H3789201300 | Трубка, корругате | 1 |
| 19 | HF182508016 | Болт, W/шайба | 10 |
| 20 | HF145008035 | Шпилька | 4 |
| 21 | H3063651900 | Проставка | 4 |
| 22 | HF230008000 | Гайка, блокировка | 4 |
| 23 | HF251508000 | Пружинная шайба | 4 |
| 24 | HF250008000 | Шайба, плаин | 4 |
| 25 | H35A3230100 | Прокладка, турбокомпрессор | 1 |
| 26 | H3789201200 | Разъём | 2 |
| 26 | H3789201200 | Разъём | 1 |
| 27 | H3789201100 | Датчик, выпускной | 1 |
| 28 | H3789201400 | Лента, винйл | 1 |
| 29 | H4123203900 | Прокладка | 2 |
| 29 | H4123203900 | Прокладка | 1 |
| 30 | H3773202600 | Пробка, таперед | 6 |
| 31 | HF500613000 | Пробка, таперед | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
