Шланг защита от разрыва клапан трубопроводы (передний) — HITACHI EX1200-5C

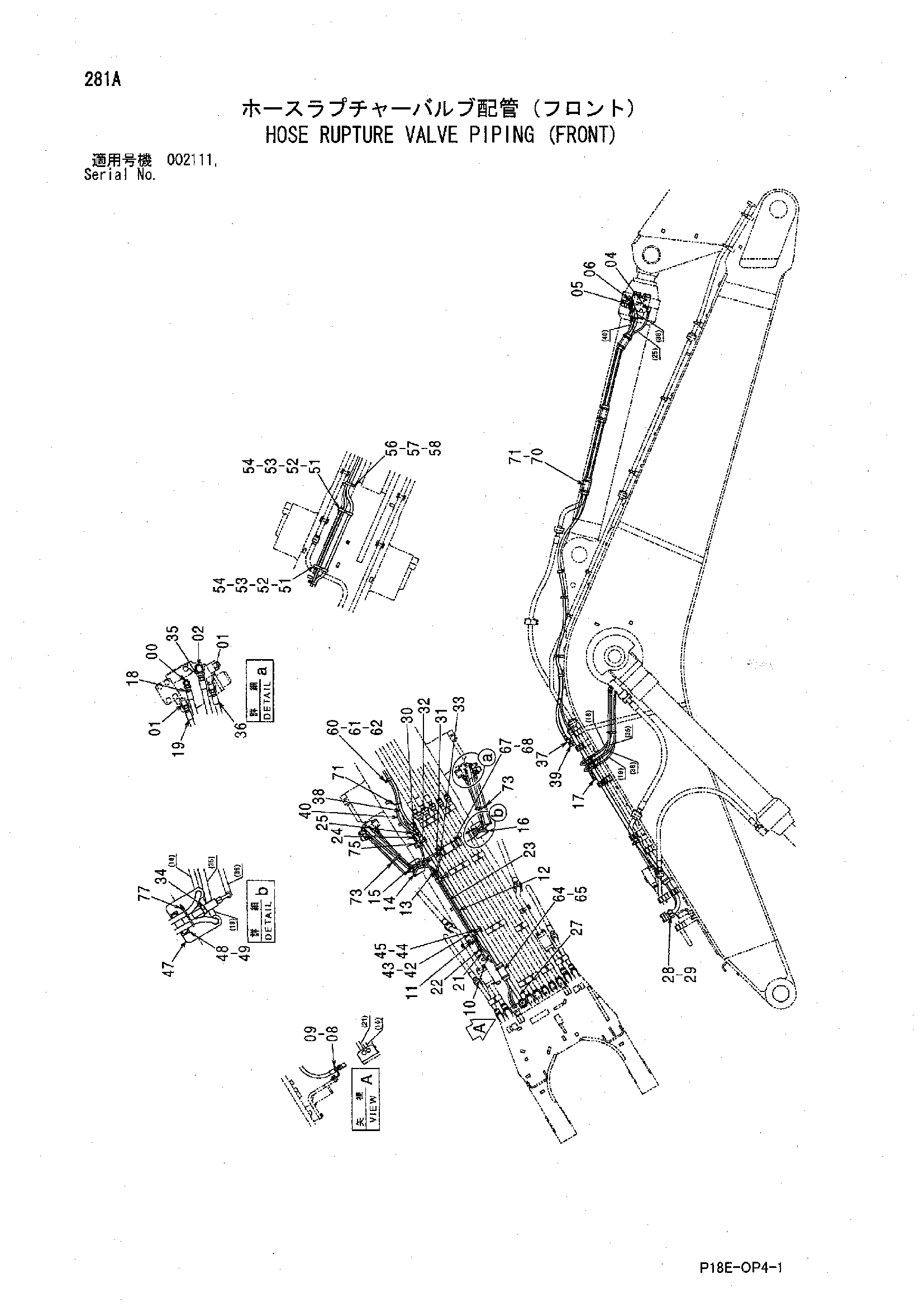

Заводская схема «Шланг защита от разрыва клапан трубопроводы (передний)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852233 | Угловой штуцер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852244 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852334 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4648209 | Кронштейн | 1 |
| 09 | J271230 | Болт с шайбой | 2 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4648215 | Шланг | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9765608 | Трубка | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4648219 | Шланг | 1 |
| 15 | 4648218 | Шланг | 1 |
| 16 | 4648214 | Шланг | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4648223 | Шланг | 2 |
| 19 | 4648221 | Шланг | 2 |
| 21 | 4648214 | Шланг | 1 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 8103575 | Трубка | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4648211 | Шланг | 1 |
| 27 | 8103583 | Трубка | 1 |
| 28 | 4439523 | Хомут трубки | 2 |
| 29 | J271200 | Болт с шайбой | 2 |
| 29A | J901200 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 4154693 | Пробка | 1 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 31 | A852166 | Адаптер | 2 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 9765606 | Трубка | 1 |
| 33 | 9765607 | Трубка | 1 |
| 34 | 4348040 | Тройник | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4648224 | Шланг | 2 |
| 36 | 4648222 | Шланг | 2 |
| 37 | A852366 | Угловой штуцер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4648213 | Шланг | 1 |
| 39 | A852344 | Угловой штуцер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4648212 | Шланг | 1 |
| 42 | 4648162 | Хомут трубки | 6 |
| 43 | J271090 | Болт с шайбой | 6 |
| 43A | J901090 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4439523 | Хомут трубки | 6 |
| 45 | J271290 | Болт с шайбой | 6 |
| 45A | J901290 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4648166 | Пластина | 2 |
| 48 | 4648161 | Хомут трубки | 4 |
| 49 | J271275 | Болт с шайбой | 4 |
| 49A | J901275 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 51 | 4287587 | Хомут | 4 |
| 52 | 4321237 | Хомут шланга | 4 |
| 53 | J901265 | Болт | 2 |
| 54 | A590412 | Шайба тонгуед | 2 |
| 56 | 4193816 | Зажим | 1 |
| 57 | J901016 | Болт | 1 |
| 58 | A590910 | Пружинная шайба | 1 |
| 60 | 4190265 | Зажим | 1 |
| 61 | J901016 | Болт | 1 |
| 62 | A590910 | Пружинная шайба | 1 |
| 64 | 4155962 | Резиновая прокладка | 2 |
| 65 | 4351924 | Хомут шланга | 2 |
| 67 | 4155962 | Резиновая прокладка | 3 |
| 68 | 4351923 | Хомут шланга | 6 |
| 70 | 4155962 | Резиновая прокладка | 4 |
| 71 | 4449247 | Хомут шланга | 8 |
| 73 | 4351924 | Хомут шланга | 4 |
| 75 | 4648239 | Шток | 1 |
| 77 | 4467676 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
