Крышка двигателя (4)[STD] — HITACHI EX1200-5C

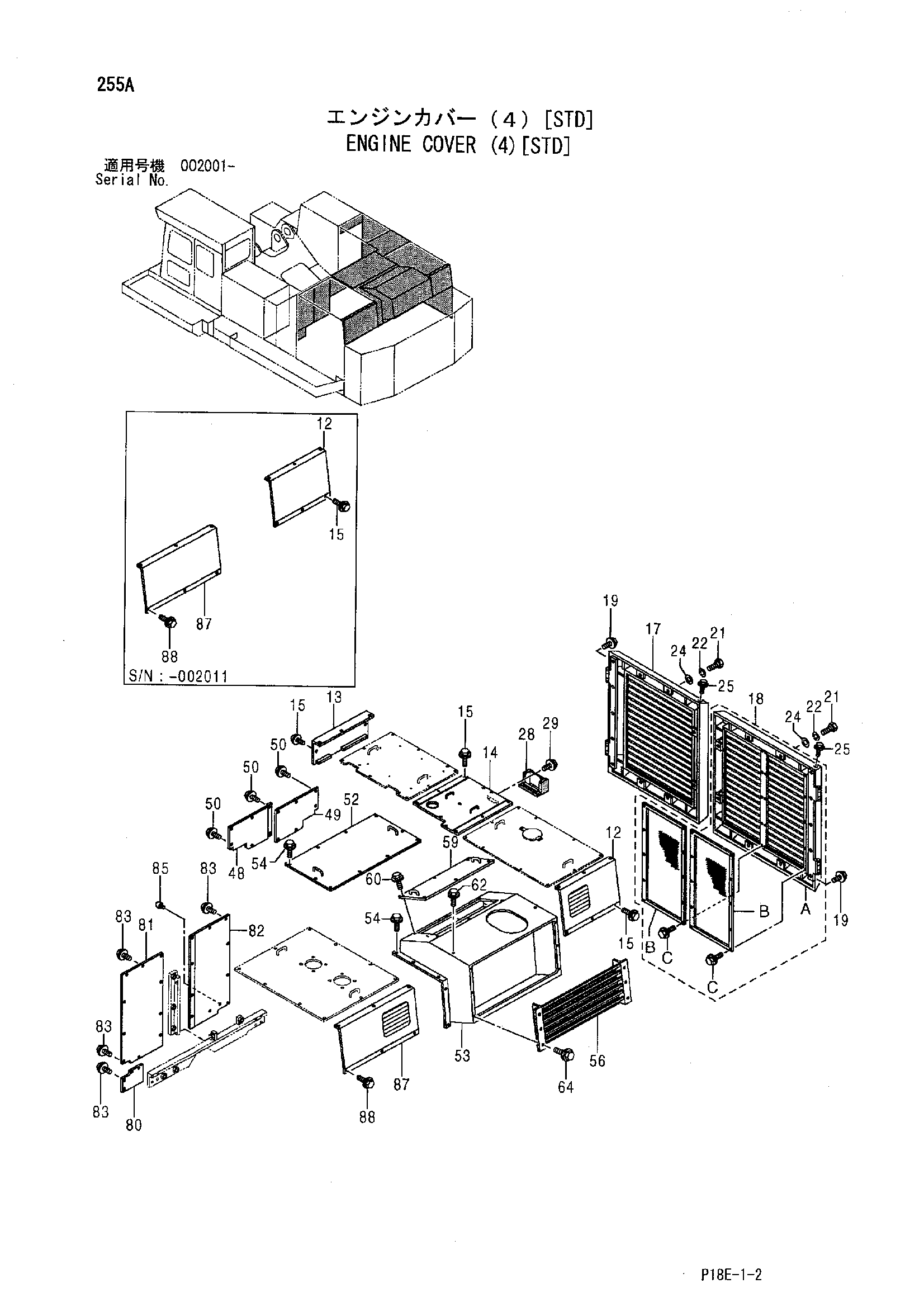

Заводская схема «Крышка двигателя (4)[STD]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя (4)[STD] HITACHI EX1200-5C](/catalog-drawings/67/67ab7760-0377-4c34-b8b4-2ffc22447971.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 7043753 | Крышка | 1 |
| 12 | 7046294 | Крышка | 1 |
| 13 | 3097259 | Крышка | 1 |
| 14 | 7043793 | Крышка | 1 |
| 15 | J031235 | Болт с шайбой | 22 |
| 15 | J281235 замена: J901235 | Болт с шайбой | 22 |
| 15 | J281235 замена: 4249324 | Болт с шайбой | 22 |
| 17 | 6020109 | Крышка боковой | 1 |
| 17 | 6022361 | Крышка боковой | 1 |
| 18 | 9219175 | Крышка боковой | 1 |
| 18 | 9234793 | Крышка боковой | 1 |
| 18A | 6020138 | Крышка боковой | 1 |
| 18A | 6022351 | Крышка боковой | 1 |
| 18B | 8089728 | Крышка | 2 |
| 18B | 8094690 | Крышка | 2 |
| 18C | J020620 | Болт с шайбой | 20 |
| 18C | J260620 замена: J900620 | Болт с шайбой | 20 |
| 18C | J260620 замена: A590106 | Болт с шайбой | 20 |
| 19 | J281235 замена: J901235 | Болт с шайбой | 10 |
| 19 | J281235 замена: 4249324 | Болт с шайбой | 10 |
| 19 | J901225 | Болт | 8 |
| 21 | J901204 | Болт | 12 |
| 21 | J901410 | Болт | 12 |
| 22 | A590912 | Пружинная шайба | 12 |
| 22 | J222014 | Шайба | 12 |
| 24 | 449490 | Шайба | 12 |
| 25 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 25 | J281230 замена: 4249324 | Болт с шайбой | 4 |
| 25 | J901225 | Болт | 4 |
| 28 | 8090962 | Крышка | 1 |
| 29 | J031025 | Болт с шайбой | 2 |
| 29 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 29 | J281025 замена: 4486055 | Болт с шайбой | 2 |
| 48 | 3090092 | Крышка | 1 |
| 49 | 3097287 | Крышка | 1 |
| 50 | J031235 | Болт с шайбой | 10 |
| 50 | J281235 замена: J901235 | Болт с шайбой | 10 |
| 50 | J281235 замена: 4249324 | Болт с шайбой | 10 |
| 52 | 7038967 | Крышка | 1 |
| 53 | 6019453 | Крышка | 1 |
| 53 | 6022766 замена: 6022902 | Крышка | 1 |
| 53 | 6022902 | Крышка | 1 |
| 53 | 6022902 | Крышка | 1 |
| 53 | 6022902 | Крышка | 1 |
| 54 | J031235 | Болт с шайбой | 22 |
| 54 | J281235 замена: J901235 | Болт с шайбой | 22 |
| 54 | J281235 замена: 4249324 | Болт с шайбой | 22 |
| 56 | 7039000 | Воздуховод | 1 |
| 56 | 7046278 замена: 7046656 | Воздуховод | 1 |
| 56 | 7046656 | Воздуховод | 1 |
| 56 | 7046656 | Воздуховод | 1 |
| 56 | 7046656 | Воздуховод | 1 |
| 59 | 8081305 | Крышка | 1 |
| 60 | J031025 | Болт с шайбой | 6 |
| 60 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 60 | J281025 замена: 4486055 | Болт с шайбой | 6 |
| 62 | J031025 | Болт с шайбой | 2 |
| 62 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 62 | J281025 замена: 4486055 | Болт с шайбой | 2 |
| 64 | J031025 | Болт с шайбой | 6 |
| 64 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 64 | J281025 замена: 4486055 | Болт с шайбой | 6 |
| 80 | 4610302 | Крышка | 1 |
| 81 | 3100342 | Крышка | 1 |
| 82 | 8093651 | Крышка | 1 |
| 83 | J031235 | Болт с шайбой | 20 |
| 83 | J281235 замена: J901235 | Болт с шайбой | 20 |
| 83 | J281235 замена: 4249324 | Болт с шайбой | 20 |
| 85 | 4204586 | Ограничитель | 1 |
| 87 | 7043765 | Крышка | 1 |
| 87 | 7046293 | Крышка | 1 |
| 88 | J031235 | Болт с шайбой | 6 |
| 88 | J281235 замена: J901235 | Болт с шайбой | 6 |
| 88 | J281235 замена: 4249324 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
