Крышка двигателя (4) — HITACHI EX1200-5C

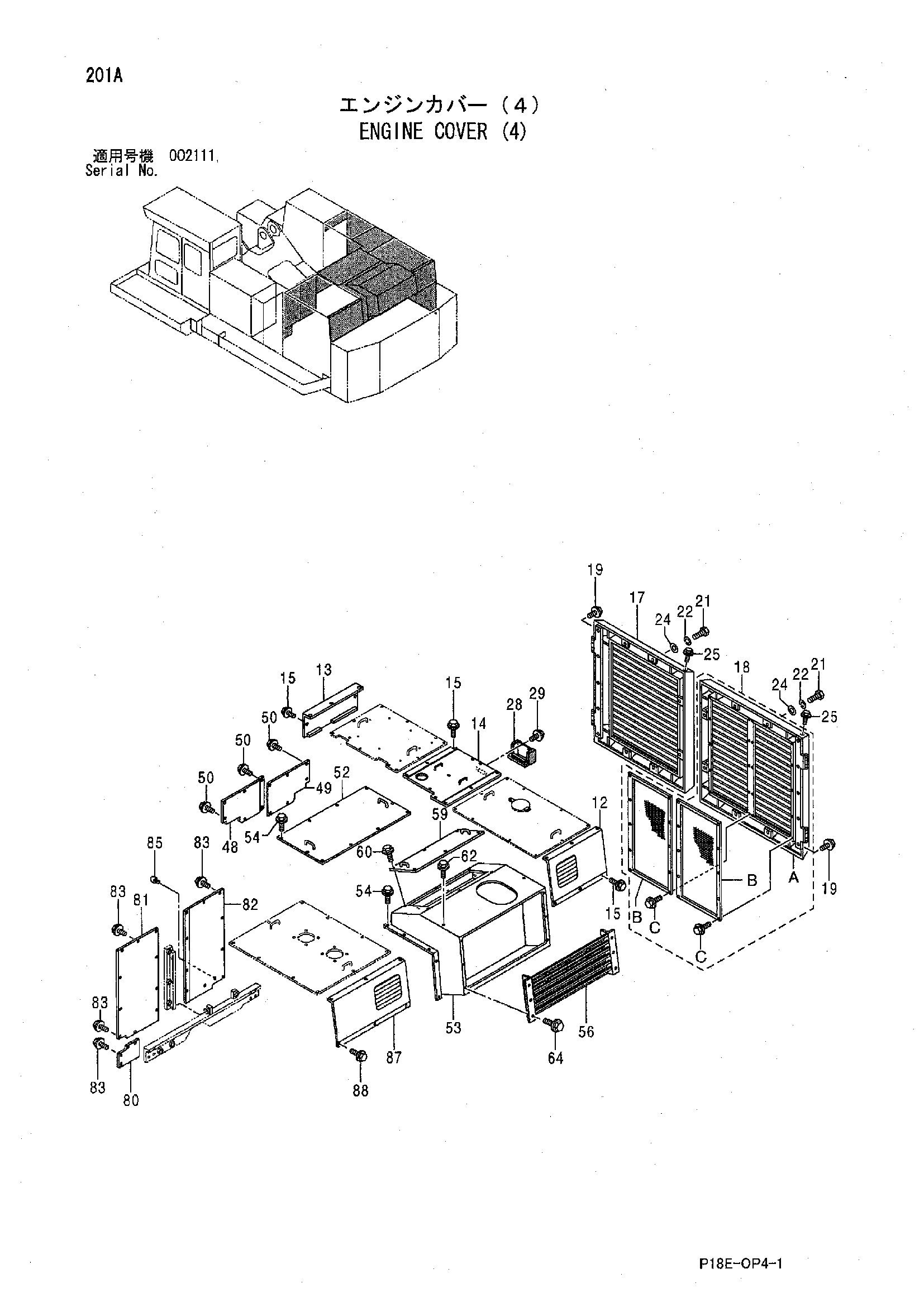

Заводская схема «Крышка двигателя (4)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 7046294 | Крышка | 1 |
| 13 | 3097259 | Крышка | 1 |
| 14 | 7043793 | Крышка | 1 |
| 15 | J281235 | Болт с шайбой | 22 |
| 15A | J901235 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 17 | 6022361 | Крышка боковой | 1 |
| 18 | 9234793 | Крышка боковой | 1 |
| 18A | 6022351 | Крышка боковой | 1 |
| 18B | 8094690 | Крышка | 2 |
| 18C | J260620 | Болт с шайбой | 20 |
| 18CA | J900620 | Болт | 1 |
| 18CB | A590106 | Плоская шайба | 1 |
| 19 | J901225 | Болт | 8 |
| 21 | J901410 | Болт | 12 |
| 22 | J222014 | Шайба | 12 |
| 25 | J901225 | Болт | 4 |
| 28 | 8090962 | Крышка | 1 |
| 29 | J281025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 48 | 3090092 | Крышка | 1 |
| 49 | 3097287 | Крышка | 1 |
| 50 | J281235 | Болт с шайбой | 10 |
| 50A | J901235 | Болт | 1 |
| 50B | 4249324 | Шайба | 1 |
| 52 | 7038967 | Крышка | 1 |
| 53 | 6022902 | Крышка | 1 |
| 54 | J281235 | Болт с шайбой | 22 |
| 54A | J901235 | Болт | 1 |
| 54B | 4249324 | Шайба | 1 |
| 56 | 7046656 | Воздуховод | 1 |
| 59 | 8081305 | Крышка | 1 |
| 60 | J281025 | Болт с шайбой | 6 |
| 60A | J901025 | Болт | 1 |
| 60B | 4486055 | Шайба | 1 |
| 62 | J281025 | Болт с шайбой | 2 |
| 62A | J901025 | Болт | 1 |
| 62B | 4486055 | Шайба | 1 |
| 64 | J281025 | Болт с шайбой | 6 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 80 | 4610302 | Крышка | 1 |
| 81 | 3100342 | Крышка | 1 |
| 82 | 8093651 | Крышка | 1 |
| 83 | J281235 | Болт с шайбой | 20 |
| 83A | J901235 | Болт | 1 |
| 83B | 4249324 | Шайба | 1 |
| 85 | 4204586 | Ограничитель | 1 |
| 87 | 7046293 | Крышка | 1 |
| 88 | J281235 | Болт с шайбой | 6 |
| 88A | J901235 | Болт | 1 |
| 88B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
