Трубопроводы системы смазки: 3 (стд.боом) — HITACHI EX1200-5C

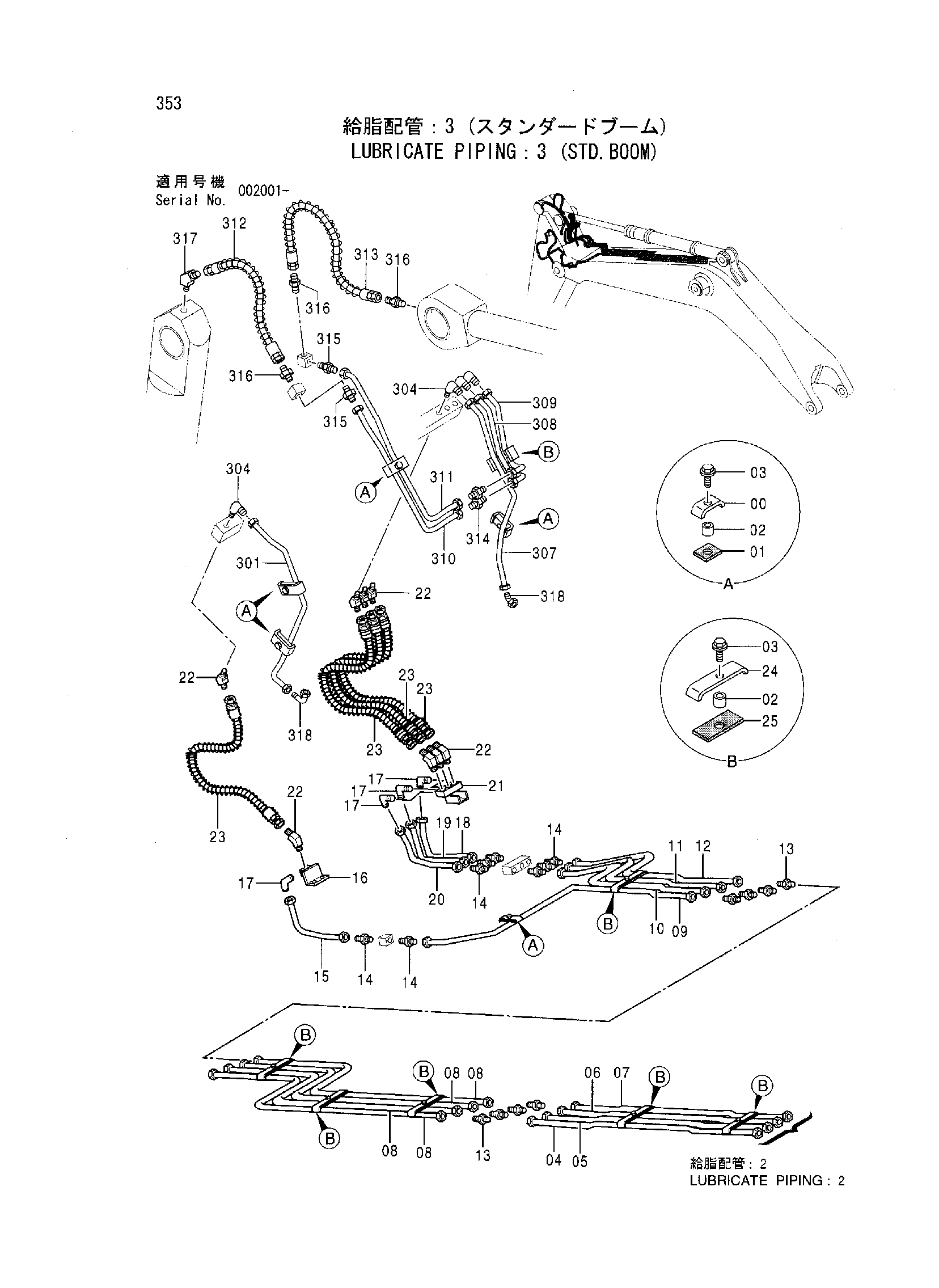

Заводская схема «Трубопроводы системы смазки: 3 (стд.боом)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4269656 | Хомут | 5 |
| 01 | 4269657 | Резиновая прокладка | 5 |
| 02 | 4269658 | Проставка | 12 |
| 03 | J011030 | Болт с шайбой | 12 |
| 04 | 4316125 | Трубка | 1 |
| 05 | 4316126 | Трубка | 1 |
| 06 | 4316127 | Трубка | 1 |
| 07 | 4316128 | Трубка | 1 |
| 08 | 4316129 | Трубка | 4 |
| 09 | 3065233 | Трубка | 1 |
| 10 | 3065234 | Трубка | 1 |
| 11 | 3065235 | Трубка | 1 |
| 12 | 3065236 | Трубка | 1 |
| 13 | 4130192 | Штуцер трубки | 8 |
| 14 | 4130169 | Штуцер трубки | 8 |
| 15 | 4438586 | Трубка | 1 |
| 16 | 8048694 | Блок | 1 |
| 17 | 4130175 | Штуцер трубки | 4 |
| 18 | 4438583 | Трубка | 1 |
| 19 | 4438584 | Трубка | 1 |
| 20 | 4438585 | Трубка | 1 |
| 21 | 8048693 | Блок | 1 |
| 22 | 94-1501 | Угловой штуцер | 8 |
| 23 | 4297370 | Шланг | 4 |
| 24 | 4273720 | Хомут | 7 |
| 25 | 4273721 | Резиновая прокладка | 7 |
| 301 | 4260942 | Трубка | 1 |
| 304 | 4130175 | Штуцер трубки | 4 |
| 307 | 3087865 | Трубка | 1 |
| 308 | 3087861 | Трубка | 1 |
| 309 | 3087857 | Трубка | 1 |
| 310 | 3087866 | Трубка | 1 |
| 311 | 3086800 | Трубка | 1 |
| 312 | 4301863 | Шланг | 1 |
| 313 | 4439779 | Шланг | 1 |
| 314 | 4130192 | Штуцер трубки | 2 |
| 315 | 4130169 | Штуцер трубки | 2 |
| 316 | 94-1301 | Адаптер | 3 |
| 317 | 94-1501 | Угловой штуцер | 1 |
| 318 | 4130174 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
