Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.) — HITACHI EX1200-5C

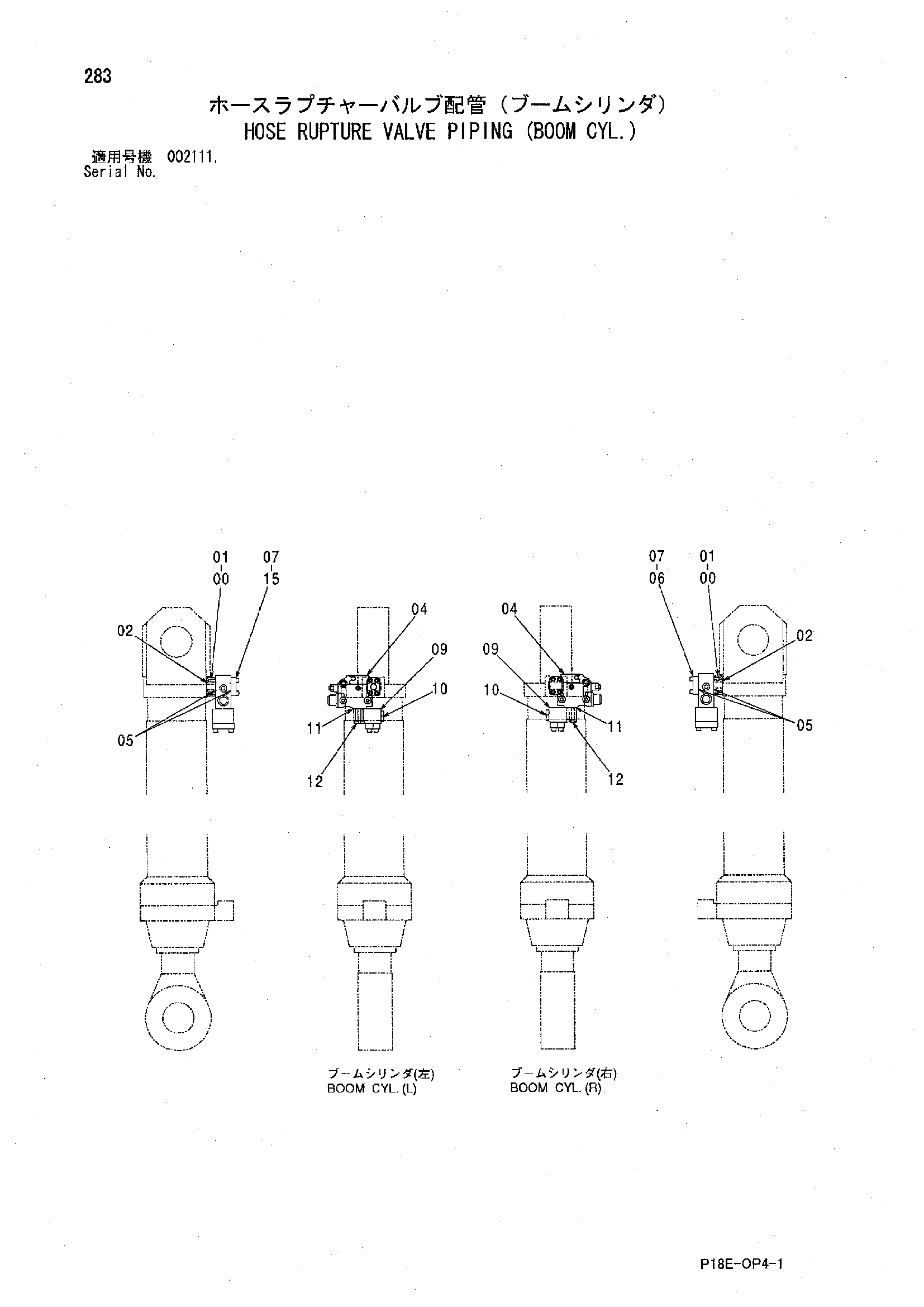

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106919 | Фланец | 2 |
| 01 | M341650 | Болт с внутренним шестигранником | 8 |
| 02 | 4069900 | Уплотнительное кольцо | 2 |
| 04 | 4474548 | Удерживающий клапан | 2 |
| 05 | A811040 | Уплотнительное кольцо | 4 |
| 06 | 4335277 | Крышка | 1 |
| 07 | M341402 | Болт с внутренним шестигранником | 8 |
| 09 | 3106911 | Блок | 2 |
| 10 | 4154694 | Пробка | 2 |
| 10A | 4037888 | Уплотнительное кольцо | 1 |
| 11 | A811035 | Уплотнительное кольцо | 2 |
| 12 | M341280 | Болт с внутренним шестигранником | 8 |
| 15 | 4353218 | Фланец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
