Пилотные гидролинии (сигнал гидрораспределитель): 2 — HITACHI EX1200-5C

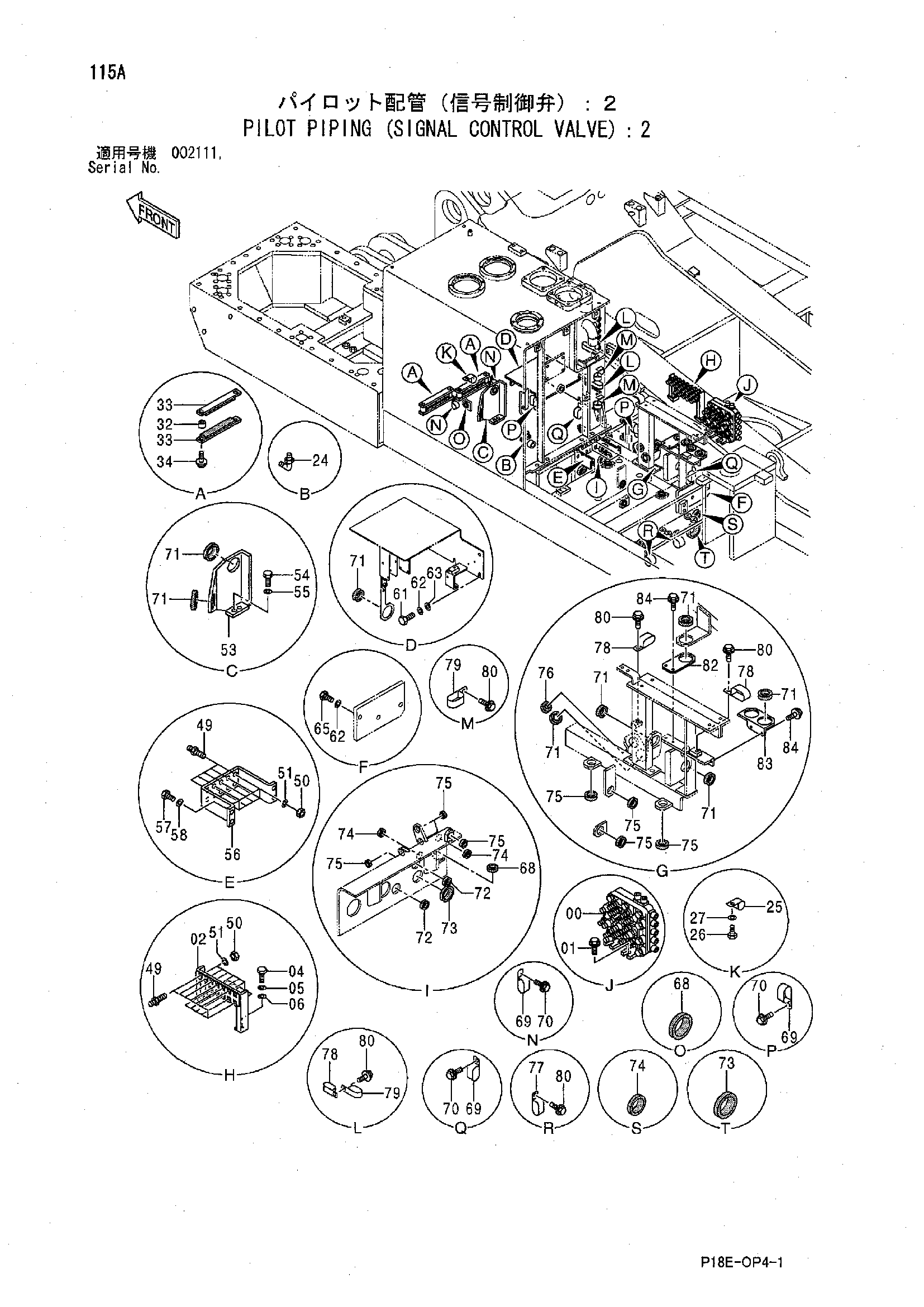

Заводская схема «Пилотные гидролинии (сигнал гидрораспределитель): 2» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439569 | Челночный клапан | 1 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 7045112 | Панель тоукх | 1 |
| 04 | J901020 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 24 | A852344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4190274 | Зажим | 1 |
| 26 | J901020 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 32 | 4458953 | Трубка | 4 |
| 33 | 4198619 | Хомут | 4 |
| 34 | J271055 | Болт с шайбой | 4 |
| 34A | J901055 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 49 | 4202532 | Адаптер | 20 |
| 50 | 4202531 | Гайка | 20 |
| 51 | A590914 | Пружинная шайба | 20 |
| 53 | 3100555 | Кронштейн | 1 |
| 54 | J901225 | Болт | 2 |
| 55 | A590912 | Пружинная шайба | 2 |
| 56 | 8093718 | Панель тоукх | 1 |
| 57 | J901020 | Болт | 4 |
| 58 | A590910 | Пружинная шайба | 4 |
| 61 | J901230 | Болт | 6 |
| 62 | A590912 | Пружинная шайба | 9 |
| 63 | 449490 | Шайба | 6 |
| 65 | J901225 | Болт | 3 |
| 68 | 4184582 | Резиновая втулка | 2 |
| 69 | 4190273 | Зажим | 6 |
| 70 | J271025 | Болт с шайбой | 6 |
| 70A | J901025 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 71 | 4087462 | Резиновая втулка | 11 |
| 72 | 4255530 | Резиновая втулка | 2 |
| 73 | 4201986 | Резиновая втулка | 2 |
| 74 | 4200176 | Резиновая втулка | 3 |
| 75 | 998720 | Резиновая втулка | 8 |
| 76 | 4207839 | Резиновая втулка | 1 |
| 77 | 4190253 | Зажим | 2 |
| 78 | 4190282 | Зажим | 4 |
| 79 | 4190264 | Зажим | 4 |
| 80 | J271025 | Болт с шайбой | 8 |
| 80A | J901025 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 82 | 4611103 | Кронштейн | 1 |
| 83 | 4611105 | Кронштейн | 1 |
| 84 | J271030 | Болт с шайбой | 4 |
| 84A | J901030 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
