Стрела 9.1m — HITACHI EX1200-5C

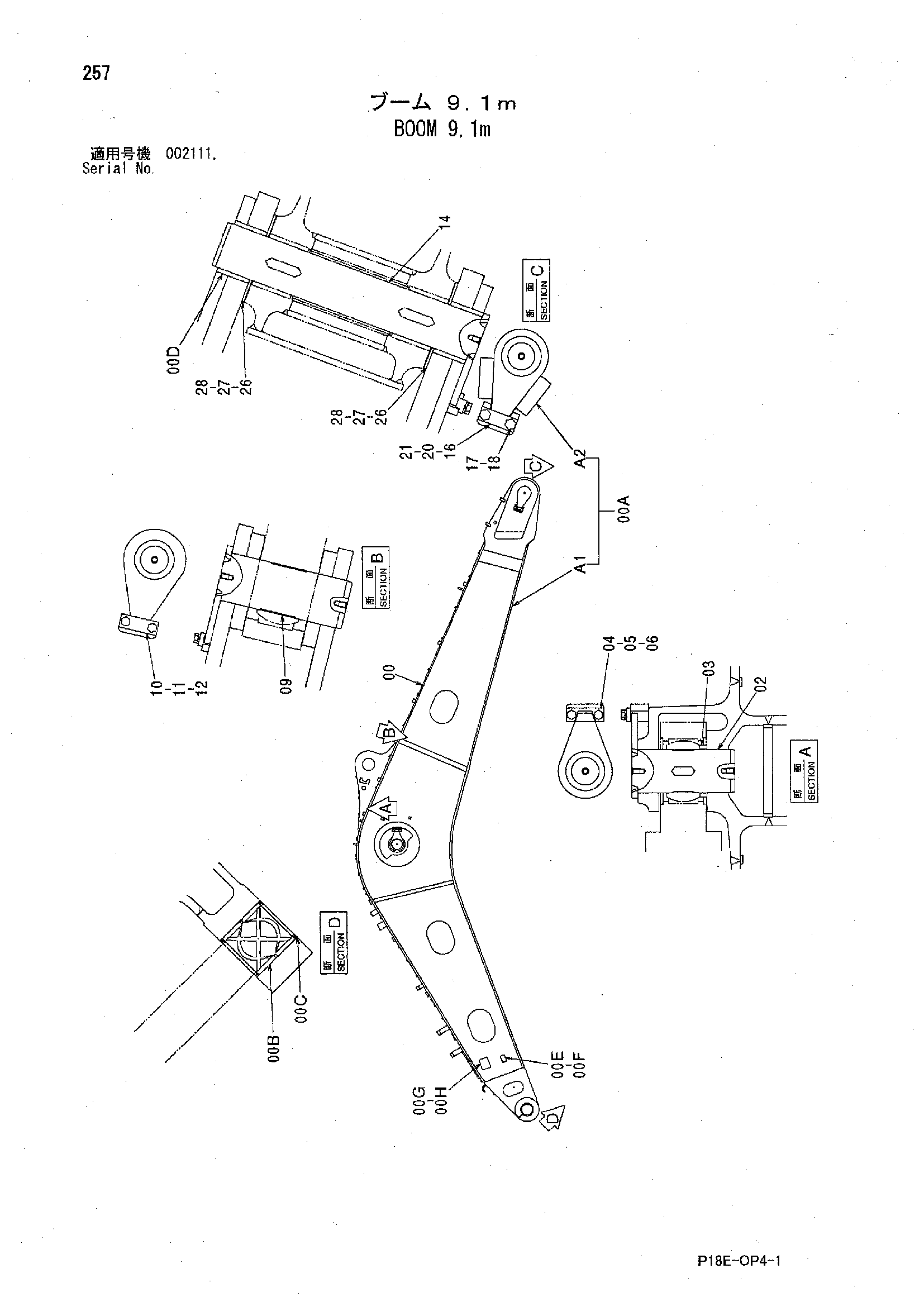

Заводская схема «Стрела 9.1m» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-H | 9257631 | Стрела | 1 |
| 00A1 | 5010378 | Стрела | 1 |
| 00A2 | 4624976 | Пластина | 2 |
| 00B | 4244830 | Втулка | 2 |
| 00C | 4258579 | Пылезащитное уплотнение | 4 |
| 00D | 4488025 | Втулка | 2 |
| 00F | M492564 | Приводной винт | 4 |
| 00G | 3107318 | Информационная табличка | 1 |
| 00H | M492964 | Приводной винт | 4 |
| 02 | 8048333 | Палец | 2 |
| 03 | 4259301 | Проставка | 2 |
| 04 | 4179432 | Пластина | 2 |
| 05 | J932045 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 09 | 8102873 | Палец | 1 |
| 10 | 4179432 | Пластина | 1 |
| 11 | J932045 | Болт | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 14 | 7049811 | Палец | 1 |
| 16 | 4484845 | Пластина | 1 |
| 17 | J912455 | Болт | 2 |
| 18 | A590924 | Пружинная шайба | 2 |
| 20 | 4479420 | Регулировочная шайба | 1 |
| 21 | 4478869 | Регулировочная шайба | 1 |
| 26 | 4488039 | Пластина | 2 |
| 27 | 4479219 | Упорная пластина 2.0mm | 2 |
| 28 | 4486829 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
