Пилотный клапан (ковш опенинг и клосинг) — HITACHI EX1200-5C

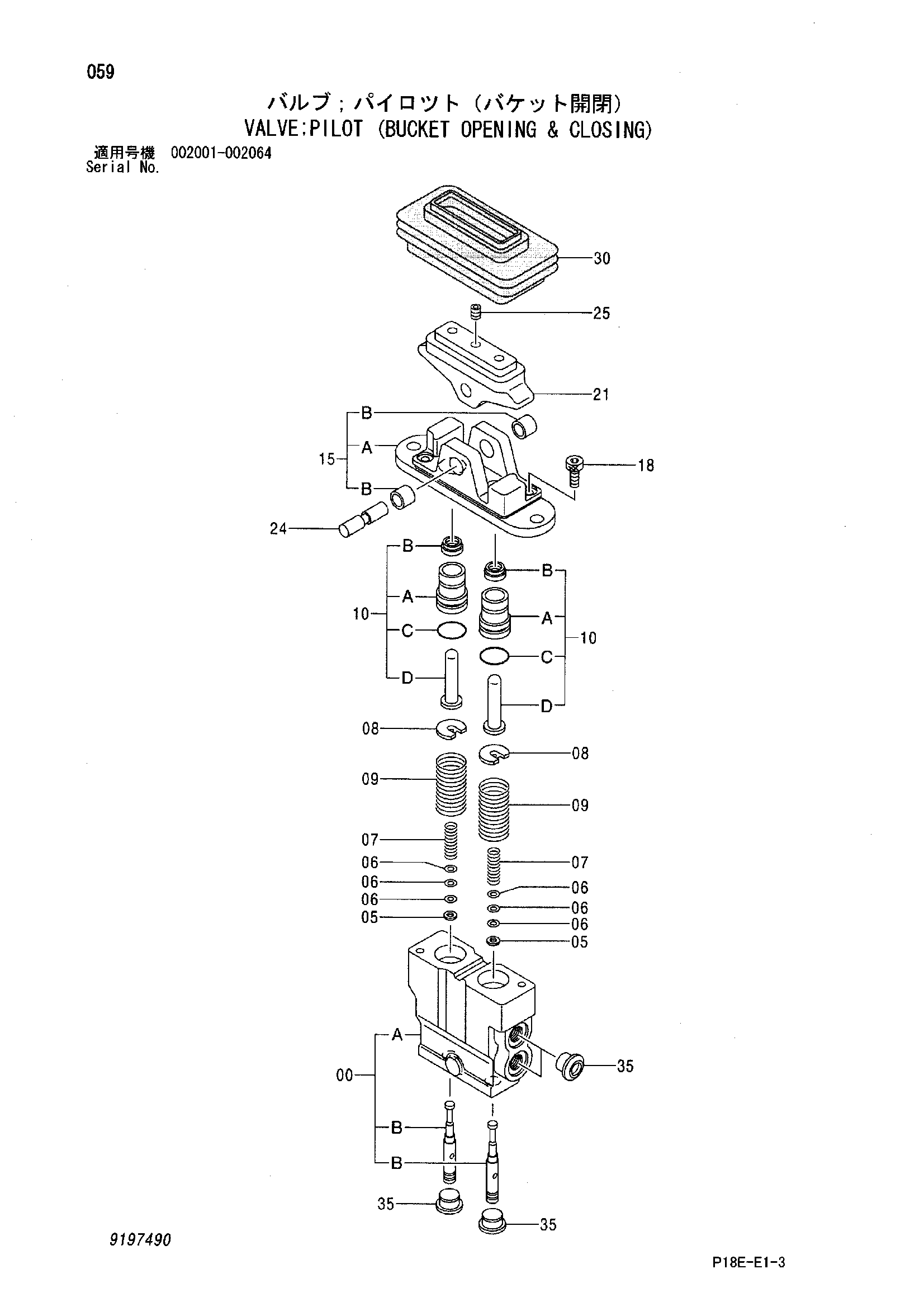

Заводская схема «Пилотный клапан (ковш опенинг и клосинг)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9197490 | Пилотный клапан | 1 | |
| 00 | 8083133 | Корпус | 1 |
| 05 | 4319299 | Проставка | 2 |
| 06 | 4203411 | Регулировочная шайба 0.1mm | 6 |
| 07 | 4448725 | Пружина сжатия | 2 |
| 08 | 4364970 | Направляющая пружины | 2 |
| 09 | 4448724 | Пружина сжатия | 2 |
| 10 | 9151724 | Пусхер в сборе | 2 |
| 10A | 3065877 | Втулка | 1 |
| 10B | 984338 | Уплотнительное кольцо | 1 |
| 10C | 3072517 | Толкатель | 1 |
| 10D | 4447050 | Масляное уплотнение | 1 |
| 15 | 9204217 | Держатель | 1 |
| 15A | 2045877 | Держатель | 1 |
| 15B | 4449869 | Втулка | 2 |
| 18 | J780825 | Болт с внутренним шестигранником | 2 |
| 21 | 3091016 | Кулачок | 1 |
| 24 | 4449421 | Палец | 1 |
| 25 | 4234382 | Установочный винт | 1 |
| 30 | 2046203 | Защитный чехол | 1 |
| 35 | 4365332 | Колпачок резиновый | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
