Воздуховод — HITACHI EX1200-5C

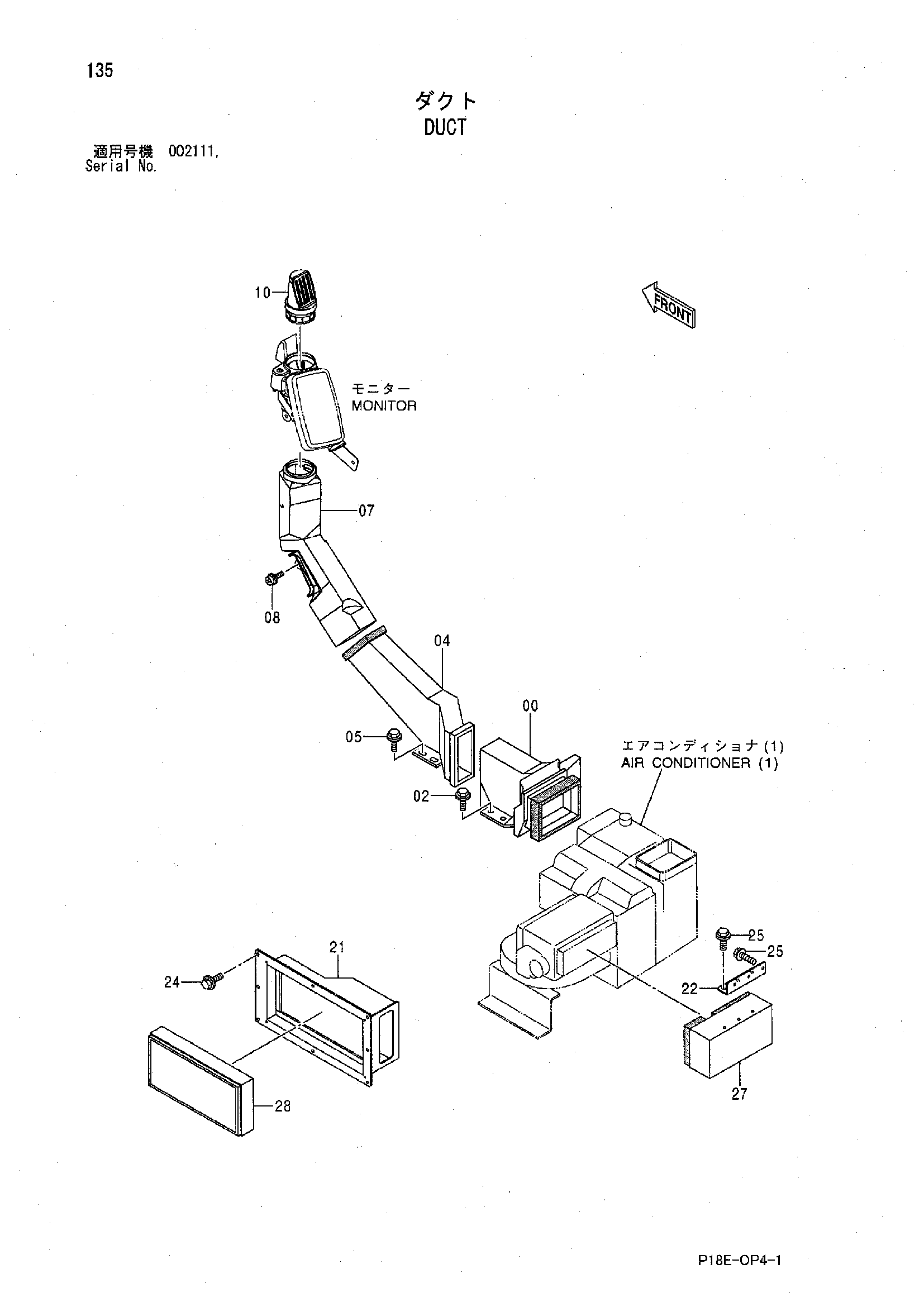

Заводская схема «Воздуховод» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440350 | Воздуховод | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 7038848 | Воздуховод | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4426159 | Воздуховод | 1 |
| 08 | J460616 | Винт с шайбой | 2 |
| 10 | 4449068 | Воздуховод | 1 |
| 21 | 6021204 | Корпус фильтр | 1 |
| 22 | 4486551 | Кронштейн | 1 |
| 24 | J260820 | Болт с шайбой | 8 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J281025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 6021460 | Воздуховод | 1 |
| 28 | 4206637 | Фильтр воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
