Электрооборудование (3) — HITACHI EX1200-5C

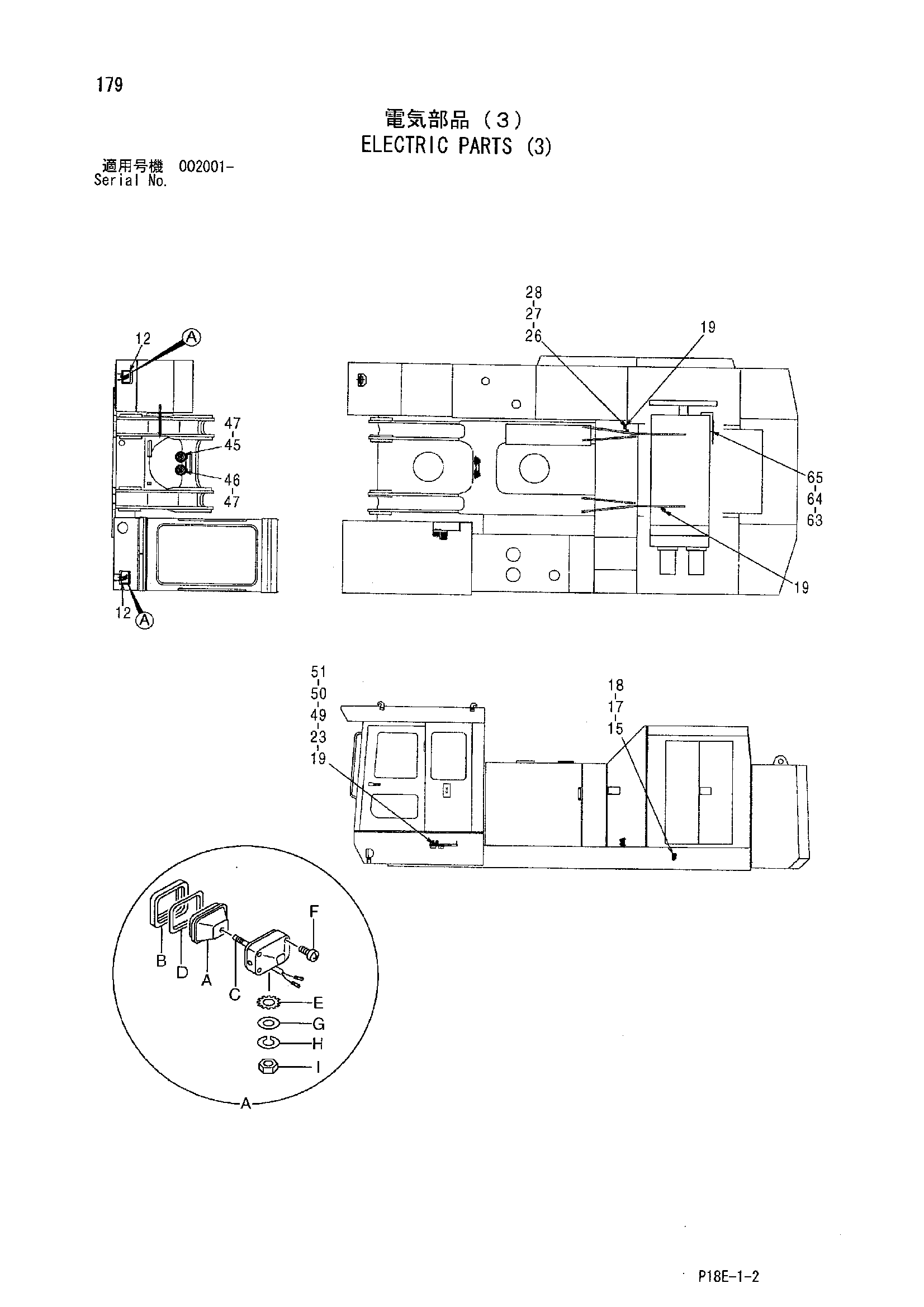

Заводская схема «Электрооборудование (3)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4336570 | Фара | 2 |
| 12A | 4326801 | Ленс блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 1 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 15 | 4372655 | Кронштейн | 1 |
| 17 | J901016 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | J460316 | Винт с шайбой | 19 |
| 23 | 4297280 | Кронштейн | 1 |
| 26 | 3090229 | Кронштейн | 1 |
| 27 | J901020 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 45 | 4449757 | Звуковой сигнал | 1 |
| 46 | 4449758 | Звуковой сигнал | 1 |
| 47 | J010825 | Болт с шайбой | 4 |
| 47 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 47 | J260825 замена: A590108 | Болт с шайбой | 4 |
| 49 | J900612 | Болт | 2 |
| 50 | A590906 | Пружинная шайба | 2 |
| 51 | A590106 | Плоская шайба | 2 |
| 63 | 9757285 | Кронштейн | 1 |
| 64 | J901020 | Болт | 2 |
| 65 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
