Высокая кабина детали (3) — HITACHI EX1200-5C

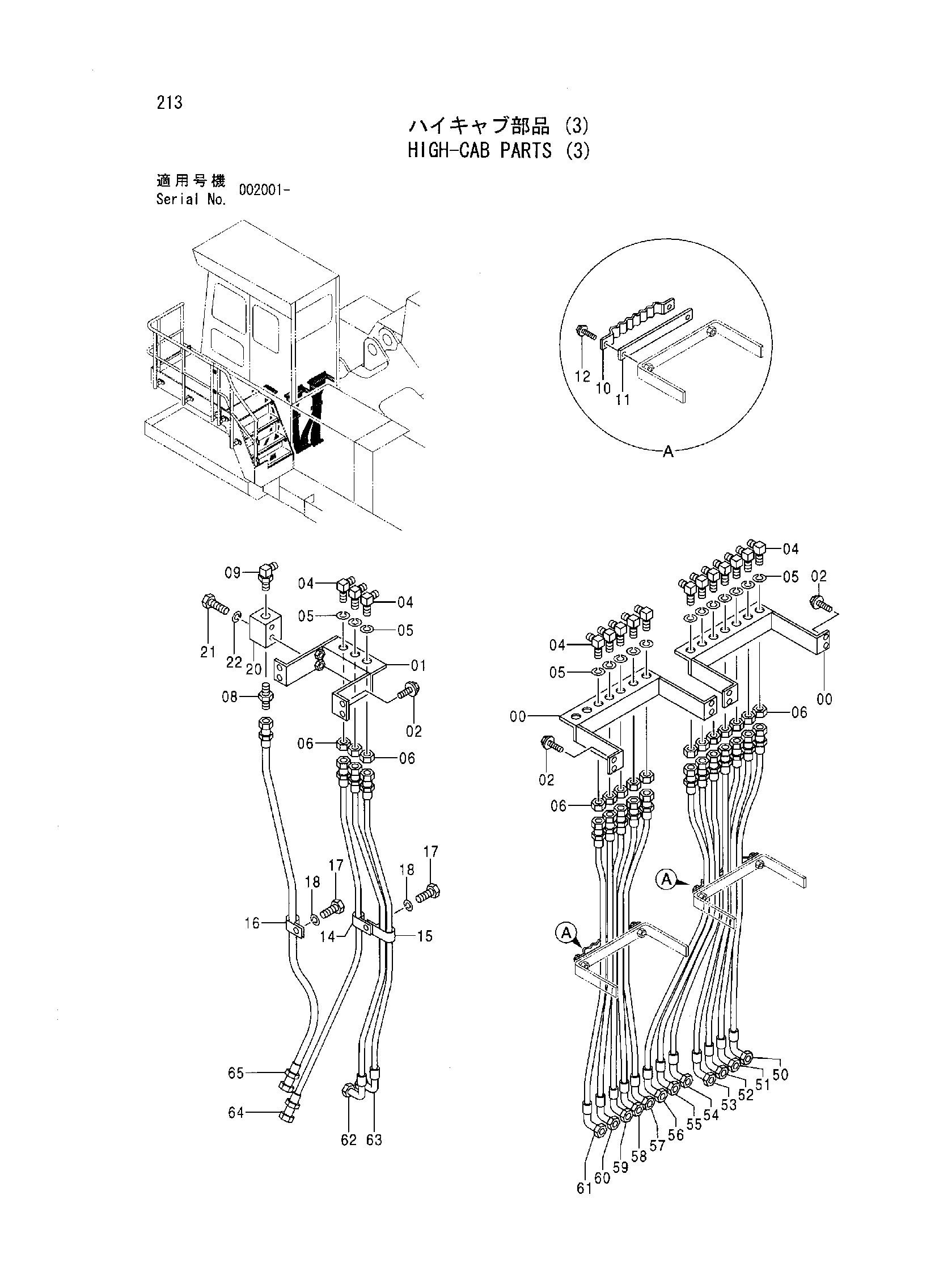

Заводская схема «Высокая кабина детали (3)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084162 | Панель тоукх | 2 |
| 01 | 8084204 | Панель тоукх | 1 |
| 02 | J021025 | Болт с шайбой | 12 |
| 04 | 4285863 | Угловой штуцер | 17 |
| 05 | A590914 | Пружинная шайба | 17 |
| 06 | 4202531 | Гайка | 17 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 9727639 | Хомут шланга | 2 |
| 11 | 9727637 | Пластина | 2 |
| 12 | J021035 | Болт с шайбой | 4 |
| 14 | 4190262 | Зажим | 1 |
| 15 | 4190282 | Зажим | 1 |
| 16 | 4190263 | Зажим | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 4454644 | Блок | 1 |
| 21 | J900880 | Болт | 2 |
| 22 | A590908 | Пружинная шайба | 2 |
| 50 | 4454990 | Шланг (H1) | 1 |
| 51 | 4454991 | Шланг (H2) | 1 |
| 52 | 4454993 | Шланг (H3) | 1 |
| 53 | 4454282 | Шланг (H4) | 1 |
| 54 | 4454284 | Шланг (H5) | 1 |
| 55 | 4454994 | Шланг (H6) | 1 |
| 56 | 4454995 | Шланг (H7) | 1 |
| 57 | 4454996 | Шланг (H8) | 1 |
| 58 | 4454997 | Шланг (H9) | 1 |
| 59 | 4454998 | Шланг (H10) | 1 |
| 60 | 4454999 | Шланг (H11) | 1 |
| 61 | 4455000 | Шланг (H12) | 1 |
| 62 | 4455003 | Шланг (H15) | 1 |
| 63 | 4455004 | Шланг (H16) | 1 |
| 64 | 4455008 | Шланг (H17) | 1 |
| 65 | 4455036 | Шланг (H18) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
