Клапан мекханисм и коромысло крышка — HITACHI EX1200-5C

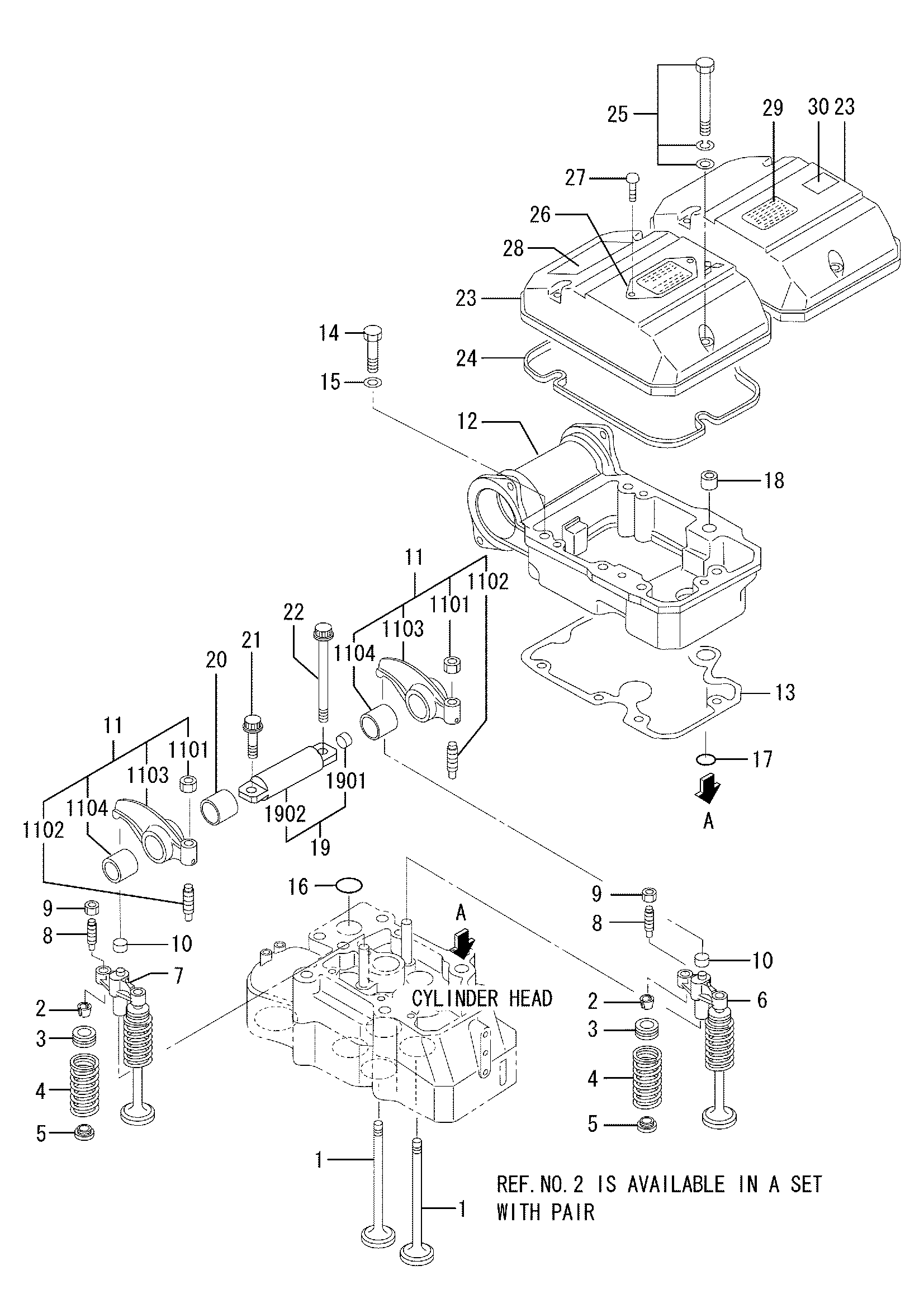

Заводская схема «Клапан мекханисм и коромысло крышка» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3750430200	Клапан	24
2	H3250400400	Коттер	48
3	H3750400300	Ротатор	24
4	H3750410400	Пружина, клапан	24
5	H3350410300	Уплотнение, клапан стем	24
6	H3750413100	Бридге, выпускной	6
6	H3750423100	Бридге, выпускной	6
6	H3750403400	Бридге, выпускной	6
7	H3750413200	Бридге, впускной	6
7	H3750403500	Бридге, впускной	6
8	H3710413300	Винт, регулировочный	12
9	HF230510000	Гайка	12
10	H3000424302	Колпачок	12
11	H3750422012	Коромысло в сборе, EXH	12
11	H3750405010	Коромысло в сборе, EXH	12
11-01	HF230512000	Гайка, блокировка	12
11-02	H3710402800	Винт, регулировочный	12
11-04	H3750432500	Втулка, коромысло	12
11-04	H3750405200	Втулка, коромысло	12
12	H3750441100	Корпус, коромысло	6
12	H3750451100	Корпус, коромысло	6
13	H3750421200	Манжета, коромысло корпус	6
13	H3750431200	Манжета, коромысло корпус	6
14	HF103512085	Болт	30
15	H3752507900	Шайба	30
15	H3752507901	Шайба	30
16	H3750402300	Уплотнительное кольцо	6
17	H0550710200	Уплотнительное кольцо	6
18	H3750101501	Палец, довел	6
19	H3750444010	Вал в сборе, коромысло	6
19	H3750454010	Вал в сборе, коромысло	6
19	H3750405030	Вал в сборе, коромысло	6
19-01	H0482621000	Колпачок, сеалинг	6
20	H3750404201	Проставка	6
21	HMH000854	Болт, фланец	6
22	H3750414600	Болт, фланец	6
23	H3750426100	Крышка, коромысло	6
24	H3750411900	Уплотнительное кольцо, коромысло крышка	6
25	HF182510065	Болт, W/шайба	18
27	H0066504048	Ривет, винт	4
28	H3259300300	Пластина, предупреждение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
