Гидролинии рабочего оборудования (стрела): 3 — HITACHI EX1200-5C

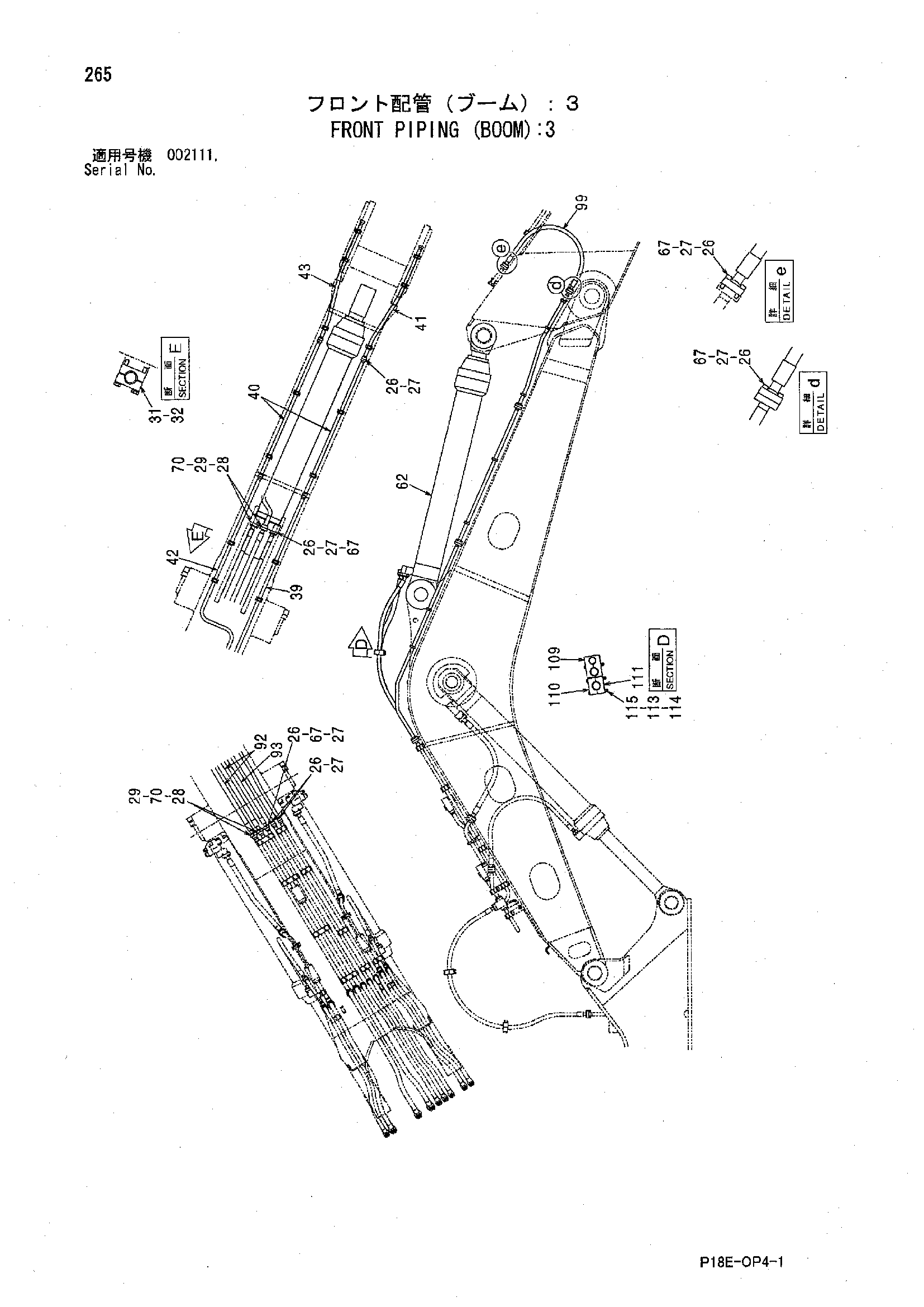

Заводская схема «Гидролинии рабочего оборудования (стрела): 3» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 26 | 4508805 | Уплотнительное кольцо | 12 |
| 27 | M341445 | Болт с внутренним шестигранником | 48 |
| 28 | 4510169 | Уплотнительное кольцо | 4 |
| 29 | M341650 | Болт с внутренним шестигранником | 16 |
| 31 | 4334364 | Хомут трубки | 28 |
| 32 | J271285 | Болт с шайбой | 28 |
| 32A | J901285 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 39 | 8103223 | Трубка | 1 |
| 40 | 8048396 | Трубка | 2 |
| 41 | 8103226 | Трубка | 1 |
| 42 | 8103224 | Трубка | 1 |
| 43 | 8103225 | Трубка | 1 |
| 62 | 4631821 | Гидроцилиндр рукояти | 1 |
| 67 | 4089703 | Разъёмный фланец | 12 |
| 70 | 4075854 | Разъёмный фланец | 8 |
| 92 | 4648297 | Шланг | 2 |
| 93 | 4648298 | Шланг | 1 |
| 99 | 4648295 | Шланг | 2 |
| 109 | 4603533 | Хомут | 2 |
| 110 | 4603531 | Хомут | 2 |
| 111 | 4629666 | Опора | 1 |
| 113 | J950012 | Гайка | 8 |
| 114 | A590112 | Плоская шайба | 4 |
| 115 | J901210 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
