Расширительный бачок — HITACHI EX1200-5C

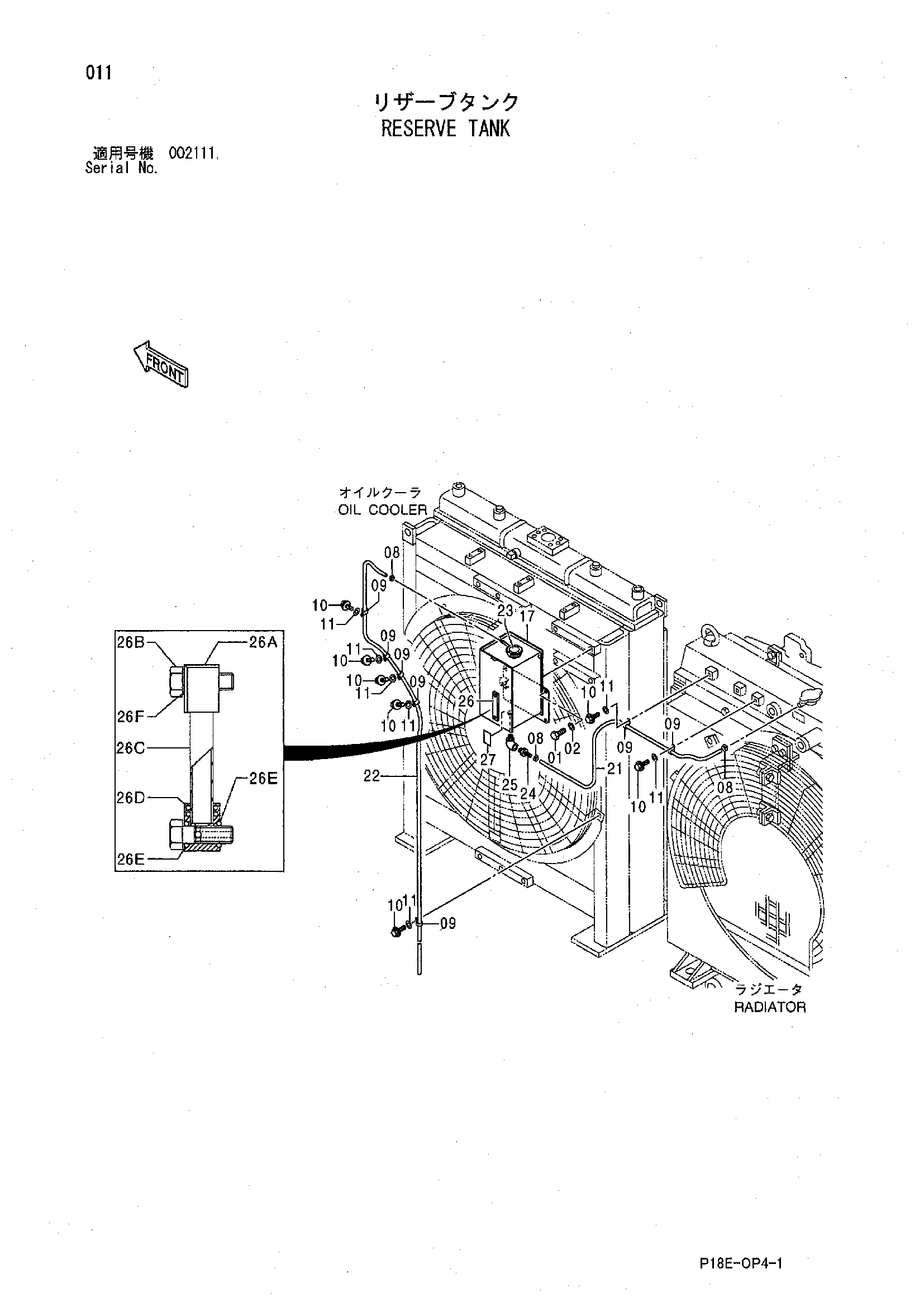

Заводская схема «Расширительный бачок» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901225 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 08 | 4508575 | Хомут шланга | 3 |
| 09 | 4190272 | Зажим | 7 |
| 10 | J271020 | Болт с шайбой | 7 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A590110 | Плоская шайба | 7 |
| 17 | 7043292 | Бак воды | 1 |
| 21 | 4353970 | Водяной шланг | 1 |
| 22 | 4487107 | Водяной шланг | 1 |
| 23 | 4469480 | Колпачок | 1 |
| 24 | 4130659 | Адаптер | 1 |
| 25 | 94-0630 | Угловой штуцер | 1 |
| 26 | 4481331 | Указатель уровня | 1 |
| 26A | 4607739 | Корпус | 2 |
| 26B | 4607740 | Болт | 2 |
| 26C | 4607741 | Трубка | 1 |
| 26D | 4607743 | Уплотнительное кольцо | 4 |
| 26E | 4607745 | Уплотнительное кольцо | 4 |
| 26F | 4607746 | Пружинная шайба | 2 |
| 27 | 4376634 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
