Обратные трубопроводы (4) — HITACHI EX1200-5C

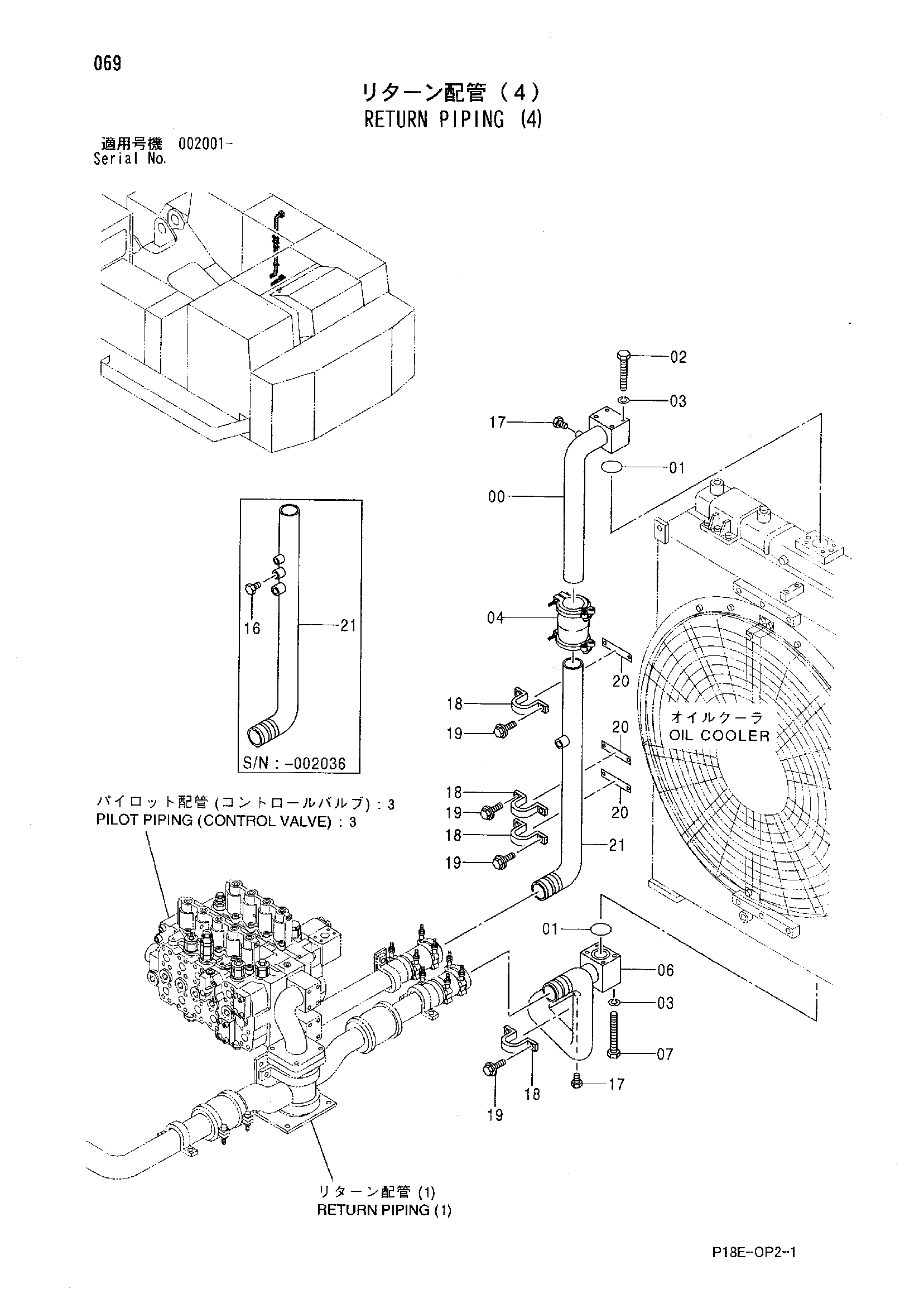

Заводская схема «Обратные трубопроводы (4)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080777 | Трубка | 1 |
| 01 | A810075 | Уплотнительное кольцо | 2 |
| 02 | J901404 | Болт | 4 |
| 03 | A590914 | Пружинная шайба | 8 |
| 04 | 4071215 | Муфта | 1 |
| 06 | 7038752 | Трубка | 1 |
| 07 | J901408 | Болт | 4 |
| 16 | 4174541 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4000909 | Хомут трубки | 4 |
| 19 | J011030 | Болт с шайбой | 8 |
| 19 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 20 | 4611295 | Регулировочная шайба 0.4mm | 3 |
| 21 | 8083264 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
