Крышка двигателя (2) — HITACHI EX1200-5C

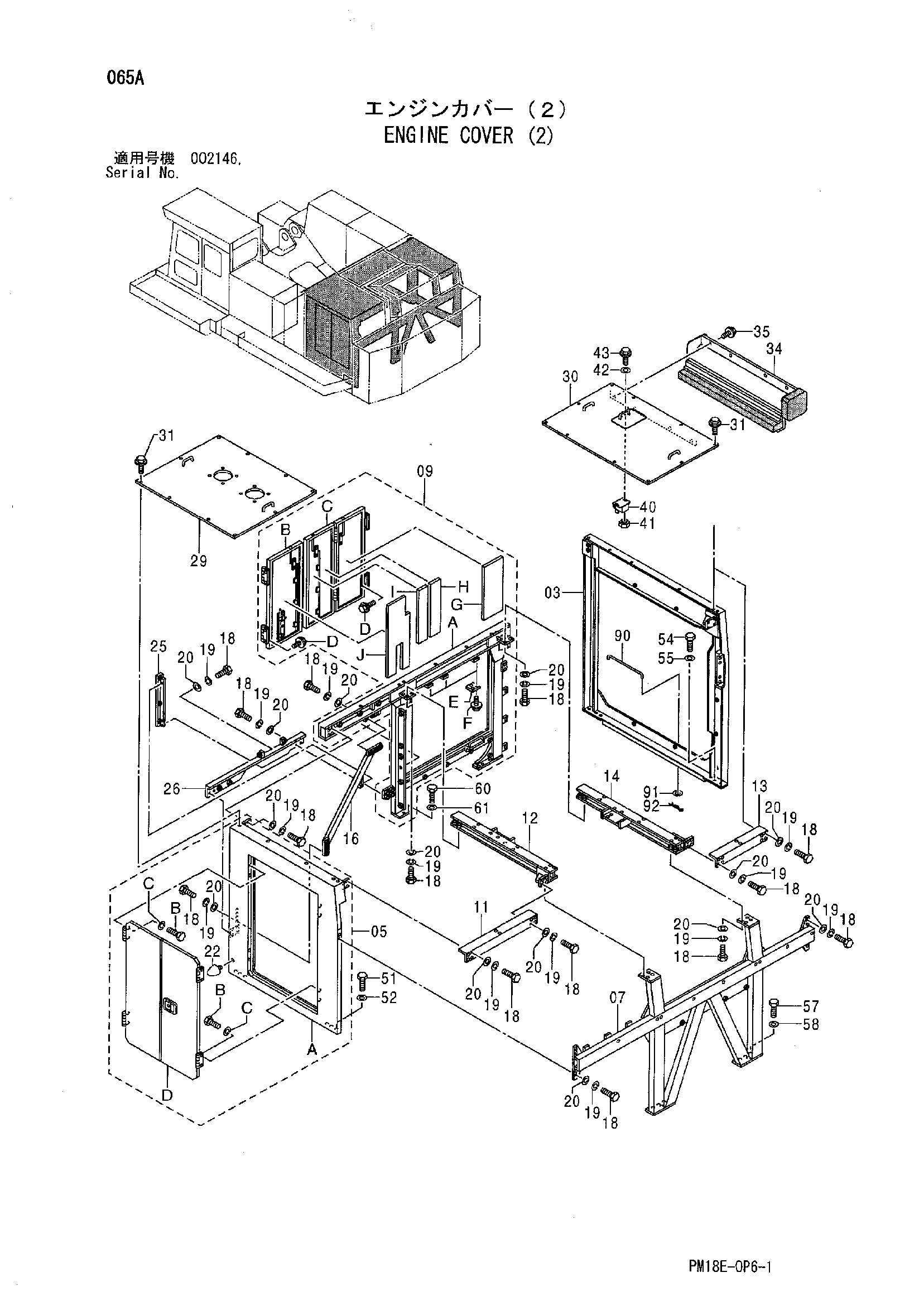

Заводская схема «Крышка двигателя (2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4614975	Крышка	1
05	4654788	Крышка левый в сборе	1
05A	5010899	Крышка левый	1
05B	J900820	Болт	8
05C	A590908	Пружинная шайба	8
05D	7041148	Дверь	1
07	6021458	Опора	1
09	4657083	Панель в сборе	1
09A	6021447	Панель	1
09D	J260825	Болт с шайбой	8
09D1	J900825	Болт	1
09D2	A590108	Плоская шайба	1
09E	4421324	Пластина	3
09F	J260830	Болт с шайбой	6
09F1	J900830	Болт	1
09F2	A590108	Плоская шайба	1
09G	4618592	Резиновая прокладка	1
09H	4618594	Резиновая прокладка	1
09I	4618595	Резиновая прокладка	1
09J	4618596	Резиновая прокладка	1
11	8081036	Балка	1
12	7038885	Балка	1
13	8081038	Балка	1
14	7043964	Балка	1
16	7045046	Стойка	1
18	J921435	Болт	62
19	A590914	Пружинная шайба	62
20	A590114	Плоская шайба	62
22	4204586	Ограничитель	1
25	8093652	Стойка	1
26	8093590	Балка	1
29	4657084	Крышка	1
30	4657307	Крышка	1
31	J281235	Болт с шайбой	17
31A	J901235	Болт	1
31B	4249324	Шайба	1
34	4614980	Крышка	1
35	J281025	Болт с шайбой	4
35A	J901025	Болт	1
35B	4486055	Шайба	1
40	4372725	Ограничитель	1
41	M500403	Гайка	2
42	A590104	Плоская шайба	2
43	J460410	Винт с шайбой	2
51	J921640	Болт	6
52	4087197	Шайба	6
54	J921640	Болт	5
55	4087197	Шайба	5
57	J921640	Болт	8
58	4087197	Шайба	8
60	J921640	Болт	6
61	4087197	Шайба	6
90	4615474	Стойка	1
91	A590112	Плоская шайба	1
92	4022699	Стопорный палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
