Киркулатион крышка — HITACHI EX1200-5C

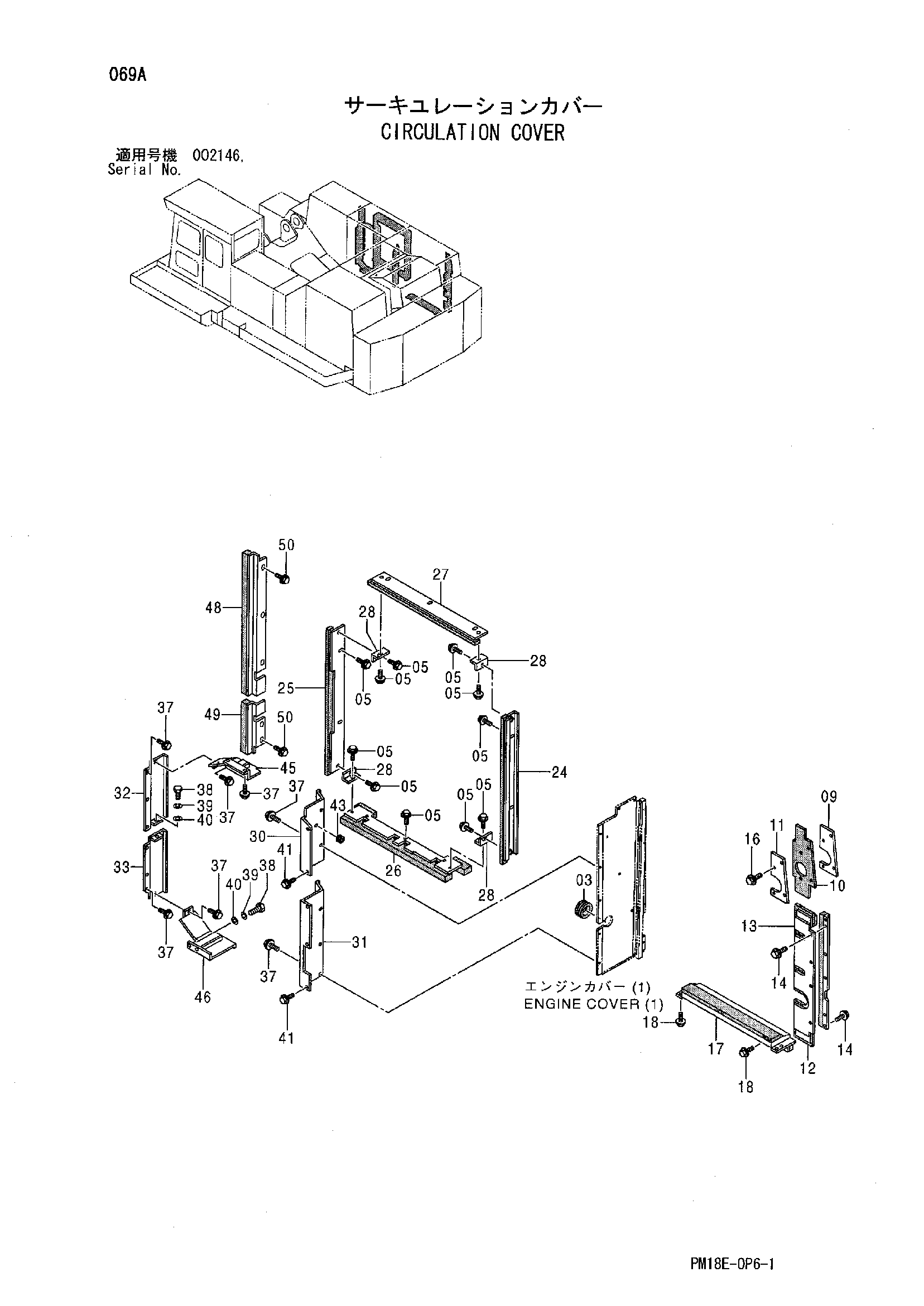

Заводская схема «Киркулатион крышка» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4084525 | Резиновая втулка | 1 |
| 05 | J281235 | Болт с шайбой | 18 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 09 | 4615049 | Крышка | 1 |
| 10 | 3090300 | Резиновая прокладка | 1 |
| 11 | 4615050 | Крышка | 1 |
| 12 | 9755365 | Кронштейн | 1 |
| 13 | 4615051 | Крышка | 1 |
| 14 | J281025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | J281030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | 4615052 | Крышка | 1 |
| 18 | J281225 | Болт с шайбой | 8 |
| 18A | J901225 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 24 | 4657090 | Крышка | 1 |
| 25 | 4657091 | Крышка | 1 |
| 26 | 4657092 | Крышка | 1 |
| 27 | 4615056 | Крышка | 1 |
| 28 | 4452128 | Угол | 4 |
| 30 | 4615057 | Крышка | 1 |
| 31 | 4615058 | Крышка | 1 |
| 32 | 4615059 | Крышка | 1 |
| 33 | 4615060 | Крышка | 1 |
| 37 | J281225 | Болт с шайбой | 15 |
| 37A | J901225 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | J901220 | Болт | 3 |
| 39 | A590912 | Пружинная шайба | 3 |
| 40 | 449490 | Шайба | 3 |
| 41 | J281230 | Болт с шайбой | 5 |
| 41A | J901230 | Болт | 1 |
| 41B | 4249324 | Шайба | 1 |
| 43 | 4207222 | Резиновая втулка | 1 |
| 45 | 4615061 | Крышка | 1 |
| 46 | 4615062 | Крышка | 1 |
| 48 | 4615063 | Крышка | 1 |
| 49 | 4615064 | Крышка | 1 |
| 50 | J281235 | Болт с шайбой | 5 |
| 50A | J901235 | Болт | 1 |
| 50B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
