Подающий насос — HITACHI EX1200-5C

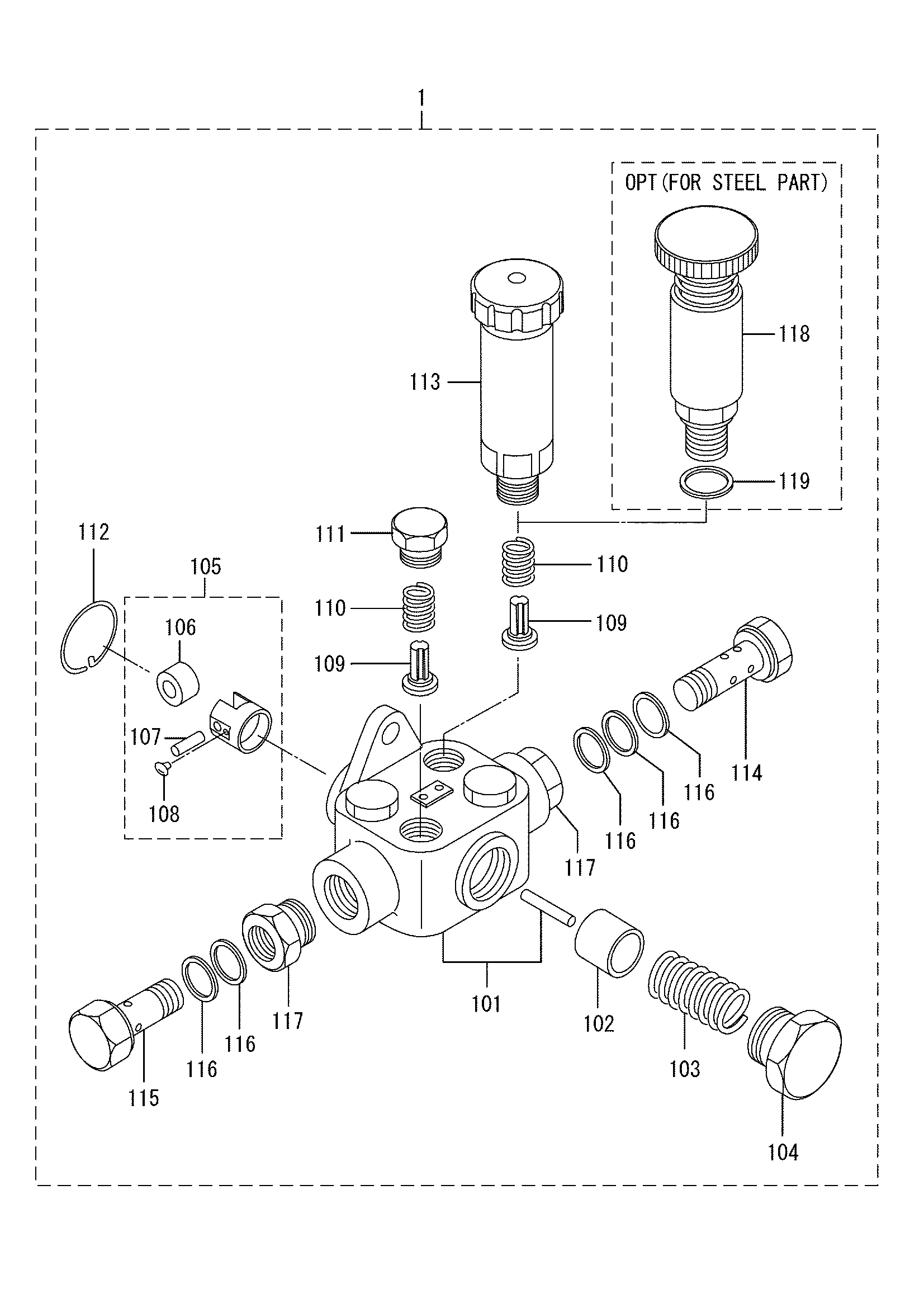

Заводская схема «Подающий насос» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H0424500120 | Насос, подающий | 1 |
| 1-01 | H1520021720 | Корпус | 1 |
| 1-02 | H1521001120 | Поршень | 1 |
| 1-03 | H1521040100 | Пружина, поршень | 1 |
| 1-04 | H1521050400 | Пробка | 1 |
| 1-05 | H1521111920 | Таппет в сборе | 1 |
| 1-06 | H1521120100 | Ролик | 1 |
| 1-07 | H1521130700 | Палец | 1 |
| 1-08 | H1521140400 | Направляющая | 2 |
| 1-09 | H1521150200 | Клапан | 4 |
| 1-10 | H1521160200 | Пружина | 4 |
| 1-11 | H1521170100 | Пробка | 3 |
| 1-12 | H1521210200 | Кольцо, стопорный | 1 |
| 1-13 | H1522005620 | Насос, приминг | 1 |
| 1-14 | H1523004020 | Болт, проушина | 1 |
| 1-15 | H0297314570 | Болт, проушина | 1 |
| 1-16 | H0594601401 | Шайба, сеалинг | 5 |
| 1-17 | H1523101300 | Адаптер | 2 |
| 1-18 | H1522001120 | Насос, приминг | 1 |
| 1-19 | H0293316030 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
