Гидролинии рабочего оборудования (стрела): 2 — HITACHI EX1200-5C

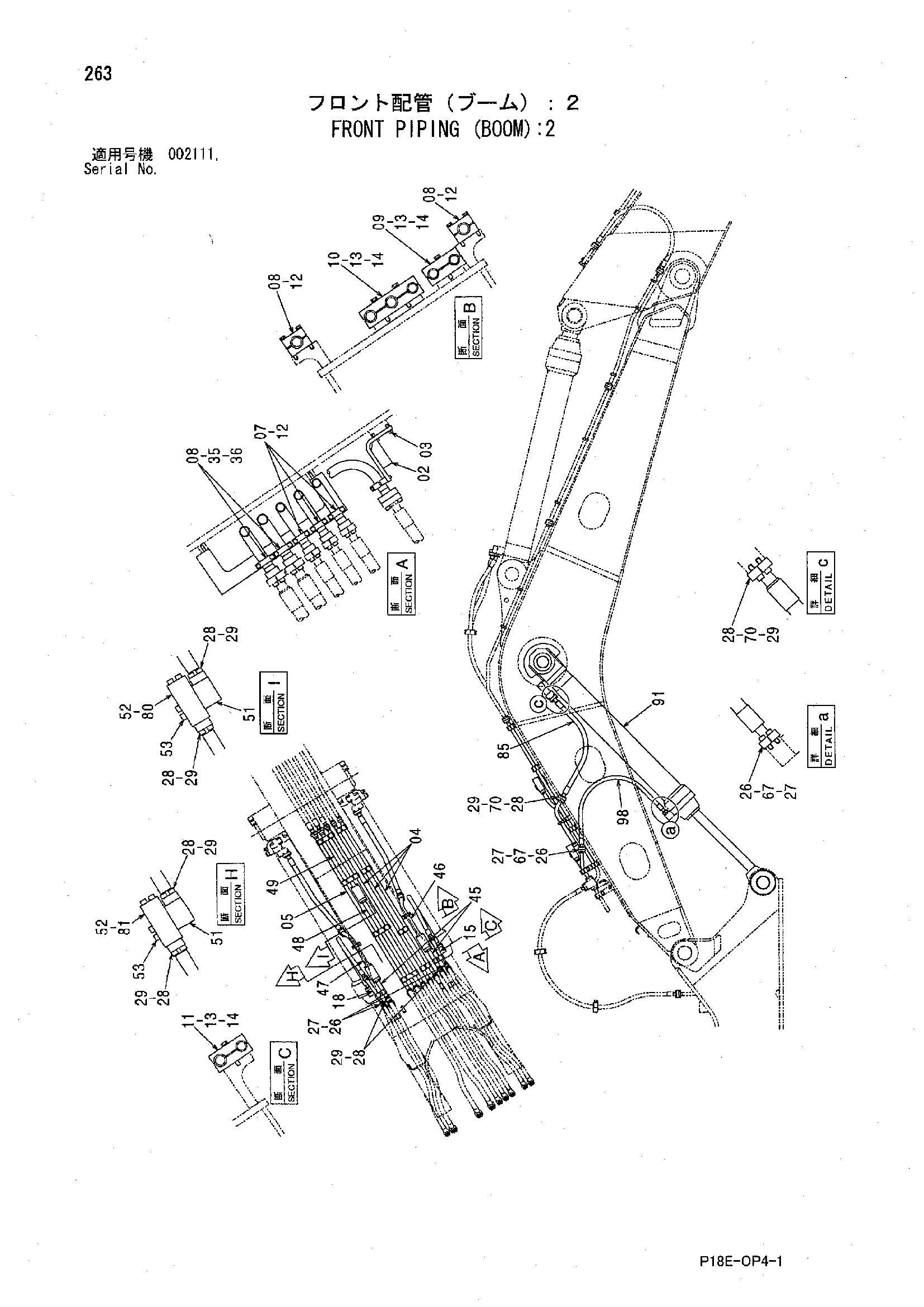

Заводская схема «Гидролинии рабочего оборудования (стрела): 2» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8048664 | Кронштейн | 1 |
| 03 | J271235 | Болт с шайбой | 4 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 8048387 | Трубка | 3 |
| 05 | 8048388 | Трубка | 1 |
| 07 | 4439523 | Хомут трубки | 6 |
| 08 | 4342723 | Хомут трубки | 8 |
| 10 | 4439522 | Хомут трубки | 8 |
| 11 | 4439521 | Хомут трубки | 4 |
| 12 | J271200 | Болт с шайбой | 10 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901400 | Болт | 28 |
| 14 | A590914 | Пружинная шайба | 28 |
| 15 | 8048389 | Трубка | 1 |
| 18 | 8048391 | Трубка | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 6 |
| 27 | M341445 | Болт с внутренним шестигранником | 24 |
| 28 | 4510169 | Уплотнительное кольцо | 12 |
| 29 | M341650 | Болт с внутренним шестигранником | 48 |
| 35 | J901200 | Болт | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 45 | 8103244 | Трубка | 2 |
| 46 | 8103245 | Трубка | 1 |
| 47 | 8103268 | Трубка | 1 |
| 48 | 8103270 | Трубка | 1 |
| 49 | 8103269 | Трубка | 1 |
| 51 | 4633505 | Блок | 3 |
| 52 | 4069900 | Уплотнительное кольцо | 3 |
| 53 | M341600 | Болт с внутренним шестигранником | 12 |
| 67 | 4089703 | Разъёмный фланец | 8 |
| 70 | 4075854 | Разъёмный фланец | 8 |
| 80 | 4644062 | Клапан словретурн | 1 |
| 81 | 4489235 | Клапан словретурн | 2 |
| 85 | 4647083 | Шланг | 2 |
| 91 | 4631820 | Гидроцилиндр стрелы | 2 |
| 98 | 4648301 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
