Киркулатион крышка — HITACHI EX1200-5C

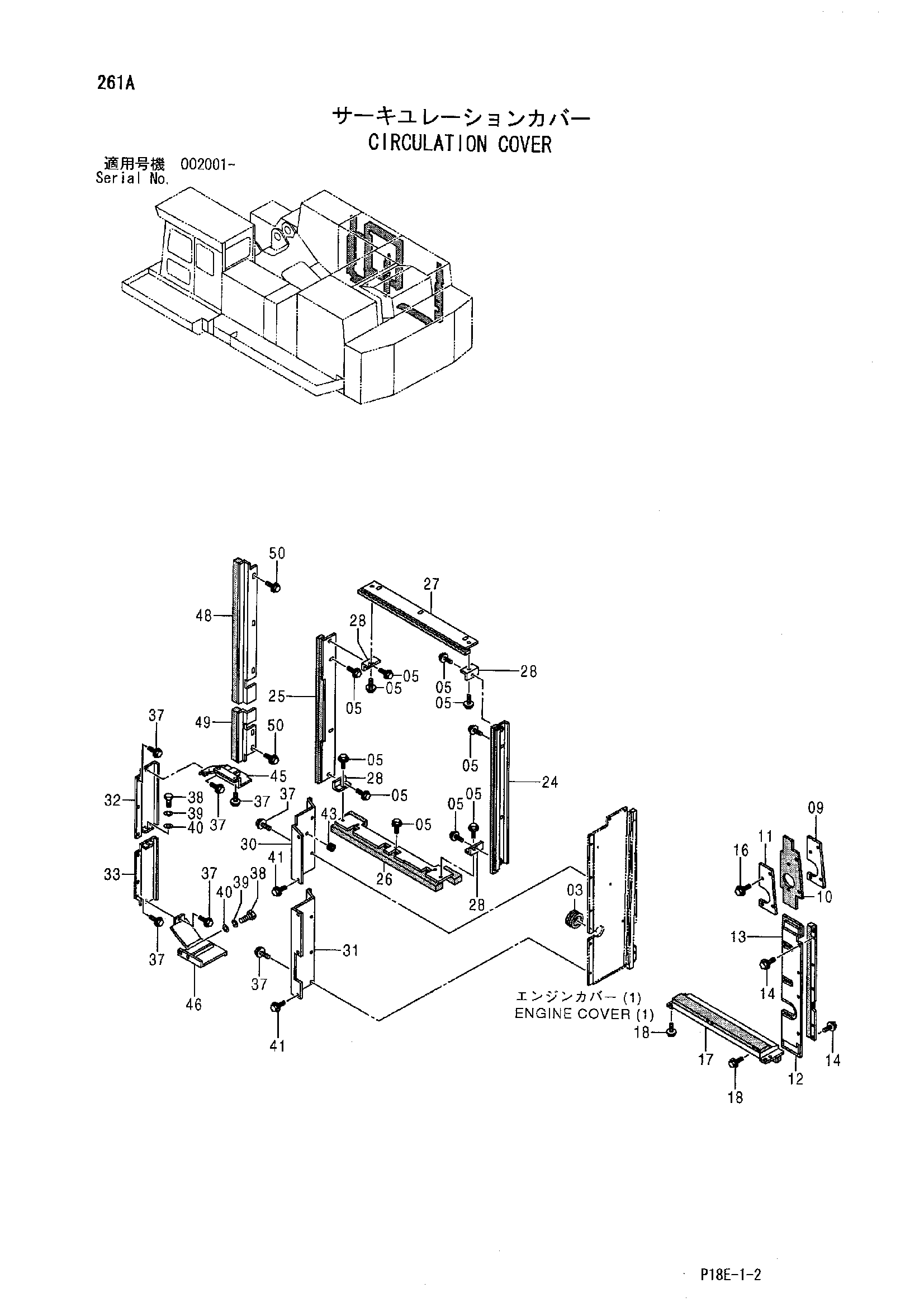

Заводская схема «Киркулатион крышка» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4084525	Резиновая втулка	1
05	J031235	Болт с шайбой	18
05	J281235 замена: J901235	Болт с шайбой	18
05	J281235 замена: 4249324	Болт с шайбой	18
09	8081352	Крышка	1
10	3090300	Резиновая прокладка	1
11	8081353	Крышка	1
12	9755365	Кронштейн	1
13	7039047	Крышка	1
14	J031025	Болт с шайбой	6
14	J281025 замена: J901025	Болт с шайбой	6
14	J281025 замена: 4486055	Болт с шайбой	6
16	J031030	Болт с шайбой	4
16	J281030 замена: J901030	Болт с шайбой	4
16	J281030 замена: 4486055	Болт с шайбой	4
17	8081348	Крышка	1
18	J031225	Болт с шайбой	8
18	J281225 замена: J901225	Болт с шайбой	8
18	J281225 замена: 4249324	Болт с шайбой	8
24	7045435	Крышка	1
25	7045434	Крышка	1
26	6022412	Крышка	1
27	7043821	Крышка	1
28	4452128	Угол	4
30	3092110	Крышка	1
31	3092111	Крышка	1
32	8084122	Крышка	1
33	8090974	Крышка	1
37	J031225	Болт с шайбой	15
37	J281225 замена: J901225	Болт с шайбой	15
37	J281225 замена: 4249324	Болт с шайбой	15
38	J901220	Болт	3
39	A590912	Пружинная шайба	3
40	449490	Шайба	3
41	J031230	Болт с шайбой	5
41	J281230 замена: J901230	Болт с шайбой	5
41	J281230 замена: 4249324	Болт с шайбой	5
43	4207222	Резиновая втулка	1
45	3098138	Крышка	1
46	3098193	Крышка	1
48	7045390	Крышка	1
49	8094331	Крышка	1
50	J031235	Болт с шайбой	5
50	J281235 замена: J901235	Болт с шайбой	5
50	J281235 замена: 4249324	Болт с шайбой	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
