Пилотные гидролинии (гидрораспределитель): 1 — HITACHI EX1200-5C

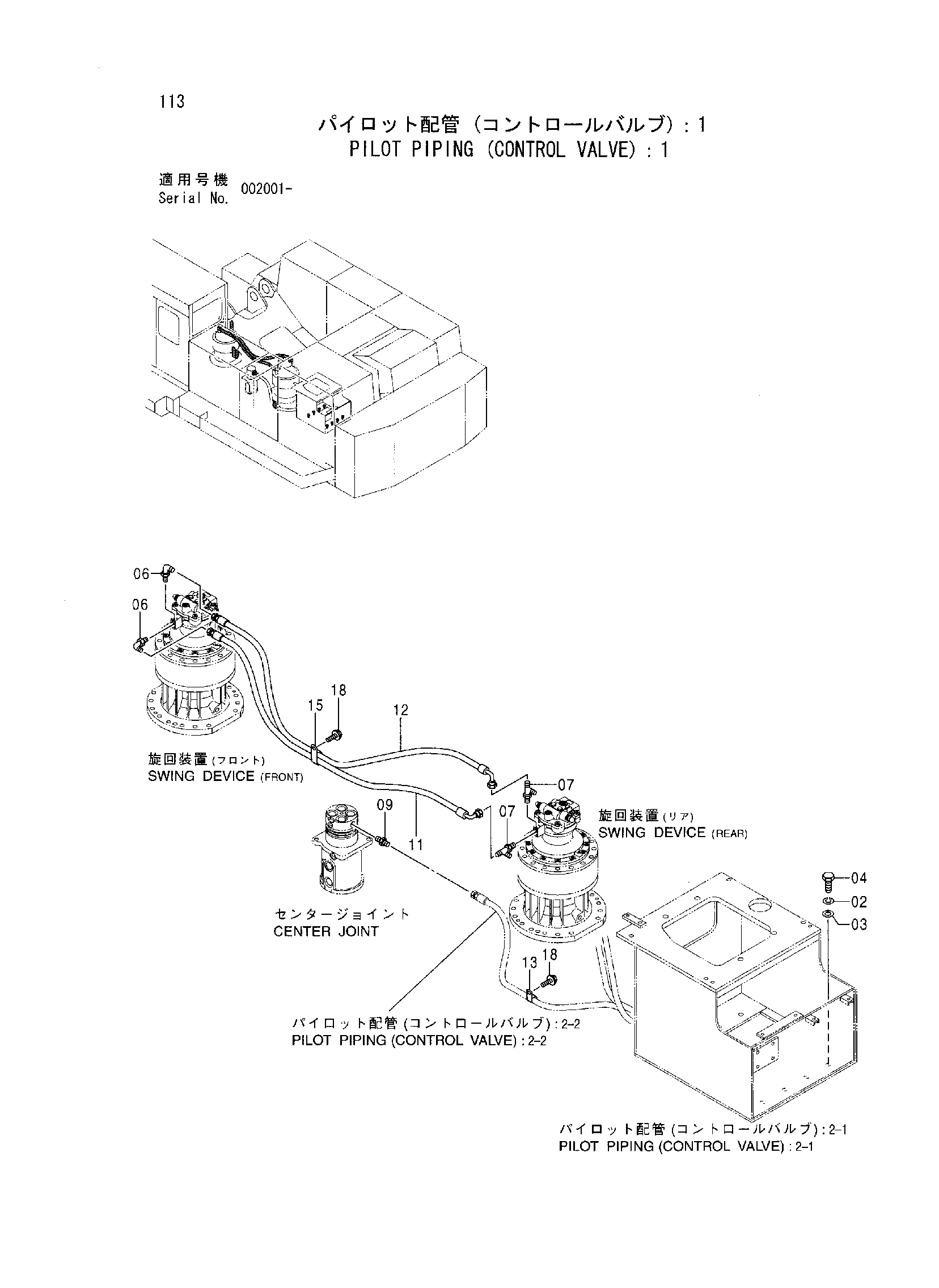

Заводская схема «Пилотные гидролинии (гидрораспределитель): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590916 | Пружинная шайба | 8 |
| 03 | 4087197 | Шайба | 8 |
| 04 | J931645 | Болт | 8 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852423 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4476805 | Шланг (PG2) | 1 |
| 12 | 4476807 | Шланг (SH2) | 1 |
| 13 | 4190275 | Зажим | 1 |
| 15 | 4208479 | Зажим | 1 |
| 18 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
