Крышка двигателя (2) — HITACHI EX1200-5C

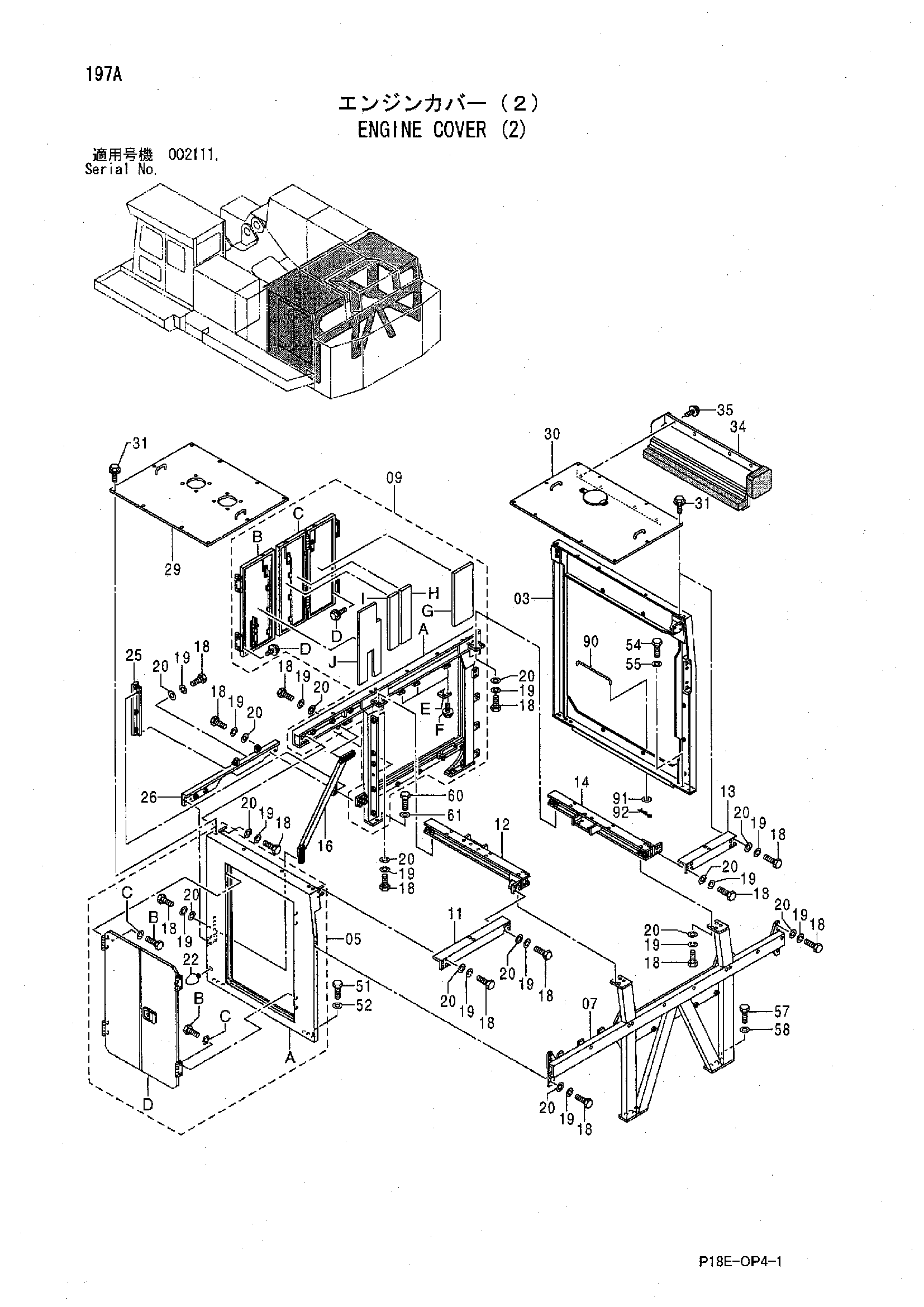

Заводская схема «Крышка двигателя (2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5008656 | Крышка | 1 |
| 05 | 9223512 | Крышка левый в сборе | 1 |
| 05A | 5008530 | Крышка левый | 1 |
| 05B | J900820 | Болт | 8 |
| 05C | A590908 | Пружинная шайба | 8 |
| 05D | 7041148 | Дверь | 1 |
| 07 | 6021458 | Опора | 1 |
| 09 | 9240728 | Панель в сборе | 1 |
| 09A | 6021447 | Панель | 1 |
| 09B | 9239504 | Дверь | 1 |
| 09C | 9239505 | Дверь | 1 |
| 09D | J260825 | Болт с шайбой | 8 |
| 09DA | J900825 | Болт | 1 |
| 09DB | A590108 | Плоская шайба | 1 |
| 09E | 4421324 | Пластина | 3 |
| 09F | J260830 | Болт с шайбой | 6 |
| 09FA | J900830 | Болт | 1 |
| 09FB | A590108 | Плоская шайба | 1 |
| 09G | 4620049 | Резиновая прокладка | 1 |
| 09H | 4620050 | Резиновая прокладка | 1 |
| 09I | 4620051 | Резиновая прокладка | 1 |
| 09J | 4620020 | Резиновая прокладка | 1 |
| 11 | 8081036 | Балка | 1 |
| 12 | 7038885 | Балка | 1 |
| 13 | 8081038 | Балка | 1 |
| 14 | 7043964 | Балка | 1 |
| 16 | 7045046 | Стойка | 1 |
| 18 | J921435 | Болт | 62 |
| 19 | A590914 | Пружинная шайба | 62 |
| 20 | A590114 | Плоская шайба | 62 |
| 22 | 4204586 | Ограничитель | 1 |
| 25 | 8093652 | Стойка | 1 |
| 26 | 8095452 | Балка | 1 |
| 29 | 7046544 | Крышка | 1 |
| 30 | 7043787 | Крышка | 1 |
| 31 | J281235 | Болт с шайбой | 17 |
| 31A | J901235 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 34 | 8090943 | Крышка | 1 |
| 35 | J281025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 51 | J921640 | Болт | 6 |
| 52 | 4087197 | Шайба | 6 |
| 54 | J921640 | Болт | 5 |
| 55 | 4087197 | Шайба | 5 |
| 57 | J921640 | Болт | 8 |
| 58 | 4087197 | Шайба | 8 |
| 60 | J921640 | Болт | 6 |
| 61 | 4087197 | Шайба | 6 |
| 90 | 4615474 | Стойка | 1 |
| 91 | A590112 | Плоская шайба | 1 |
| 92 | 4022699 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
