Масляный насос — HITACHI EX1200-5C

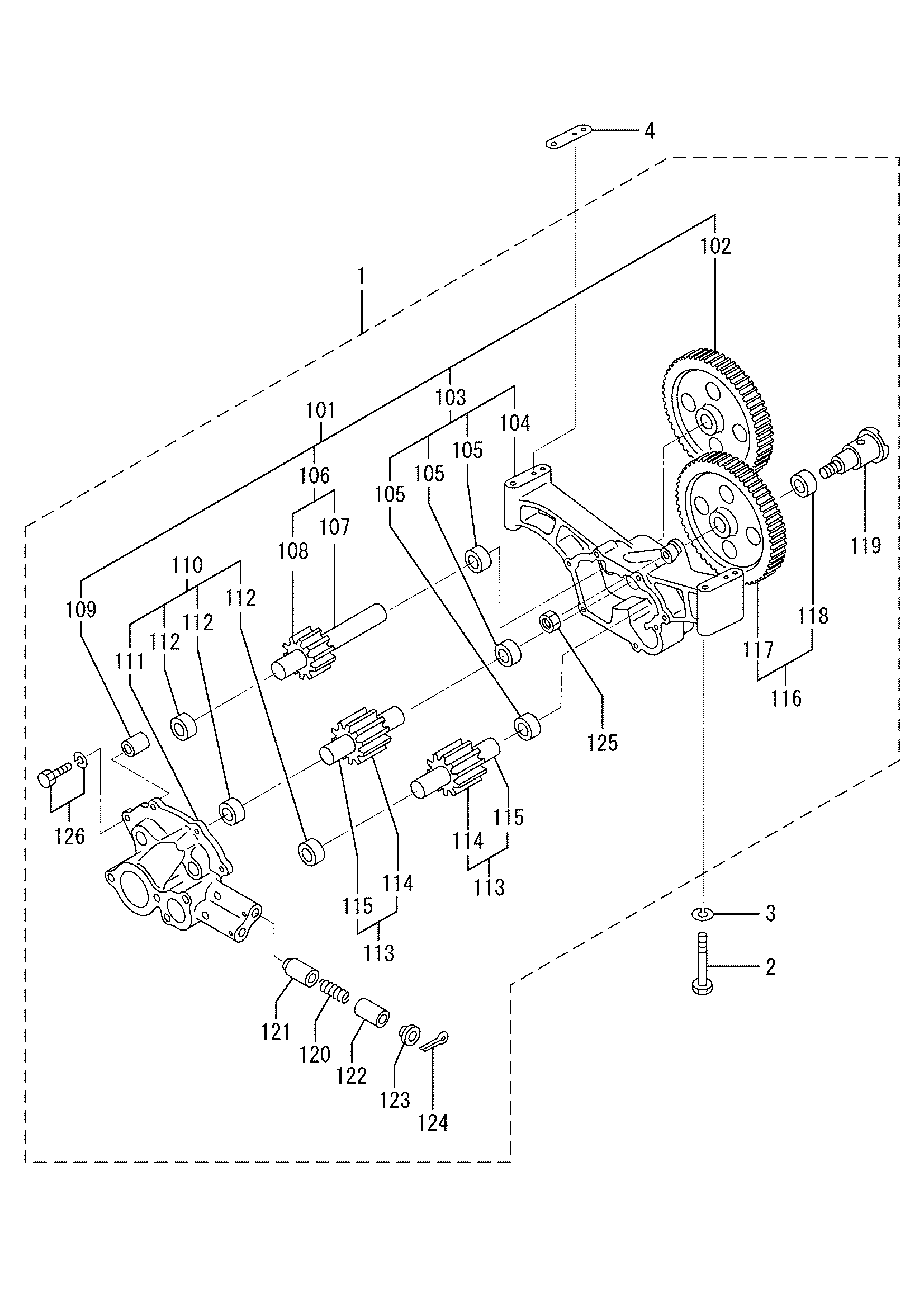

Заводская схема «Масляный насос» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3753560010 | Насос в сборе, масляный | 1 |
| 1 | H3753570010 | Насос в сборе, масляный | 1 |
| 1-01 | H3753569010 | Корпус и шестерня в сборе | 1 |
| 1-01 | H3753579010 | Корпус и шестерня в сборе | 1 |
| 1-10 | H3753522010 | Крышка в сборе | 1 |
| 1-10 | H3753552010 | Крышка в сборе | 1 |
| 1-10 | H3753562010 | Крышка в сборе | 1 |
| 1-13 | H3753567010 | Шестерня в сборе | 2 |
| 1-13 | H3753577010 | Шестерня в сборе | 2 |
| 1-16 | H3753554010 | Шестерня в сборе | 1 |
| 1-16 | H3753564010 | Шестерня в сборе | 1 |
| 1-19 | H3753550800 | Шпиндель | 1 |
| 1-19 | H3753560800 | Шпиндель | 1 |
| 1-20 | H35A3542100 | Пружина | 2 |
| 1-20 | H35A3552100 | Пружина | 2 |
| 1-21 | H35A3503200 | Клапан, защитный | 2 |
| 1-21 | H35A3513200 | Клапан, защитный | 2 |
| 1-22 | H35A3503300 | Ограничитель | 2 |
| 1-22 | H35A3513300 | Ограничитель | 2 |
| 1-23 | H35A3503400 | Сиденье, пружина | 2 |
| 1-23 | H35A3513400 | Сиденье, пружина | 2 |
| 1-24 | HMF472087 | Палец, разрезной | 2 |
| 1-25 | HMH004069 | Гайка, фланец | 1 |
| 1-26 | HF180510035 | Болт, W/шайба | 4 |
| 2 | HF103512100 | Болт | 4 |
| 3 | HF251512000 | Пружинная шайба | 4 |
| 4 | H3753501100 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
