Подогрев щиток [EU] — HITACHI EX1200-5C

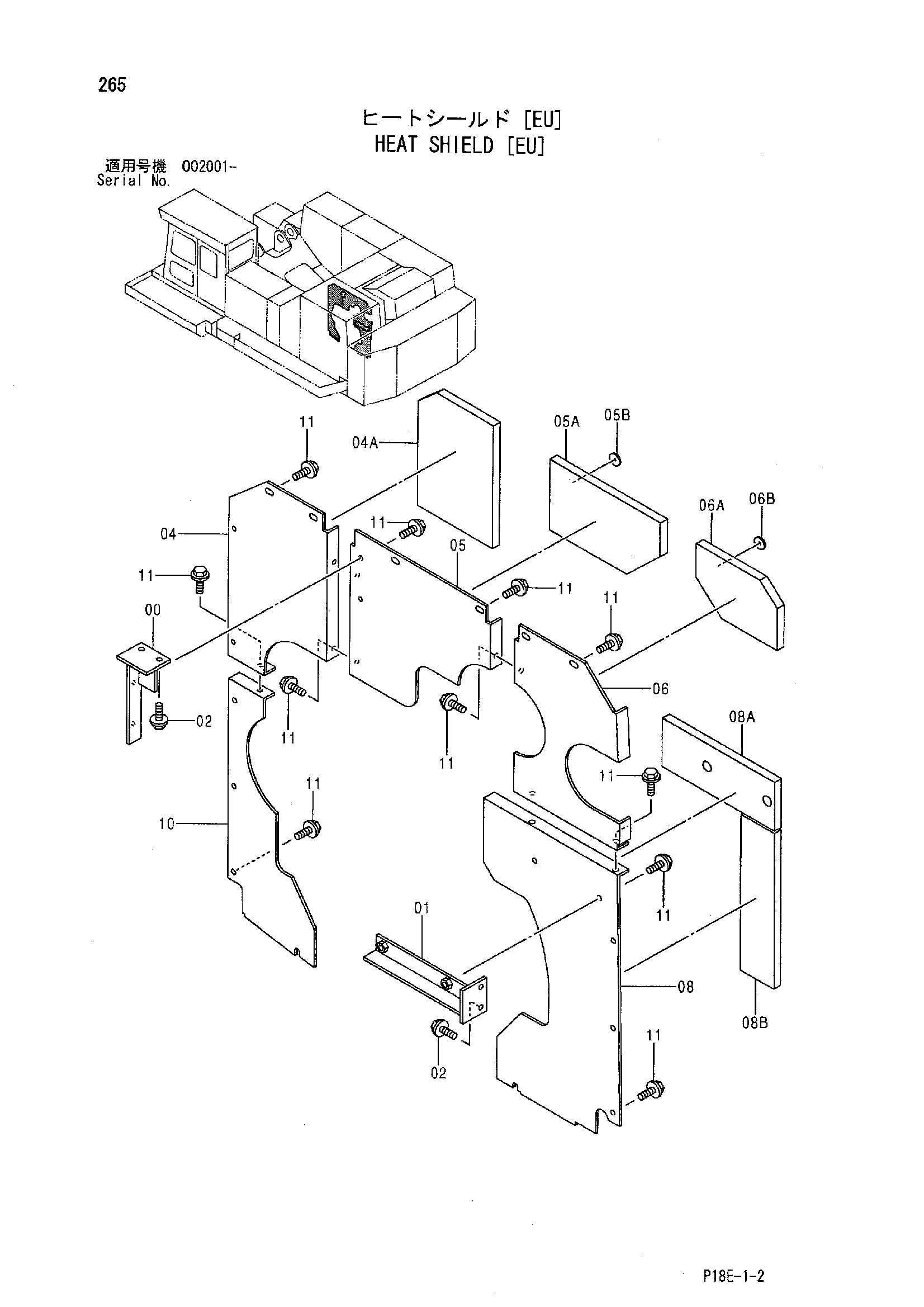

Заводская схема «Подогрев щиток [EU]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Подогрев щиток [EU] HITACHI EX1200-5C](/catalog-drawings/c2/c280c441-e645-442b-a9b5-3cfdd6bfeb81.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755352 | Кронштейн | 1 |
| 01 | 9755350 | Кронштейн | 1 |
| 02 | J021235 | Болт с шайбой | 4 |
| 02 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 02 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 04 | 8086091 | Крышка | 1 |
| 04A | 4464472 | Резиновая прокладка | 1 |
| 05 | 8086084 | Крышка | 1 |
| 05A | 4464470 | Стекловата | 1 |
| 05B | 4156886 | Шайба | 5 |
| 06 | 8094092 | Крышка | 1 |
| 06A | 4611735 | Стекловата | 1 |
| 06B | 4156886 | Шайба | 4 |
| 08 | 8086077 | Крышка | 1 |
| 08A | 4464468 | Резиновая прокладка | 1 |
| 08B | 4464467 | Резиновая прокладка | 1 |
| 10 | 8081337 | Крышка | 1 |
| 11 | J031230 | Болт с шайбой | 26 |
| 11 | J281230 замена: J901230 | Болт с шайбой | 26 |
| 11 | J281230 замена: 4249324 | Болт с шайбой | 26 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
