Гидролинии рабочего оборудования (3)(стд.боом) — HITACHI EX1200-5C

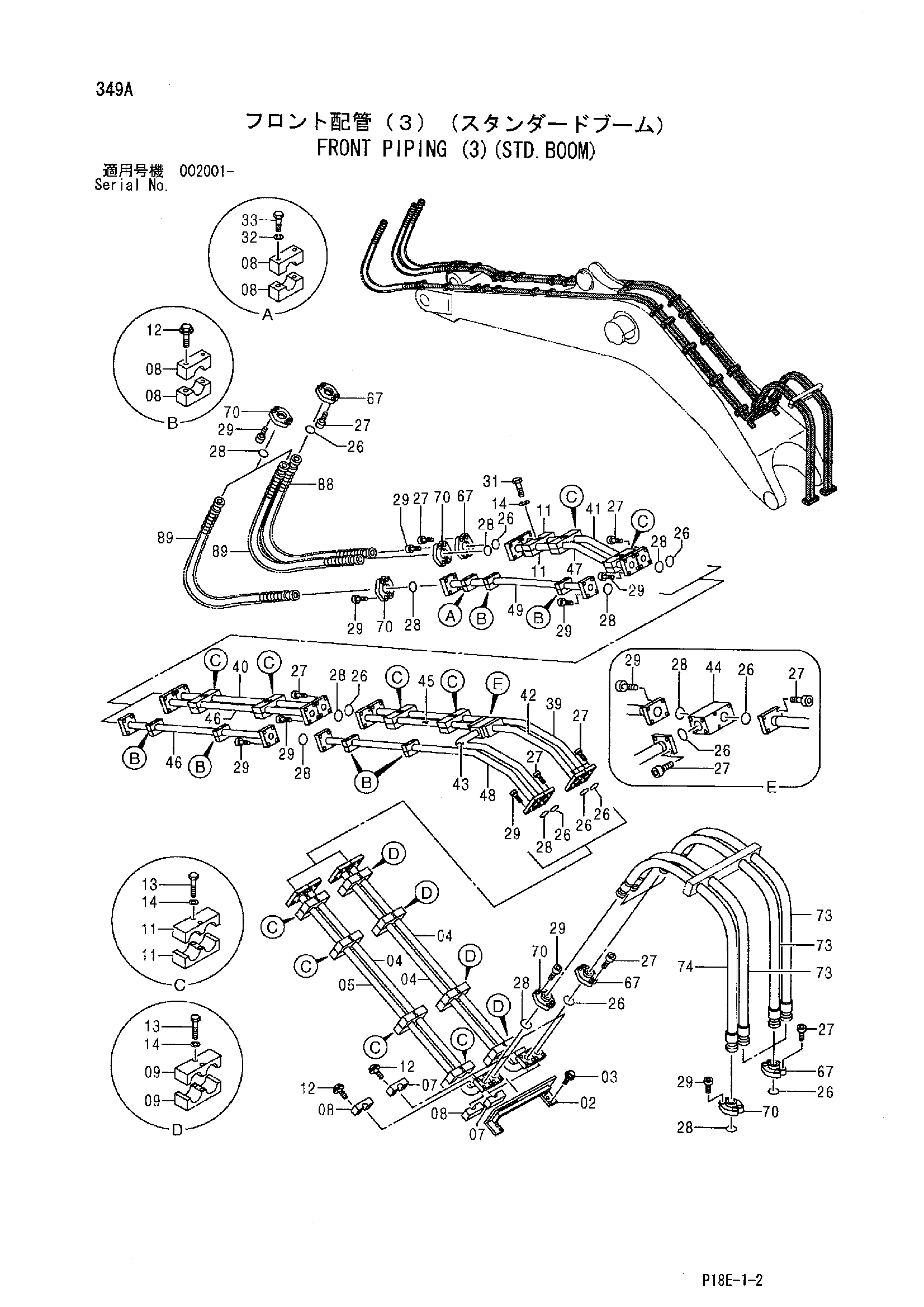

Заводская схема «Гидролинии рабочего оборудования (3)(стд.боом)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8048664 | Кронштейн | 1 |
| 03 | J011235 | Болт с шайбой | 4 |
| 03 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 03 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 04 | 8048387 | Трубка | 3 |
| 05 | 8048388 | Трубка | 1 |
| 07 | 4439523 | Хомут трубки | 6 |
| 08 | 4342723 | Хомут трубки | 16 |
| 09 | 4439520 | Хомут трубки | 8 |
| 11 | 4439521 | Хомут трубки | 22 |
| 12 | J011200 | Болт с шайбой | 20 |
| 12 | J271200 замена: J901200 | Болт с шайбой | 20 |
| 12 | J271200 замена: J222012 | Болт с шайбой | 20 |
| 13 | J901400 | Болт | 28 |
| 14 | A590914 | Пружинная шайба | 30 |
| 26 | 4508805 | Уплотнительное кольцо | 15 |
| 27 | M341445 | Болт с внутренним шестигранником | 52 |
| 28 | 4510169 | Уплотнительное кольцо | 12 |
| 29 | M341650 | Болт с внутренним шестигранником | 48 |
| 31 | J901402 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 33 | J901202 | Болт | 2 |
| 39 | 8084498 | Трубка | 1 |
| 40 | 8048396 | Трубка | 1 |
| 41 | 8048397 | Трубка | 1 |
| 42 | 8084496 | Трубка | 1 |
| 43 | 8084499 | Трубка | 1 |
| 44 | 3041175 | Блок | 1 |
| 45 | 8048400 | Трубка | 1 |
| 46 | 8048401 | Трубка | 2 |
| 47 | 8048402 | Трубка | 1 |
| 48 | 8084497 | Трубка | 1 |
| 49 | 8048404 | Трубка | 1 |
| 67 | 4089703 | Разъёмный фланец | 16 |
| 70 | 4075854 | Разъёмный фланец | 12 |
| 73 | 4439777 | Шланг | 3 |
| 74 | 4439778 | Шланг | 1 |
| 88 | 4456478 замена: 4631331 | Шланг | 1 |
| 88 | 4631331 | Шланг | 1 |
| 89 | 4456479 замена: 4631330 | Шланг | 2 |
| 89 | 4631330 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
