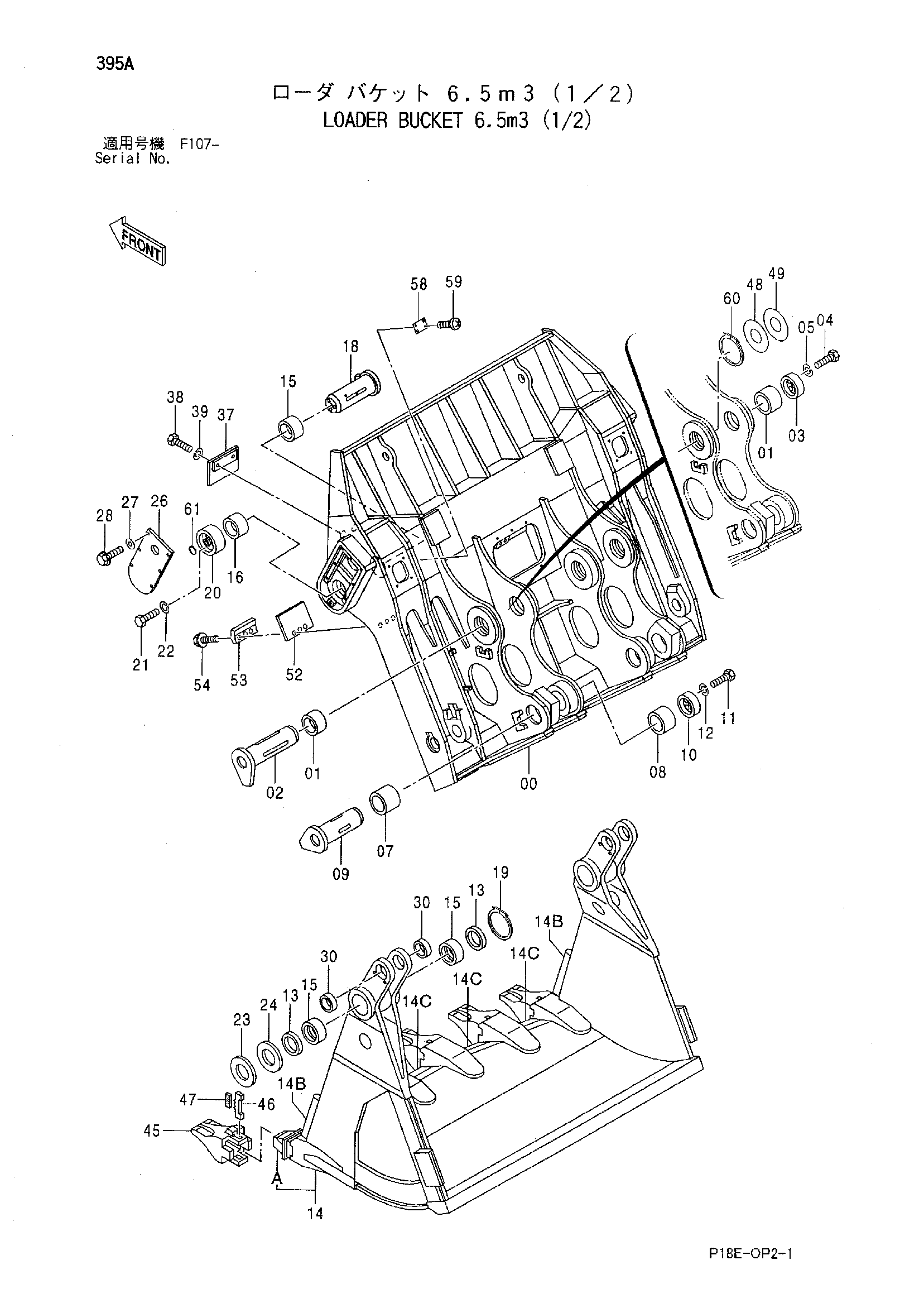

Погрузчик ковш 6.5m3 (1/2) — HITACHI EX1200-5C

Заводская схема «Погрузчик ковш 6.5m3 (1/2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9202067	Погрузчик ковш 6.5	1
00	5003894	Ковш задний	1
01	4244841	Втулка	4
02	8045356	Палец	2
03	4393382	Ограничитель	2
04	J931645	Болт	6
05	A590916	Пружинная шайба	6
07	4244842	Втулка	2
08	4244843	Втулка	2
09	8050560	Палец	2
10	4393382	Ограничитель	2
11	J931645	Болт	6
12	A590916	Пружинная шайба	6
13	4196371	Пылезащитное уплотнение	4
14	6019579	Ковш передний	1
14A	4337553	Адаптер зуба	6
14B	4410253	Штанга	2
14C	4410253	Штанга	2
15	4098099	Втулка	6
16	4099416	Втулка	2
18	8045358	Палец	2
19	4487585	Уплотнительное кольцо	2
20	3047576	Ограничитель	2
21	J931640	Болт	6
22	A590916	Пружинная шайба	6
23	4245635	Регулировочная шайба 2.3mm	2
24	4245636	Регулировочная шайба 1.6mm	2
26	4275346	Крышка	2
27	A590110	Плоская шайба	14
28	J011025	Болт с шайбой	14
28	J271025 замена: J901025	Болт с шайбой	14
30	4245632	Втулка	4
37	4245633	Резиновая прокладка	2
38	J901665	Болт	4
39	A590916	Пружинная шайба	4
45	4340585 замена: 4484175	Коронка зуба	6
45	4484175	Коронка зуба	6
46	4285003	Стопорный палец	6
47	4285002	Резиновый фиксатор	6
48	4245637	Регулировочная шайба 2.3mm	2
49	4245638	Регулировочная шайба 1.6mm	2
52	4272265	Резиновая прокладка	2
53	4272266	Пластина	2
54	J011228	Болт с шайбой	6
54	J271230 замена: J901230	Болт с шайбой	6
58	4209534	Информационная табличка	1
59	M492564	Приводной винт	4
60	4487592	Уплотнительное кольцо	2
61	4506418	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
