Основные гидролинии (1) — HITACHI EX1200-5C

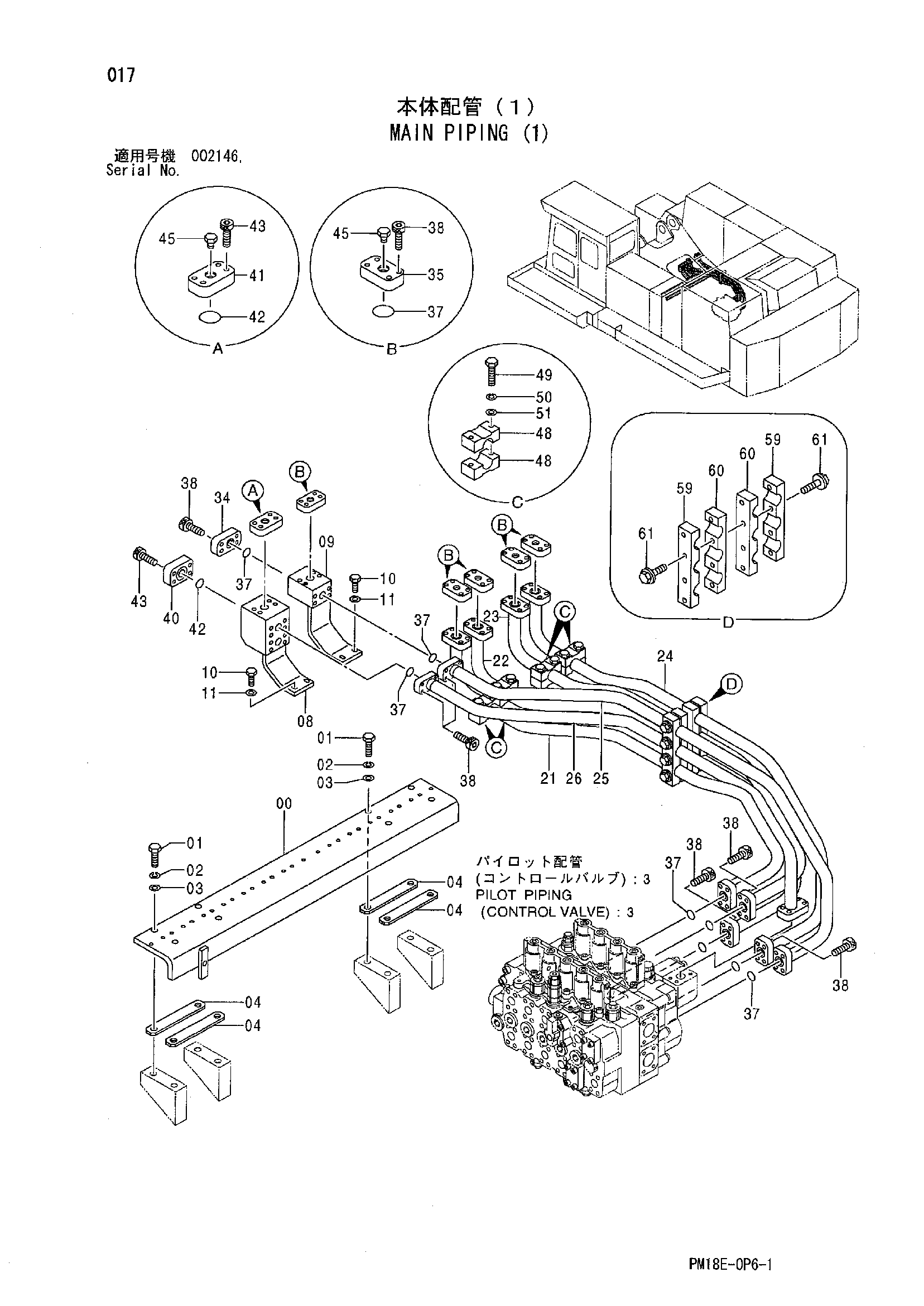

Заводская схема «Основные гидролинии (1)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8068119 | Кронштейн | 1 |
| 01 | J901650 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 03 | J222016 | Шайба | 8 |
| 04 | 4312264 | Пластина | 2 |
| 08 | 8080902 | Блок | 1 |
| 09 | 8080903 | Блок | 1 |
| 10 | J901235 | Болт | 4 |
| 11 | 4086891 | Шайба | 4 |
| 21 | 8080891 | Трубка | 1 |
| 22 | 8080892 | Трубка | 1 |
| 23 | 8080893 | Трубка | 1 |
| 24 | 8080880 | Трубка | 1 |
| 25 | 8080884 | Трубка | 1 |
| 26 | 8080886 | Трубка | 1 |
| 34 | 4118188 | Крышка | 1 |
| 35 | 4244894 | Крышка | 5 |
| 37 | 4508805 | Уплотнительное кольцо | 14 |
| 38 | 4146848 | Болт с внутренним шестигранником | 56 |
| 40 | 4091297 | Крышка | 1 |
| 41 | 4244893 | Крышка | 1 |
| 42 | 4510169 | Уплотнительное кольцо | 2 |
| 43 | 4146847 | Болт с внутренним шестигранником | 8 |
| 45 | 4093624 | Пробка | 6 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4311153 | Хомут трубки | 8 |
| 49 | J901290 | Болт | 8 |
| 50 | A590912 | Пружинная шайба | 8 |
| 51 | 4086891 | Шайба | 8 |
| 59 | 4440506 | Хомут трубки | 2 |
| 60 | 4440505 | Хомут трубки | 2 |
| 61 | J271265 | Болт с шайбой | 8 |
| 61A | J901265 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
