Двигатель — HITACHI EX1200-5C

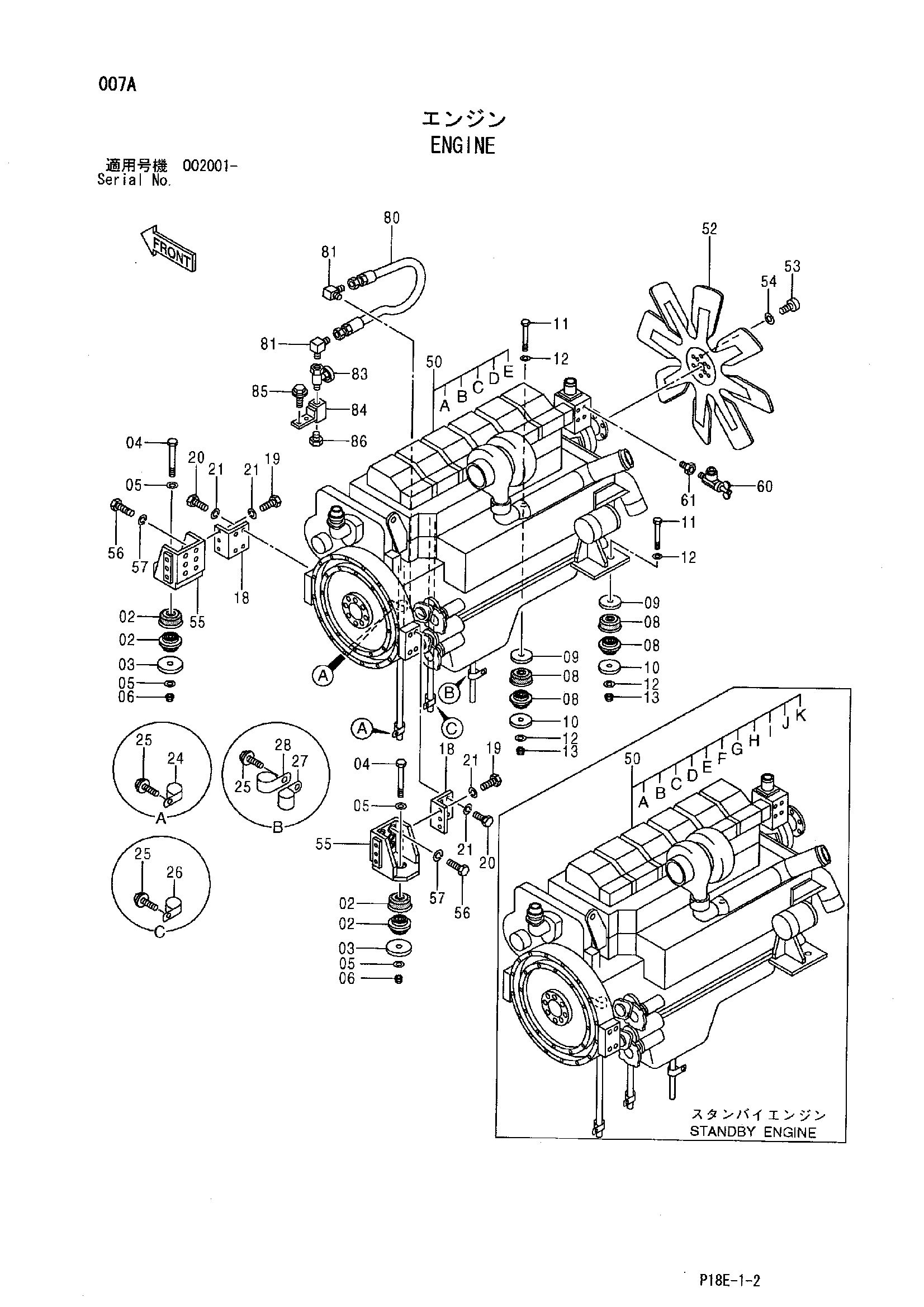

Заводская схема «Двигатель» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4350380	Амортизатор	4
03	4280782	Пластина	2
04	J833320	Болт	2
05	4083438	Шайба	4
06	M663033	U-образная гайка	2
08	4608150	Амортизатор	4
09	4608476	Пластина	2
10	4608473	Пластина	2
11	J932217	Болт	2
12	4089822	Шайба	4
13	M662022	U-образная гайка	2
18	4437917	Кронштейн	2
19	J921645	Болт	6
20	M111640 замена: J241640	Болт	8
20	J241640	Болт	8
21	A590916	Пружинная шайба	14
24	4190264	Зажим	2
25	J011025	Болт с шайбой	4
25	J271025 замена: J901025	Болт с шайбой	4
25	J271025 замена: J222010	Болт с шайбой	4
26	4190253	Зажим	1
27	4190271	Зажим	1
28	4190291	Зажим	1
50	4482248 замена: 9235712	Двигатель	1
50	4626483 замена: 9235712	Двигатель	1
50A	4448736	Фильтрующий элемент	2
50B	4448734	Фильтрующий элемент	2
50C	4448735	Фильтрующий элемент	1
50D	4612824	Ремень	1
50E	4462531	Ремень	1
50	9235712	Двигатель	1
50A	4448736	Фильтрующий элемент	2
50B	4448734	Фильтрующий элемент	2
50C	4448735	Фильтрующий элемент	1
50D	4612824	Ремень	1
50E	4462531	Ремень	1
50F	4458600	Жгут проводов	1
50G	4458601	Жгут проводов	1
50H	4460839	Жгут проводов	1
50I	4477419	Зажим	1
50J	4477425	Болт	1
50K	4477426	Пружинная шайба	1
52	4471620	Вентилятор	1
53	M341245	Болт с внутренним шестигранником	6
54	J222012	Шайба	6
55	2045263	Кронштейн	2
56	J912775	Болт	12
57	A590927	Пружинная шайба	12
60	4245743	Кран	1
61	94-1602	Переходник	1
80	4447217	Шланг	1
81	4156433	Угловой штуцер	2
83	4193832	Шаровой клапан	1
84	9730161	Коллектор	1
85	J011225	Болт с шайбой	2
85	J271225 замена: J901225	Болт с шайбой	2
85	J271225 замена: J222012	Болт с шайбой	2
86	4187322	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
