Каталог запчастей HITACHI
Прибор(деталь-1) — HITACHI EX1200-5C

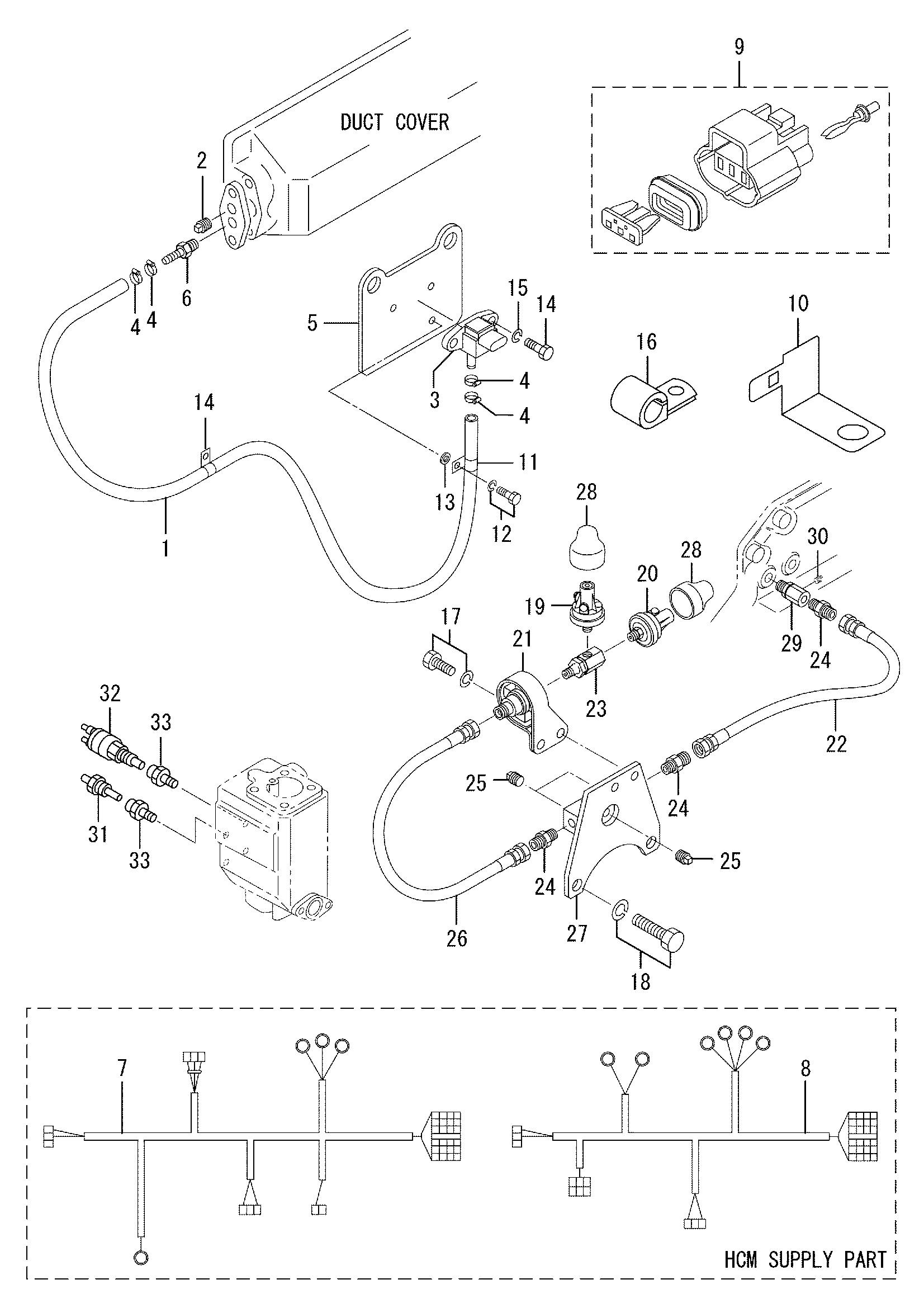

Заводская схема «Прибор(деталь-1)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3759201600 | Шланг, резиновый | 1 |
| 2 | HF500610000 | Пробка, таперед | 1 |
| 3 | HMC885208 | Датчик, боост | 1 |
| 4 | H0531750161 | Хомут | 4 |
| 5 | H3759210500 | Пластина, боост | 1 |
| 6 | H4730206300 | Ниппель | 1 |
| 7 | H3759010200 | Жгут проводов | 1 |
| 8 | H3759020300 | Жгут проводов | 1 |
| 9 | H3759210100 | Разъём | 1 |
| 10 | H3789200600 | Стойка, разъём | 5 |
| 11 | H0531741200 | Хомут | 2 |
| 12 | HF180510016 | Болт, W/шайба | 1 |
| 13 | HF250010000 | Шайба, плаин | 1 |
| 14 | HF103506016 | Болт | 2 |
| 15 | HF251506000 | Пружинная шайба | 2 |
| 16 | H0531740800 | Хомут | 5 |
| 16 | HMH020430 | Хомут | 5 |
| 17 | HF180510020 | Болт, W/шайба | 2 |
| 18 | HF180512050 | Болт, W/шайба | 2 |
| 19 | H0444245400 | Выключатель, давление | 1 |
| 20 | H0444245700 | Выключатель, давление | 1 |
| 21 | H3123655100 | Крепление, масляный давление | 1 |
| 22 | H4595104030 | Трубка, флексибле | 1 |
| 23 | H4568950401 | Разъём | 1 |
| 24 | HF454006300 | Разъём | 3 |
| 25 | HF500610000 | Пробка, таперед | 3 |
| 26 | H4595104024 | Трубка, флексибле | 1 |
| 27 | H4750256701 | Кронштейн, блок | 1 |
| 28 | H0439000800 | Боот, резиновый | 2 |
| 29 | H4568950401 | Разъём | 1 |
| 30 | HF500610000 | Плуг.таперед | 1 |
| 31 | H3759200200 | Датчик, термостатический | 1 |
| 32 | H3754704100 | Выключатель, термостатический | 1 |
| 33 | H4560042901 | Разъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
