Глушитель — HITACHI EX1200-5C

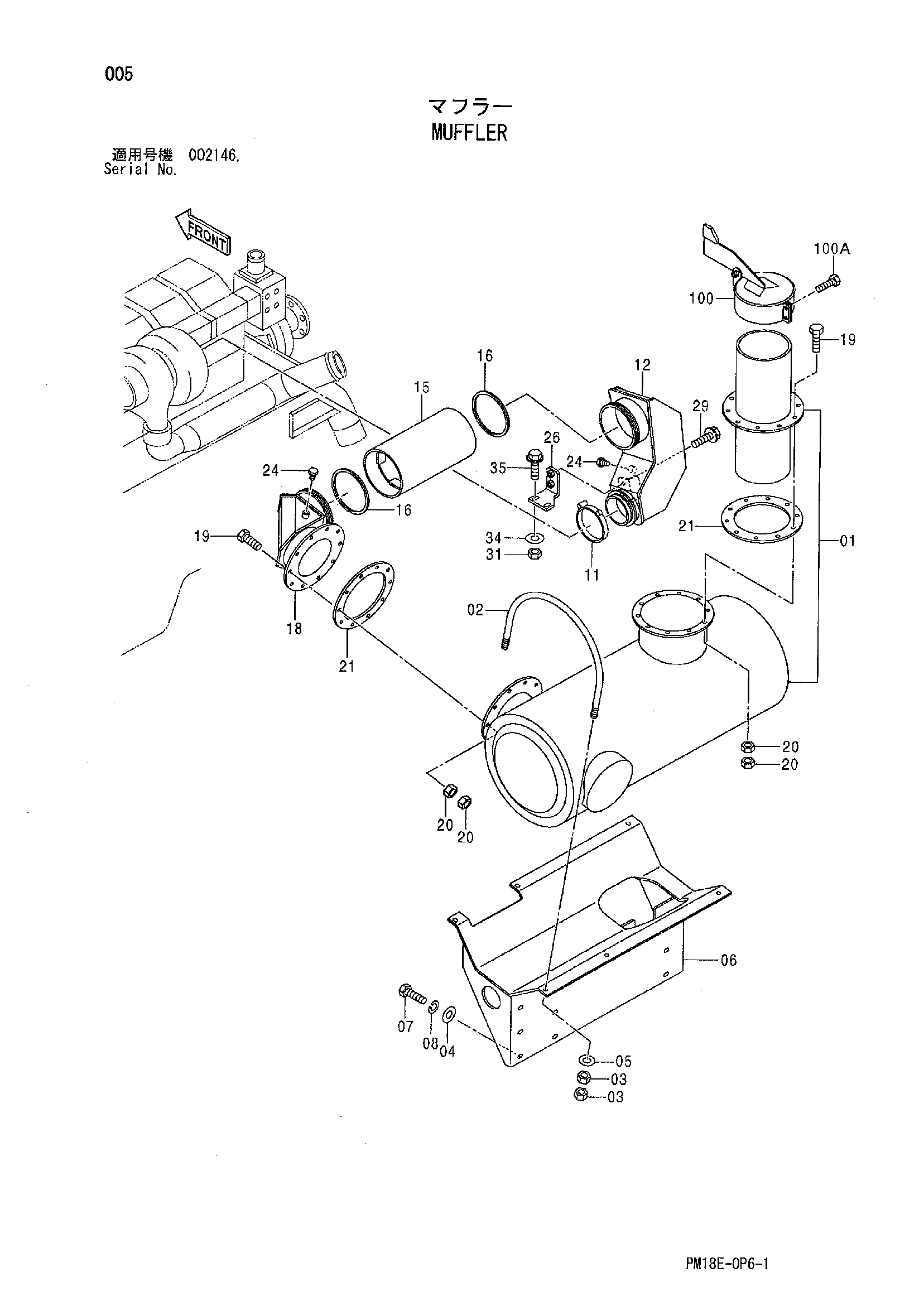

Заводская схема «Глушитель» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4488005 | U-образный болт | 3 |
| 03 | M520012 | Гайка | 12 |
| 04 | 4249324 | Шайба | 9 |
| 05 | A590112 | Плоская шайба | 3 |
| 06 | 6021591 | Кронштейн | 1 |
| 07 | J901240 | Болт | 9 |
| 08 | A590912 | Пружинная шайба | 9 |
| 11 | 4322138 | Хомут | 1 |
| 12 | 6021658 | Воздуховод | 1 |
| 15 | 8091306 | Трубка | 1 |
| 16 | 4266633 | Уплотнительное кольцо | 2 |
| 18 | 7044529 | Воздуховод | 1 |
| 19 | J901250 | Болт | 20 |
| 20 | M520012 | Гайка | 40 |
| 21 | 4605479 | Прокладка | 2 |
| 24 | 94-2021 | Пробка | 2 |
| 26 | 8091307 | Кронштейн | 1 |
| 29 | J281240 | Болт с шайбой | 2 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 31 | J950012 | Гайка | 2 |
| 34 | 4249324 | Шайба | 2 |
| 35 | J281250 | Болт с шайбой | 2 |
| 35A | J901250 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 100 | 9269319 | Крышка | 1 |
| 100A | J900850 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
