Топливный насос высокого давления — HITACHI EX1200-5C

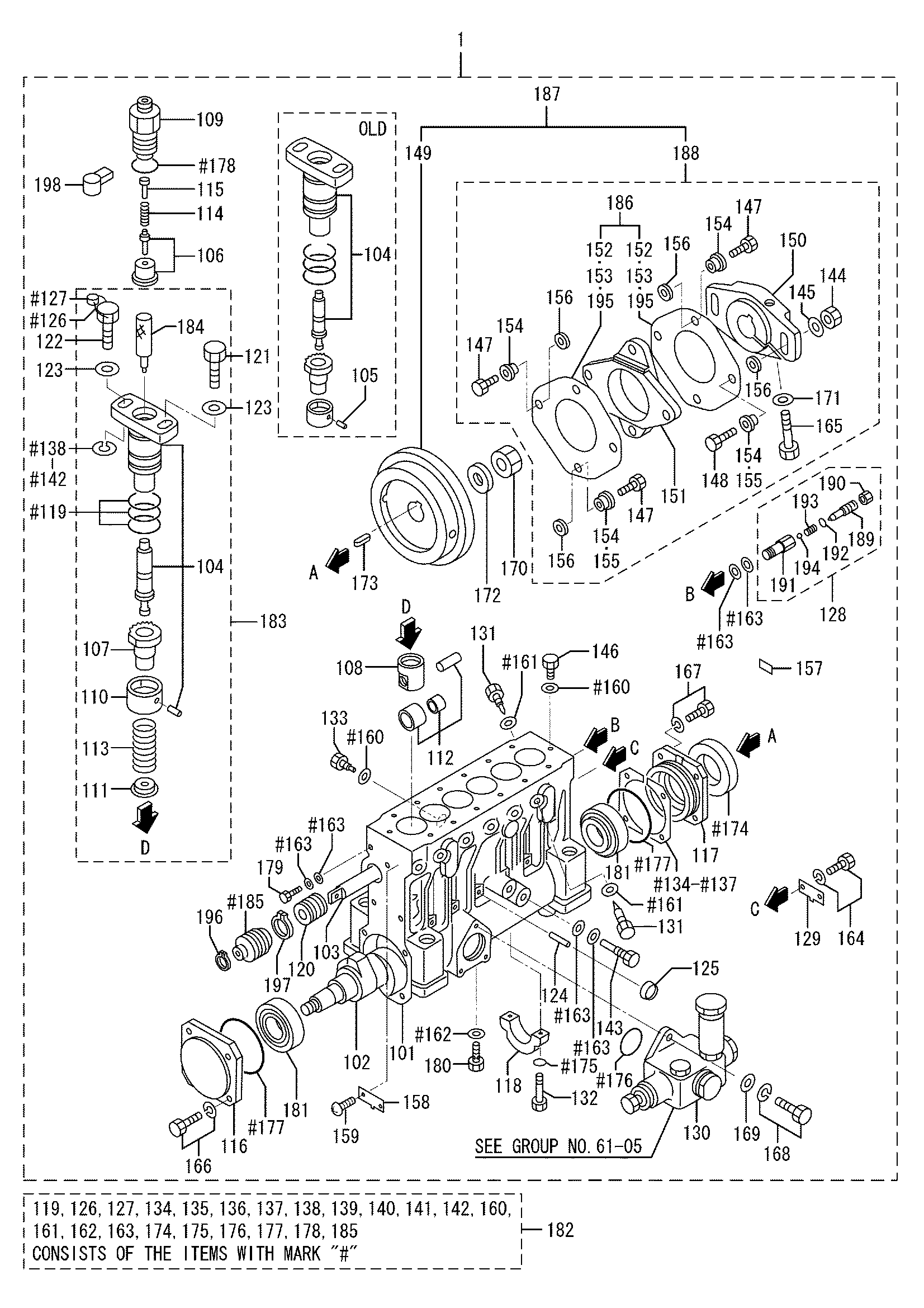

Заводская схема «Топливный насос высокого давления» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H48C1001000	Насос в сборе, впрыск	1
1	H48C1001002	Насос в сборе, впрыск	1
1-01	H48A1300100	Корпус, насос	1
1-01	H48A1300101	Корпус, насос	1
1-02	H4821010201	Камсхафт	1
1-02	H4821010202	Камсхафт	1
1-03	H48A1200100	Ракк, управление	1
1-03	H48A1210100	Ракк, управление	1
1-03	H48A1210101	Ракк, управление	1
1-04	H48C1101000	Плунжер в сборе	6
1-04	H48C1111000	Плунжер в сборе	6
1-04	H48C1111001	Плунжер в сборе	6
1-06	H4827030010	Клапан в сборе, напорный	6
1-06	H4827040010	Клапан в сборе, делиберй	6
1-07	H48A1102100	Ведущая шестерня	6
1-08	H4820235900	Таппет	6
1-09	H4827014100	Держатель, клапан	6
1-09	H4827014101	Держатель, клапан	6
1-10	H4820221201	Сиденье, верхний пружина	6
1-11	H4820221300	Сиденье, нижний пружина	6
1-12	H48A1501000	Каток в сборе, таппет	6
1-13	H4820211700	Пружина, плунжер	6
1-14	H4827011800	Пружина, клапан	6
1-15	H48A1600100	Сиденье, пружина	6
1-16	H4821035600	Крышка, передний	1
1-17	H4820222200	Крышка, задний	1
1-18	H4820202300	Подшипник, центральный	1
1-19	H4820212400	Уплотнительное кольцо	18
1-20	H4820222500	Втулка, ракк	2
1-20	H4820222501	Втулка, ракк	2
1-20	H4820232500	Втулка, ракк	2
1-21	H4820202600	Болт, баррел	6
1-22	H4820207600	Болт, баррел	6
1-23	H4820222800	Шайба, баррел	12
1-24	H4820202900	Палец	7
1-25	H0482621000	Колпачок, сеалинг	7
1-26	H4820205800	Провод, уплотнение	1
1-27	H4800096600	Уплотнение	1
1-27	H4820207700	Уплотнение	1
1-28	H4820244000	Клапан в сборе, обратный	1
1-28	H4820254000	Клапан в сборе, обратный	1
1-29	H48A1302100	Поинтер	1
1-30	H0424500120	Насос, подающий	1
1-31	H48A1301100	Болт, дефлектор	12
1-32	H4820223800	Болт	2
1-32	HMF140235	Болт, фланец	2
1-33	H4820233900	Винт, комплект	1
1-34	H4820214100	Регулировочная шайба, корпус	4
1-35	H4820214200	Регулировочная шайба, корпус	1
1-36	H4820214300	Регулировочная шайба, корпус	1
1-37	H4820214400	Регулировочная шайба, корпус	2
1-38	H4820204500	Регулировочная шайба, баррел	1
1-39	H4820204600	Регулировочная шайба, баррел	12
1-40	H4820204700	Регулировочная шайба, баррел	1
1-41	H4820204800	Регулировочная шайба, баррел	1
1-42	H4802004900	Регулировочная шайба, баррел	1
1-43	HF461014000	Болт, проушина	1
1-44	H4825005700	Гайка, фланец	2
1-44	H4825100700	Гайка, фланец	2
1-45	H4825005601	Шайба, муфта	2
1-45	H4825100600	Шайба, муфта	2
1-46	H4820205500	Болт, проушина	2
1-47	H4825005800	Болт, укороченный	6
1-47	H4825100800	Болт, укороченный	6
1-48	H4825005300	Болт, удлинённый	2
1-48	H4825100900	Болт, удлинённый	2
1-49	H4825006100	Маховик	1
1-49	H4825100100	Маховик	1
1-50	H4825006201	Муфта	1
1-50	H48C1706200	Муфта	1
1-50	H4825101200	Муфта	1
1-51	H4825006600	Муфта, крестовина	1
1-51	H4825100300	Муфта, крестовина	1
1-52	H4820801400	Пластина, ламинате	4
1-53	H4820810400	Пластина, ламинате	12
1-54	H4820850500	Втулка, удлинённый	4
1-54	H4825100500	Втулка, удлинённый	8
1-55	H4820850600	Втулка, укороченный	4
1-56	H4820830700	Шайба, муфта	8
1-56	H4825100400	Шайба, муфта	8
1-57	H3259824900	Пластина	1
1-59	H0066502048	Ривет, винт	2
1-60	H0594600801	Шайба, сеалинг	3
1-61	H0594601001	Шайба, сеалинг	12
1-62	H0594601201	Шайба, сеалинг	1
1-63	H0594601401	Шайба, сеалинг	6
1-64	HF182506012	Болт, W/шайба	2
1-65	HF103514085	Болт	1
1-66	HF180508025	Болт, W/шайба	4
1-67	HF180508025	Болт, W/шайба	4
1-68	HF180506020	Болт, W/шайба	3
1-69	HF250006000	Шайба, плаин	3
1-70	HF232524000	Гайка, JAM	1
1-71	H48A1708100	Шайба, муфта	1
1-72	H3250701400	Шайба	1
1-73	HF287007025	Шпонка, воодруфф	1
1-74	H4820207100	Уплотнение, масляный	1
1-74	H4820217100	Уплотнение, масляный	1
1-75	H0550710080	Уплотнительное кольцо	2
1-76	H0550720350	Уплотнительное кольцо	1
1-77	H0550720800	Уплотнительное кольцо	2
1-78	H0550720250	Уплотнительное кольцо	6
1-79	H4823005100	Болт, проушина	1
1-80	HF500012000	Пробка, дренажный	1
1-81	HF814332207	Подшипник, тапер каток	2
1-82	H4820239100	Репаир комплект	1
1-82	H4829200038	Репаир комплект	1
1-83	H48C9501000	Блок в сборе, плунжер	6
1-83	H48C9511000	Блок в сборе, плунжер	6
1-83	H48C9511001	Блок в сборе, плунжер	6
1-84	H4829100301	Держатель, плунжер	6
1-85	H4820213500	Белловс	1
1-85	H4820223500	Белловс	1
1-87	H4820801061	Муфта в сборе	1
1-87	H48C1700010	Муфта в сборе	1
1-87	H4825101000	Муфта в сборе	1
1-88	H4820802061	Муфта комплект	1
1-88	H48C1700018	Муфта комплект	1
1-88	H4825101018	Муфта комплект	1
1-89	H4820213200	Винт	1
1-89	H4820223200	Винт	1
1-90	HF232012000	Гайка, JAM	1
1-90	H0563401200	Гайка, JAM	1
1-91	H4820253100	Корпус, клапан	1
1-92	H0550710050	Уплотнительное кольцо	1
1-92	H0550710060	Уплотнительное кольцо	1
1-93	H4820203300	Пружина, клапан	1
1-94	HF800008000	Шарик, стальной	1
1-95	H4825101400	Пластина, ламинате	14
1-96	H4820208200	Лента, белловс	1
1-97	H4820208300	Лента, белловс	1
1-98	H4829101300	Колпачок, держатель	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
