Погрузчик гидролинии рабочего оборудования (3) — HITACHI EX1200-5C

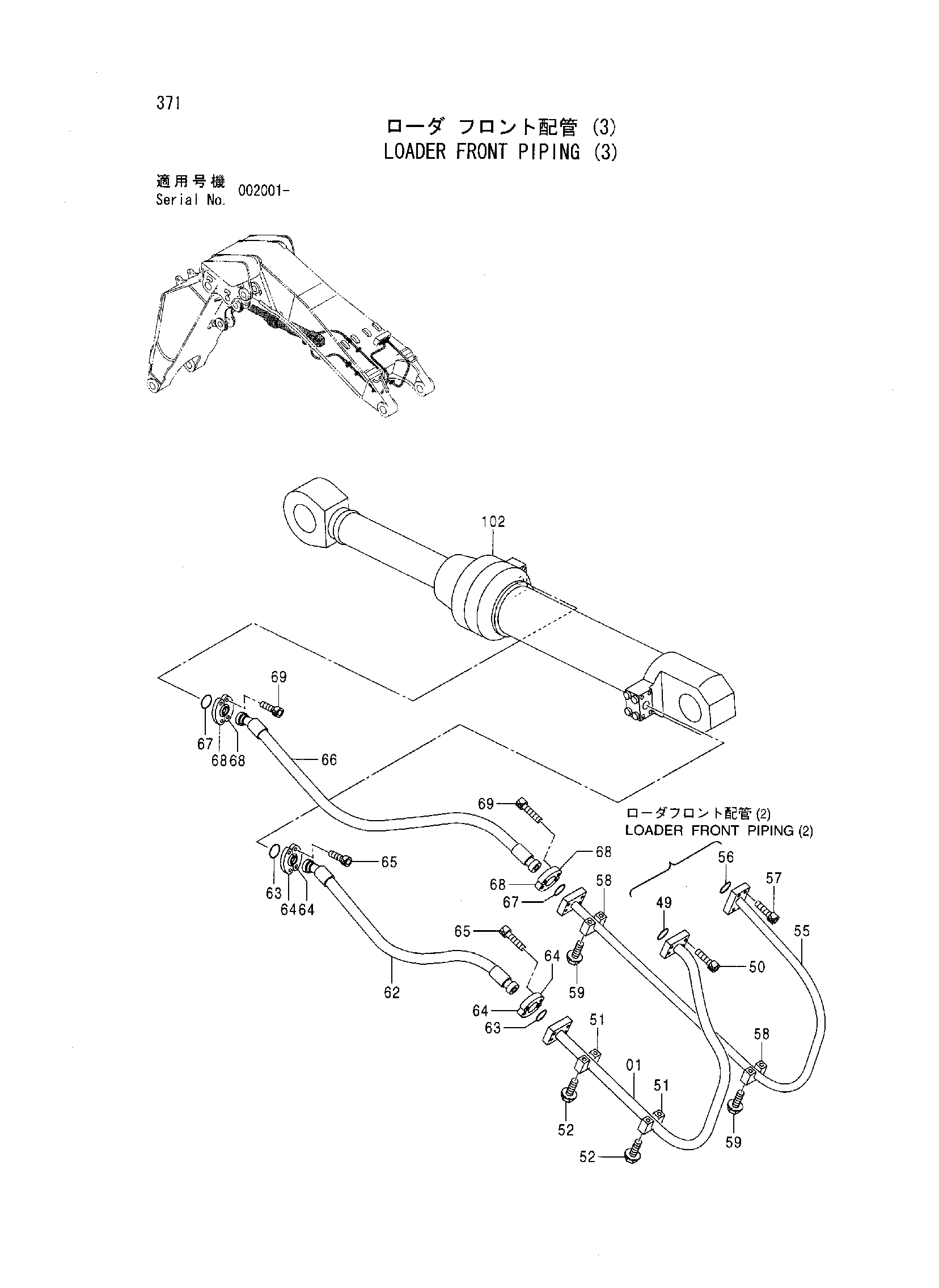

Заводская схема «Погрузчик гидролинии рабочего оборудования (3)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8055261 | Трубка | 1 |
| 49 | 4508805 | Уплотнительное кольцо | 1 |
| 50 | M341445 | Болт с внутренним шестигранником | 4 |
| 51 | 4268428 | Хомут трубки | 2 |
| 52 | J021280 | Болт с шайбой | 4 |
| 55 | 8044958 | Трубка | 1 |
| 56 | 966993 | Уплотнительное кольцо | 1 |
| 57 | M341240 | Болт с внутренним шестигранником | 4 |
| 58 | 4275455 | Хомут трубки | 2 |
| 59 | J021270 | Болт с шайбой | 4 |
| 62 | 4454704 | Шланг | 1 |
| 63 | 4508805 | Уплотнительное кольцо | 2 |
| 64 | 4089703 | Разъёмный фланец | 4 |
| 65 | M341445 | Болт с внутренним шестигранником | 8 |
| 66 | 4454700 | Шланг | 1 |
| 67 | 966993 | Уплотнительное кольцо | 2 |
| 68 | 962453 | Разъёмный фланец | 4 |
| 69 | M341030 | Болт с внутренним шестигранником | 8 |
| 102 | 4453180 замена: 4463448 | Гидроцилиндр. уровень | 1 |
| 102 | 4463448 | Гидроцилиндр. уровень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
