Кондиционер (2) — HITACHI EX1200-5C

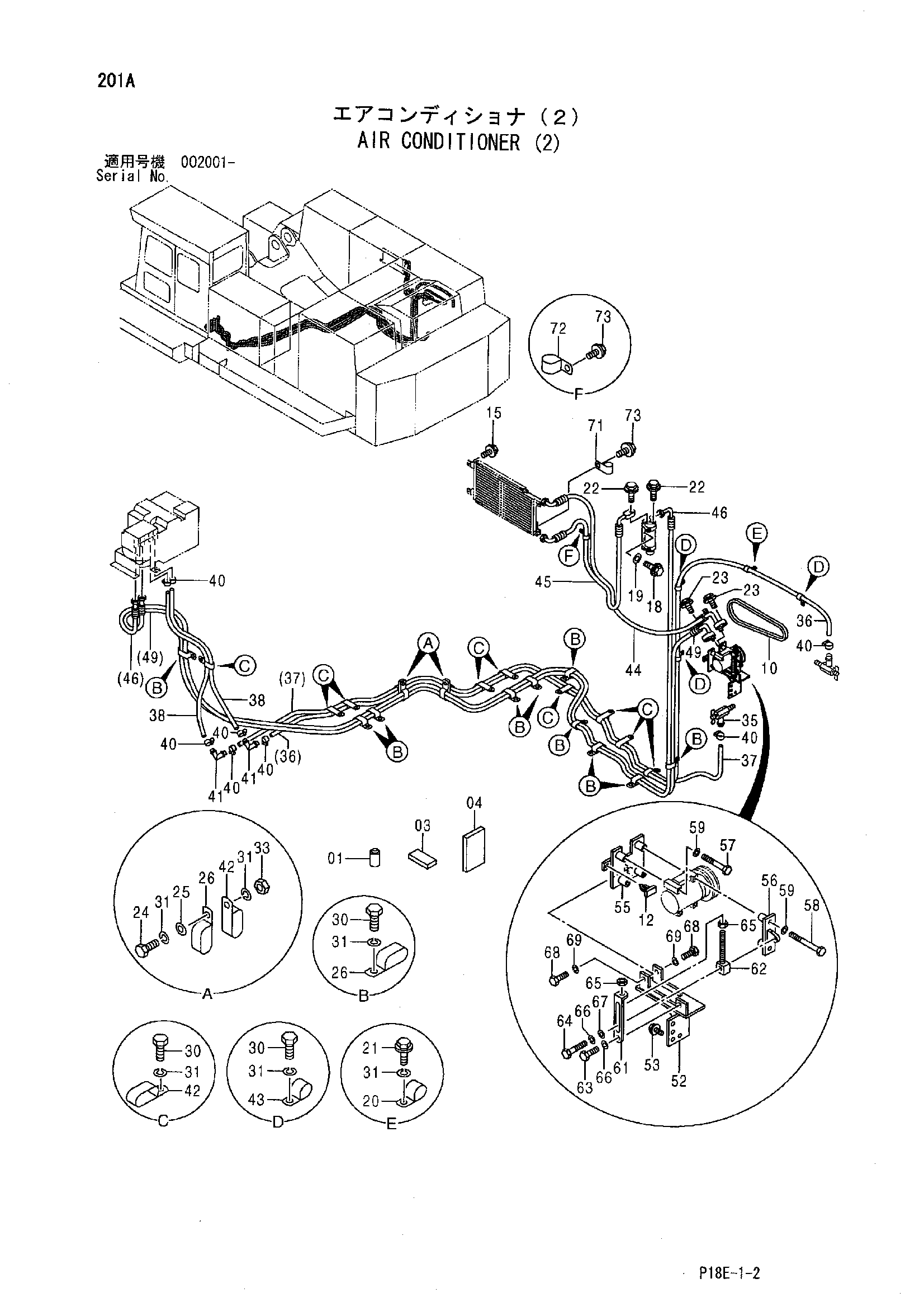

Заводская схема «Кондиционер (2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4454005 | GAS | 5 |
| 03 | 4235882 | Защитный кожух | 3 |
| 04 | 4235884 | Защитный кожух | 4 |
| 10 | 4451916 замена: 4612763 | Ремень V | 1 |
| 10 | 4612763 | Ремень V | 1 |
| 12 | 4351773 | Зажим | 1 |
| 15 | J020825 | Болт с шайбой | 4 |
| 15 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 15 | J260825 замена: A590108 | Болт с шайбой | 4 |
| 18 | J010816 | Болт с шайбой | 2 |
| 18 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 18 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | 4190263 | Зажим | 1 |
| 21 | J021020 | Болт с шайбой | 1 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 21 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 22 | J020625 | Болт с шайбой | 2 |
| 22 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 22 | J260625 замена: A590106 | Болт с шайбой | 2 |
| 23 | J020630 | Болт с шайбой | 2 |
| 23 | J260630 замена: J900630 | Болт с шайбой | 2 |
| 23 | J260630 замена: A590106 | Болт с шайбой | 2 |
| 24 | J901035 | Болт | 2 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | 4190266 | Зажим | 14 |
| 30 | J901020 | Болт | 22 |
| 31 | A590910 | Пружинная шайба | 27 |
| 33 | J950010 | Гайка | 2 |
| 35 | 4245743 | Кран | 1 |
| 36 | 4333418 | Водяной шланг | 1 |
| 37 | 4333439 | Водяной шланг | 1 |
| 38 | 4333442 | Водяной шланг | 2 |
| 40 | 4514699 | Хомут шланга | 8 |
| 41 | 4376262 | Соединение трубка | 2 |
| 42 | 4192034 | Зажим | 11 |
| 43 | 4190263 | Зажим | 3 |
| 44 | 4440948 | Шланг радиатора | 1 |
| 45 | 4440633 | Шланг радиатора | 1 |
| 46 | 4440725 | Шланг радиатора | 1 |
| 49 | 4440710 | Шланг радиатора | 1 |
| 52 | 7044577 | Кронштейн | 1 |
| 53 | J021240 | Болт с шайбой | 4 |
| 53 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 53 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 55 | 8080872 | Кронштейн | 1 |
| 56 | 8080871 | Кронштейн | 1 |
| 57 | J900885 | Болт | 2 |
| 58 | J900804 | Болт | 2 |
| 59 | A590908 | Пружинная шайба | 4 |
| 61 | 4344572 | Стойка | 1 |
| 62 | 9743911 | Болт регулировочный | 1 |
| 63 | M111225 замена: J241225 | Болт | 1 |
| 63 | J241225 | Болт | 1 |
| 64 | M111256 замена: J241255 | Болт | 1 |
| 64 | J241255 | Болт | 1 |
| 65 | J952012 | Гайка | 2 |
| 66 | A590912 | Пружинная шайба | 2 |
| 67 | A590112 | Плоская шайба | 1 |
| 68 | M111230 замена: J241230 | Болт | 2 |
| 68 | J241230 | Болт | 2 |
| 69 | A590912 | Пружинная шайба | 2 |
| 71 | 4190261 | Зажим | 1 |
| 72 | 4190253 | Зажим | 1 |
| 73 | J021025 | Болт с шайбой | 2 |
| 73 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 73 | J271025 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
