Радиатор — HITACHI EX1200-5C

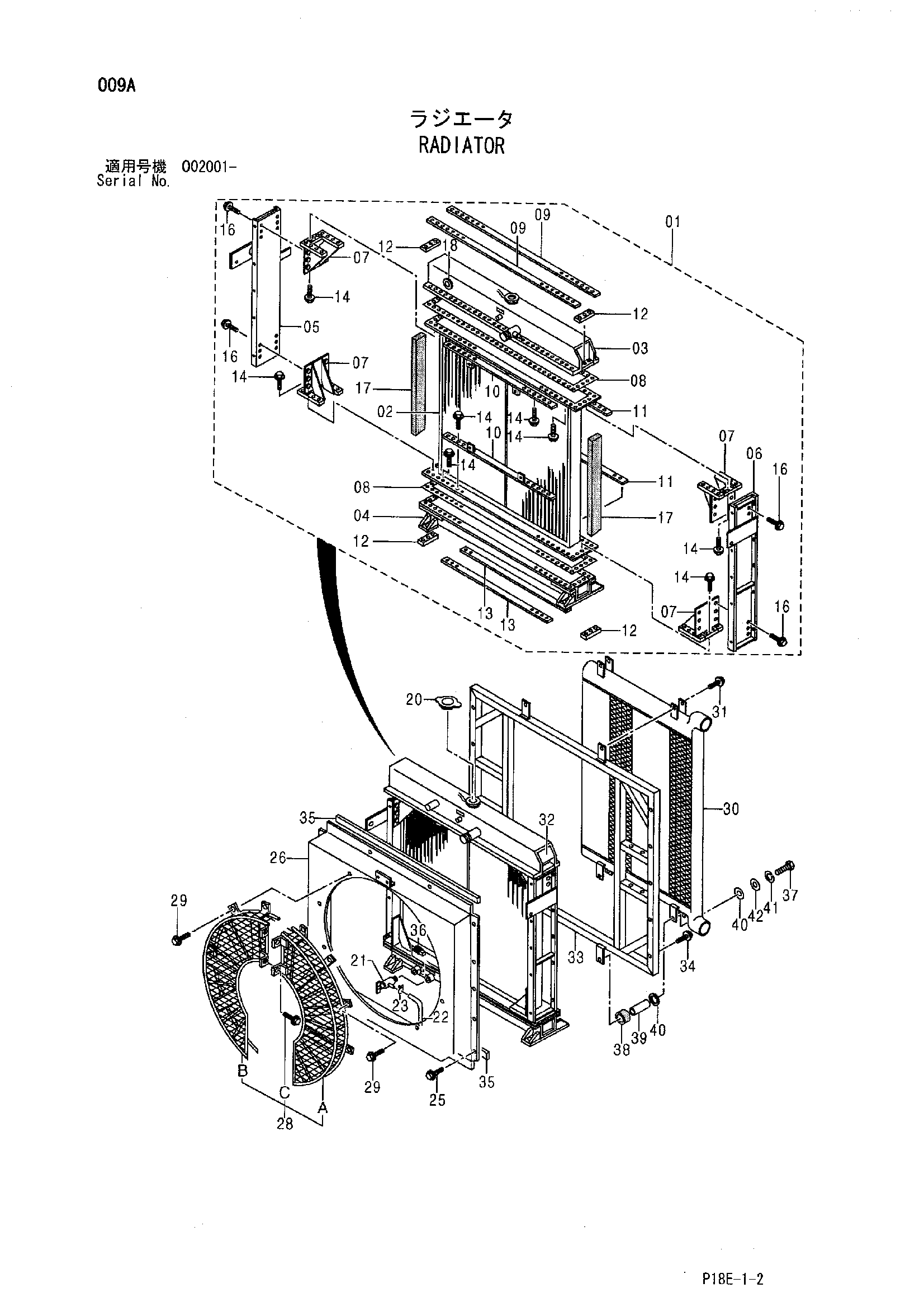

Заводская схема «Радиатор» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4481356 замена: 4616279 | Радиатор в сборе | 1 | |
| 4616279 | Радиатор в сборе | 1 | |
| 01 | 4612867 замена: 4623280 | Коре радиатор в сборе | 1 |
| 01 | 4623280 | Коре радиатор в сборе | 1 |
| 02 | 4601585 замена: 4623281 | Коре | 1 |
| 02 | 4623281 | Коре | 1 |
| 03 | 4612869 | Бак | 1 |
| 04 | 4601589 | Бак | 1 |
| 05 | 4601590 | Опора | 1 |
| 06 | 4601591 | Опора | 1 |
| 07 | 4601594 | Кронштейн | 4 |
| 08 | 4601595 | Прокладка | 2 |
| 09 | 4601597 | Пластина | 2 |
| 10 | 4486708 | Пластина | 2 |
| 11 | 4486710 | Пластина | 2 |
| 12 | 4601607 | Пластина | 4 |
| 13 | 4601609 | Пластина | 2 |
| 14 | J011030 | Болт с шайбой | 120 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 120 |
| 14 | J271030 замена: J222010 | Болт с шайбой | 120 |
| 16 | J021230 | Болт с шайбой | 16 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 16 |
| 16 | J271230 замена: J222012 | Болт с шайбой | 16 |
| 17 | 4601613 | Манжета | 2 |
| 18 | 4397917 | Стекло | 1 |
| 20 | 4306106 | Колпачок | 1 |
| 21 | 4248510 | Кокк дренажный | 1 |
| 22 | 4601615 | Виниловый шланг | 1 |
| 23 | 4143888 | Провод | 1 |
| 25 | J021030 | Болт с шайбой | 14 |
| 25 | J271030 замена: J901030 | Болт с шайбой | 14 |
| 25 | J271030 замена: J222010 | Болт с шайбой | 14 |
| 26 | 4612870 | Кожух | 1 |
| 28 | 4612871 | Сетка | 1 |
| 28A | 4612872 | Сетка | 1 |
| 28B | 4612873 | Сетка | 1 |
| 28C | J021025 | Болт с шайбой | 2 |
| 28C | J271025 замена: J901025 | Болт с шайбой | 2 |
| 28C | J271025 замена: J222010 | Болт с шайбой | 2 |
| 29 | J021025 | Болт с шайбой | 9 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 9 |
| 29 | J271025 замена: J222010 | Болт с шайбой | 9 |
| 30 | 4444691 | Радиатор | 1 |
| 31 | J021245 | Болт с шайбой | 2 |
| 31 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 31 | J271245 замена: J222012 | Болт с шайбой | 2 |
| 32 | 4252612 | Манжета | 2 |
| 33 | 4612874 | Рама | 1 |
| 34 | J021025 | Болт с шайбой | 10 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 34 | J271025 замена: J222010 | Болт с шайбой | 10 |
| 35 | 4601630 | Манжета | 4 |
| 36 | 4336318 | Пробка | 1 |
| 37 | J901055 | Болт | 2 |
| 38 | 4601631 | Резиновая прокладка | 2 |
| 39 | 4601632 | Трубка | 2 |
| 40 | 4601634 | Пластина | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 42 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
